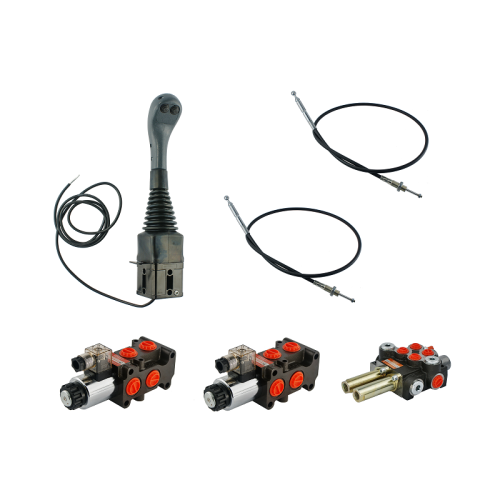

Zestaw hydrauliczny 4 sekcyjny: rozdzielacz 40L z sekcją pływającą + dwa elektrozawory 6/2 + joystick z dwoma przyciskami + dwie linki 3m
Opis
ZESTAW HYDRAULICZNY 4-SEKCYJNY DO ŁADOWACZA
JOYSTICK Z DWOMA PRZYCISKAMI + 2x LINKA 3m
+ ROZDZIELACZ 2-SEK 40L Z JEDNĄ SEKCJĄ PŁYWAJĄCĄ
+ 2x ELEKTROZAWÓR 6/2 DO 3 I 4 SEKCJI (CHWYTAK, KROKODYL)
Zastosowanie: |
Przystosowany do ciągników i maszyn z układem hydraulicznym otwartym. Układ otwarty charakteryzuje się tym, że pompa hydrauliczna uruchamiana jest w momencie startu silnika a rozdzielacz hydrauliczny, w momencie gdy nie jest używany, swobodnie przepuszcza olej z pompy w kierunku zbiornika. Pompa pracuje swobodnie a obieg oleju między pompą rozdzielaczem i zbiornikiem odbywa się na niskim ciśnieniu. Idealny do sterowania czterema sekcjami w turze, podnoszeniem ramy, pochyłością łychy, krokodylem lub chwytakiem i czwartą dodatkową sekcją w ciągnikach gdzie wydajność pompy hydraulicznej nie przekracza 40L/min, między innymi: Ursus C-330, C-360, C-385, 912, 914, 1224, 2812, 3512 Zetor 5211, 7211, 5245, 7245, 8011 MF 255 i inne Sekcja pływająca inaczej wolny spływ, wykorzystywana m.in. do pługów śnieżnych lub w ładowaczach czołowych TUR. Powoduje swobodny ruch tłoczyska w cylindrach hydraulicznych, zabezpiecza przed uszkodzeniem elementy, które mają bezpośredni kontakt z podłożem np. lemiesz pługa. |
Zalety: |
Sterowanie joystickiem niesie ze sobą wiele zalet, które powodują, że praca staje się szybsza, bardziej przyjemna i bezpieczna. Joystick to przede wszystkim bardziej komfortowe, wygodne i precyzyjne |

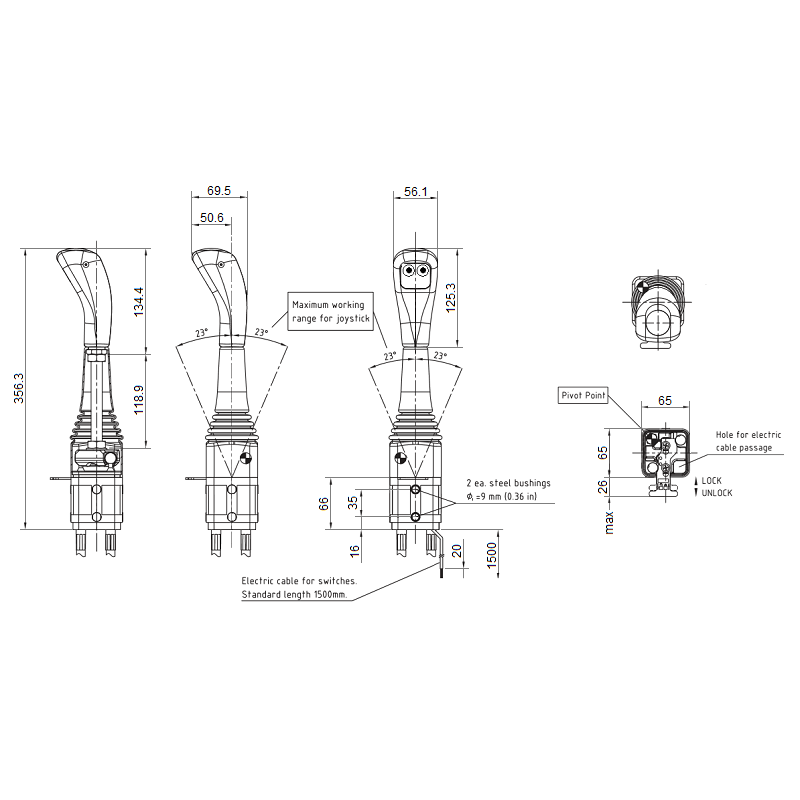

Parametry techniczne joystick: |
|
System łączenia z linkami: | Kulki fi 14mm |
Ilość przycisków: | dwa |
Blokada rękojeści: | tak |
Producent części: | Indemar |

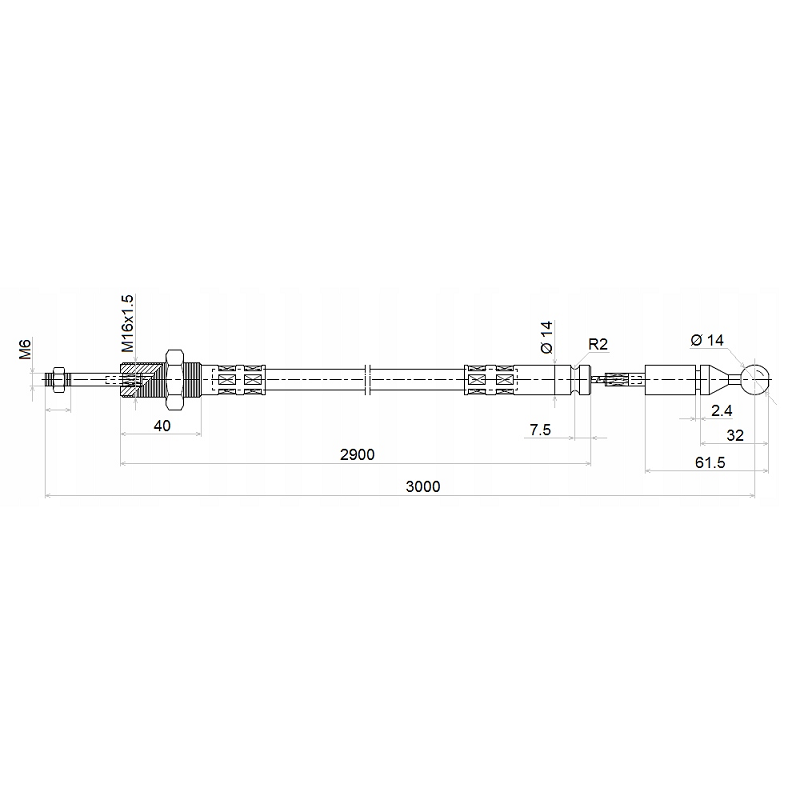

Parametry techniczne linki: |
|
Długość linek w zestawie: |
3m |
Gwinty od strony rozdzielacza: |
korpus linki M16x1.5, cięgno linki M6x1 |
Średnica kulki od strony joysticka: |
14mm |
Produkowane w Polsce dla: |
Hydrolider Polska |

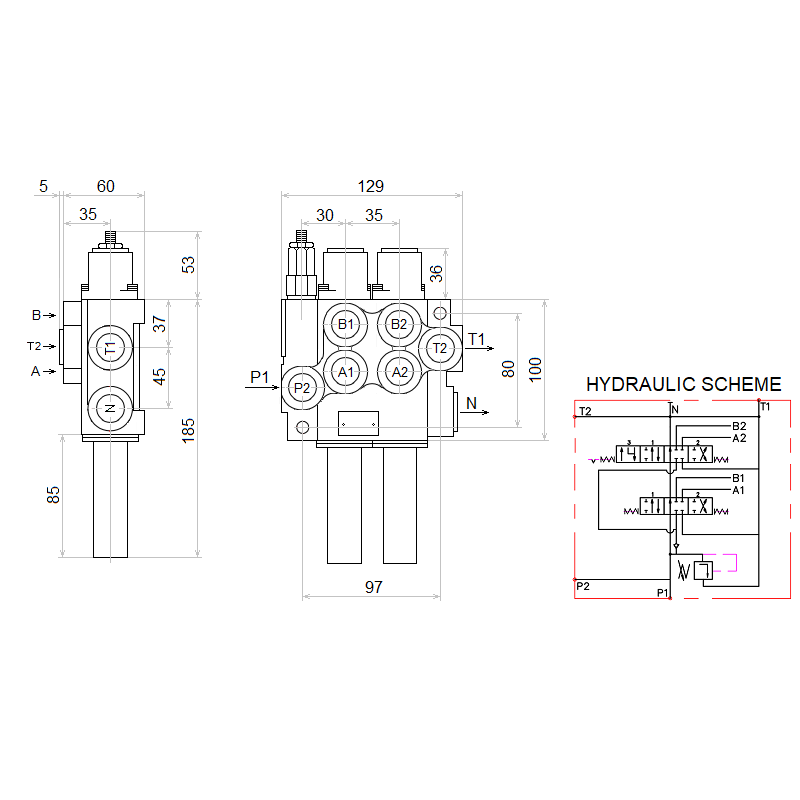

Parametry techniczne rozdzielacza: |
|
Gwinty wewnętrzne w korpusie: |
zasilanie: 1/2''; powrót: 1/2''; sekcje: 3/8'' |
Przyłącza do linek: |
Gwint wewnętrzny rurki: M16x1.5 |
Maksymalne ciśnienie na zasilaniu: |
250Bar |
Maksymalne ciśnienie na powrocie: |
50Bar |
Maksymalne ciśnienie na sekcjach: |
300Bar |
Fabryczne ustawienie zaworu przelewowego: |
Ciśnienie otwarcia zaworu przelewowego rośnie proporcjonalnie wraz ze wzrostem przepływu: 180 bar przy 10 l/min 190 bar przy 20 l/min 200 bar przy 30 l/min 210 bar przy 40 l/min Zestawy do precyzyjnego pomiaru ciśnienia znajdziesz w dziale Manometry – zestawy pomiarowe |
Możliwość samodzielnej regulacji: | pełny obrót zmiana o 30Bar |
Dopuszczalna temperatura otoczenia: |
-40 C do +60 C |
Dopuszczalna temperatura oleju: |
-15 C do +80 C |
Zalecany olej hydrauliczny: |
na bazie oleju mineralnego np. HL 32 lub HL 46 |
Producent części: | Badestnost |

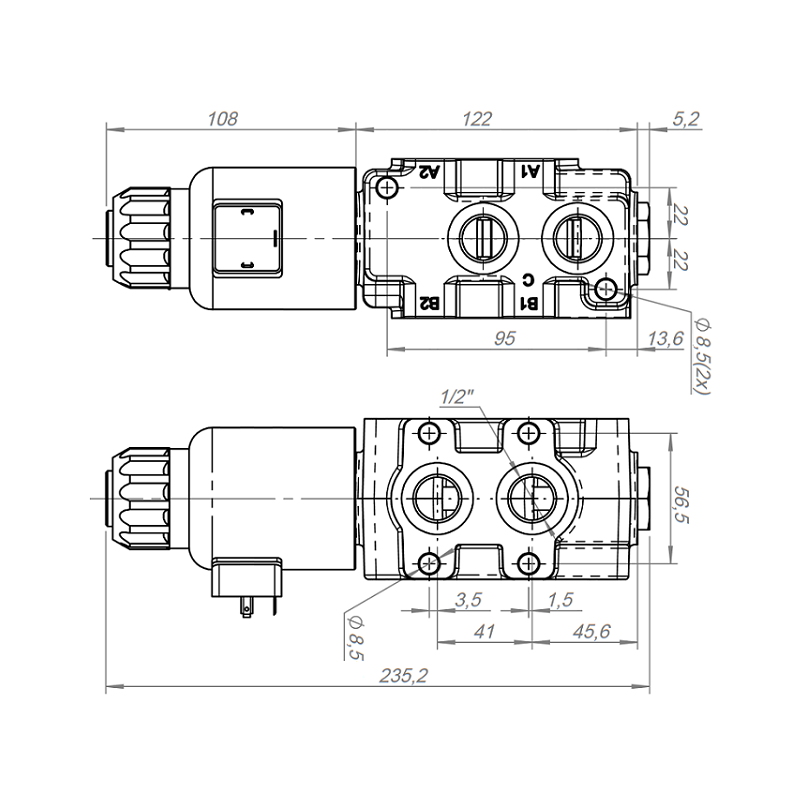

Parametry techniczne elektrozaworów: |
|
Maksymalny przepływ: | 50L/min |
Gwinty wewnętrzne w korpusie: |
BSP 1/2" |
Maksymalne ciśnienie: |
210bar |
Producent części: |
Badestnost |
Zastosowanie: |

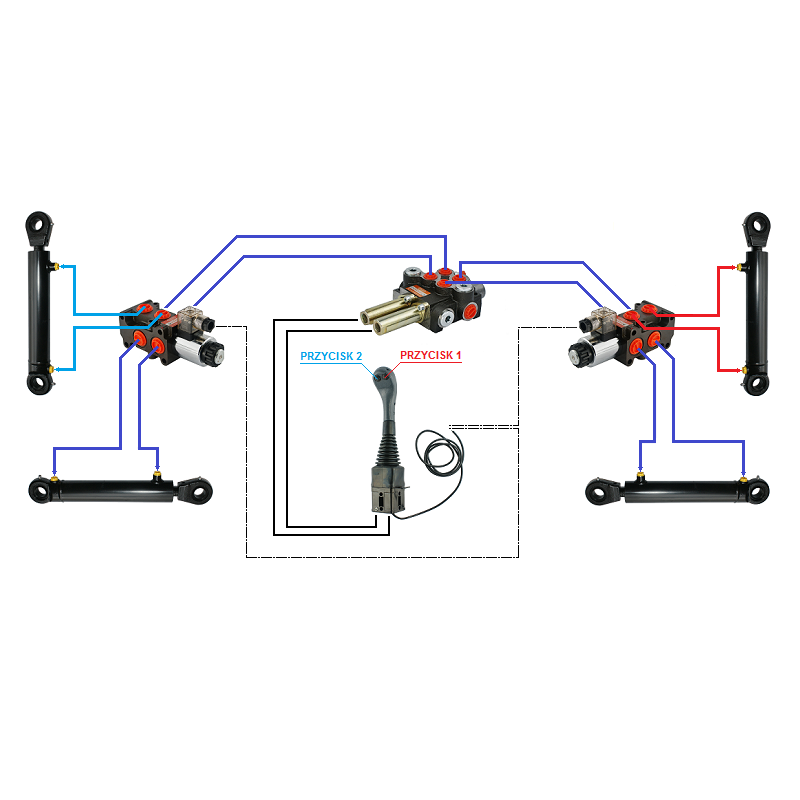

Elektrozawór podłączany jest do jednej z dwóch sekcji w rozdzielaczu dublując ją. Suwak 2-pozycyjny sterowany elektrycznie przełącza strumień oleju z rozdzielacza między dwoma siłownikami. W ładowaczu mogą to być siłowniki do poziomowania (pochyłu) oraz siłowniki chwytaka lub krokodyla. W praktyce ruch joysticka bez wciśniętego przycisku steruje siłownikiem od pochyłu a po wciśnięciu przycisku sterowanie przełącza się na zamykanie i otwieranie chwytaka lub krokodyla. |
Sterowanie: |
Suwak 2-pozycyjny na sprężynie, czyli sam wraca do pozycji neutralnej po odcięciu dopływu prądu do cewki.
|
