Zestaw hydrauliczny 3 sekcyjny: rozdzielacz 40L z sekcją pływającą + elektrozawór 6/2 + joystick z jednym przyciskiem + dwie linki 2,5m

Dostępność: duża ilość
Wysyłka w: 24 godziny
ilość szt
dodaj do obserwowanych
Producent: BADESTNOST
Kod produktu: 1.25.00.003.44

Opis

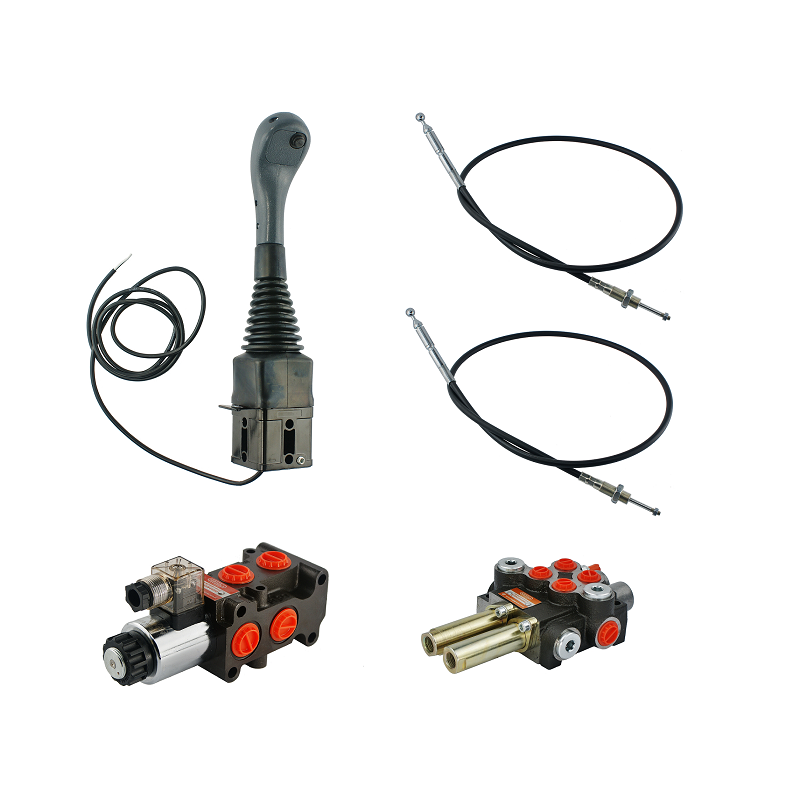

ZESTAW HYDRAULICZNY 3-SEKCYJNY DO ŁADOWACZA

JOYSTICK Z JEDNYM PRZYCISKIEM + 2x LINKA 2,5m

+ ROZDZIELACZ 2-SEK 40L Z JEDNĄ SEKCJĄ PŁYWAJĄCĄ

+ ELEKTROZAWÓR 6/2 DO TRZECIEJ SEKCJI (CHWYTAK, KROKODYL)

Zastosowanie:

Przystosowany do ciągników i maszyn z układem hydraulicznym otwartym. Układ otwarty charakteryzuje się tym, że pompa hydrauliczna uruchamiana jest w momencie startu silnika a rozdzielacz hydrauliczny, w momencie gdy nie jest używany, swobodnie przepuszcza olej z pompy w kierunku zbiornika. Pompa pracuje swobodnie a obieg oleju między pompą rozdzielaczem i zbiornikiem odbywa się na niskim ciśnieniu.

Zestaw przystosowany jest do różnego rodzaju maszyn takich jak: maszyny rolnicze, ciągniki, opryskiwacze, tury, cyklopy, ładowacze HDS, maszyny budowlane, ładowarki, koparki, zamiatarki, maszyny przemysłowe i do innych urządzeń sterowanych hydraulicznie.

Idealny do sterowania trzema sekcjami w turze, podnoszeniem ramy, pochyłością łychy i krokodylem lub chwytakiem, w ciągnikach gdzie wydajność pompy hydraulicznej nie przekracza 40L/min, między innymi: Ursus C-330, C-360, C-385, 912, 914, 1224, 2812, 3512 Zetor 5211, 7211, 5245, 7245, 8011 MF 255 i inne

Sekcja pływająca inaczej wolny spływ, wykorzystywana m.in. do pługów śnieżnych lub w ładowaczach czołowych TUR. Powoduje swobodny ruch tłoczyska w cylindrach hydraulicznych, zabezpiecza przed uszkodzeniem elementy, które mają bezpośredni kontakt z podłożem np. lemiesz pługa.

Zalety:

Sterowanie joystickiem niesie ze sobą wiele zalet, które powodują, że praca staje się szybsza, bardziej przyjemna i bezpieczna. Joystick to przede wszystkim bardziej komfortowe, wygodne i precyzyjne
sterowanie maszyną. Montaż joysticka wewnątrz kabiny i wyrzucenie  rozdzielacza na zewnątrz sprawia, że kabina pozostaje czysta i bez wycieków oleju.

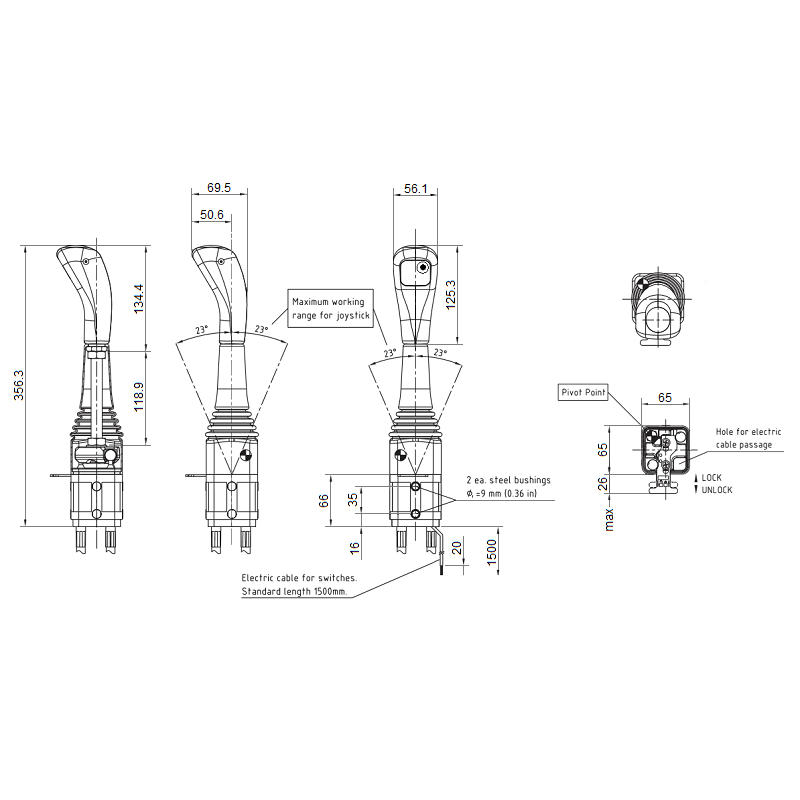

Parametry techniczne joystick:

System łączenia z linkami: Kulki fi 14mm
Ilość przycisków: jeden
Blokada rękojeści: tak
Producent części: Indemar

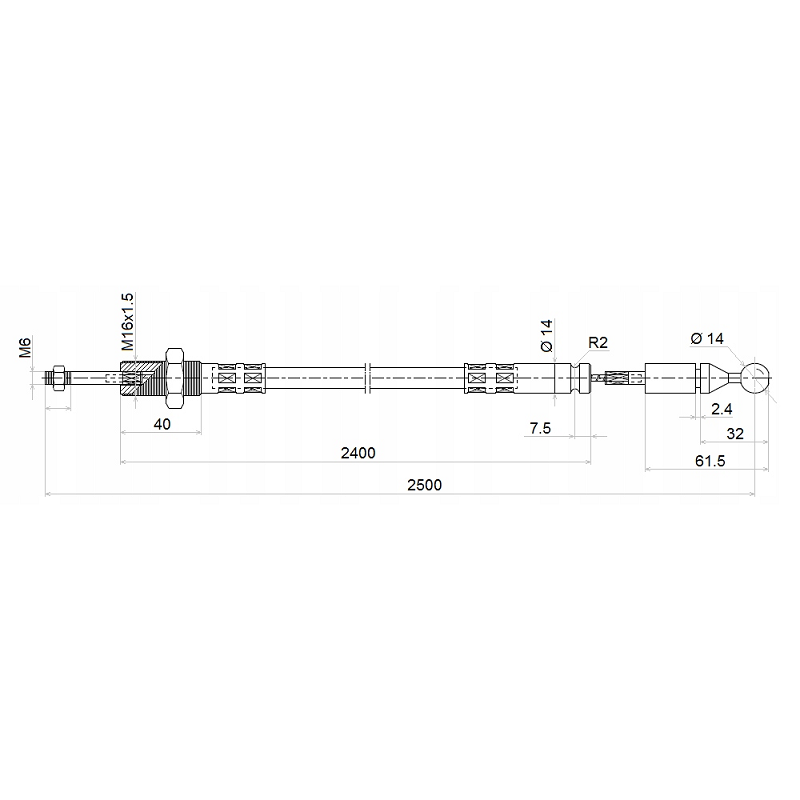

Parametry techniczne linki:

Długość linek w zestawie:
2,5m
Gwinty od strony rozdzielacza:
korpus linki M16x1.5, cięgno linki M6x1
Średnica kulki od strony joysticka:
14mm
Produkowane w Polsce dla:
Hydrolider Polska

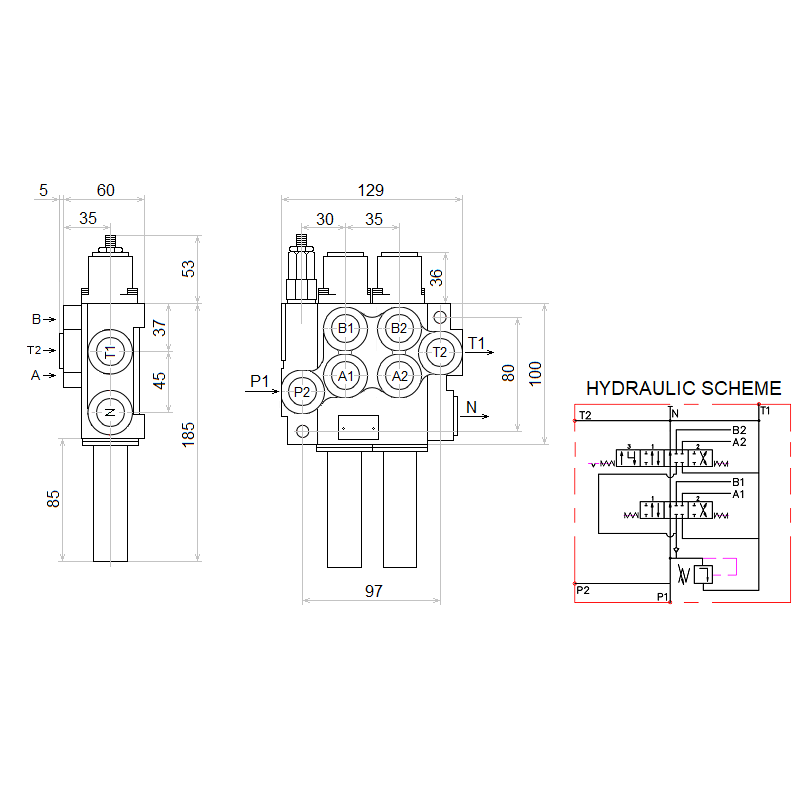

Parametry techniczne rozdzielacza:

Gwinty wewnętrzne w korpusie:
zasilanie: 1/2''; powrót: 1/2''; sekcje: 3/8''
Przyłącza do linek:

Gwint wewnętrzny rurki: M16x1.5
Gwint wewnętrzny końcówki suwaka:M6x1

Maksymalne ciśnienie na zasilaniu:
250Bar
Maksymalne ciśnienie na powrocie:
50Bar
Maksymalne ciśnienie na sekcjach:
300Bar
Fabryczne ustawienie zaworu przelewowego:

Ciśnienie otwarcia zaworu przelewowego rośnie proporcjonalnie wraz ze wzrostem przepływu:

180 bar przy 10 l/min
190 bar przy 20 l/min
200 bar przy 30 l/min
210 bar przy 40 l/min

Zestawy do precyzyjnego pomiaru ciśnienia znajdziesz w dziale Manometry – zestawy pomiarowe

Możliwość samodzielnej regulacji: pełny obrót zmiana o 30Bar
Dopuszczalna temperatura otoczenia:
-40 C do +60 C
Dopuszczalna temperatura oleju:
-15 C do +80 C
Zalecany olej hydrauliczny:
na bazie oleju mineralnego np. HL 32 lub HL 46
Producent części: Badestnost

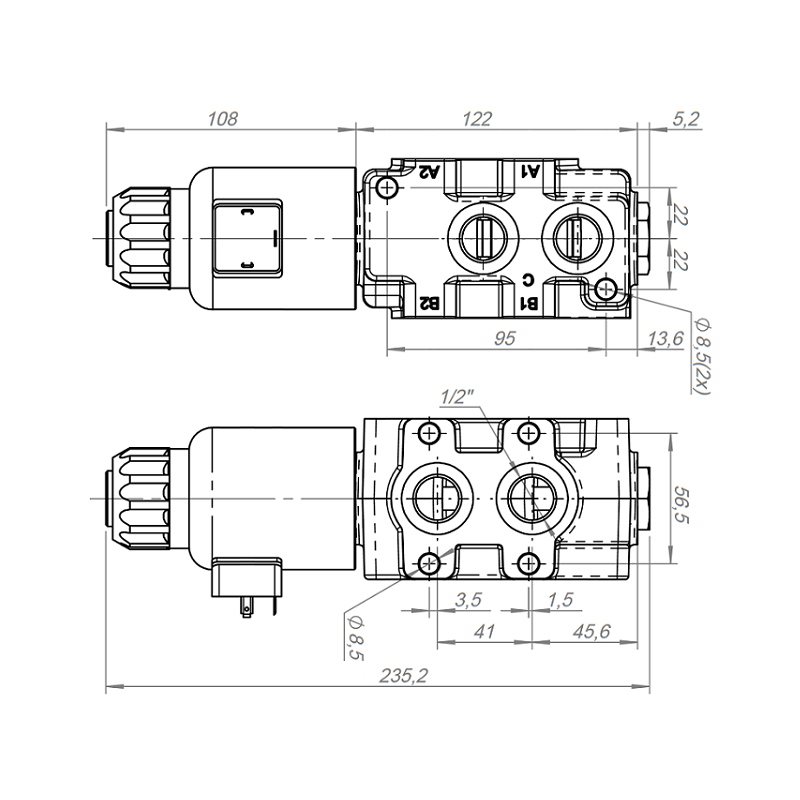

Parametry techniczne elektrozaworu:

Maksymalny przepływ: 50L/min
Gwinty wewnętrzne w korpusie:
BSP 1/2"
Maksymalne ciśnienie:
210bar
Producent części:
Badestnost
Zastosowanie:

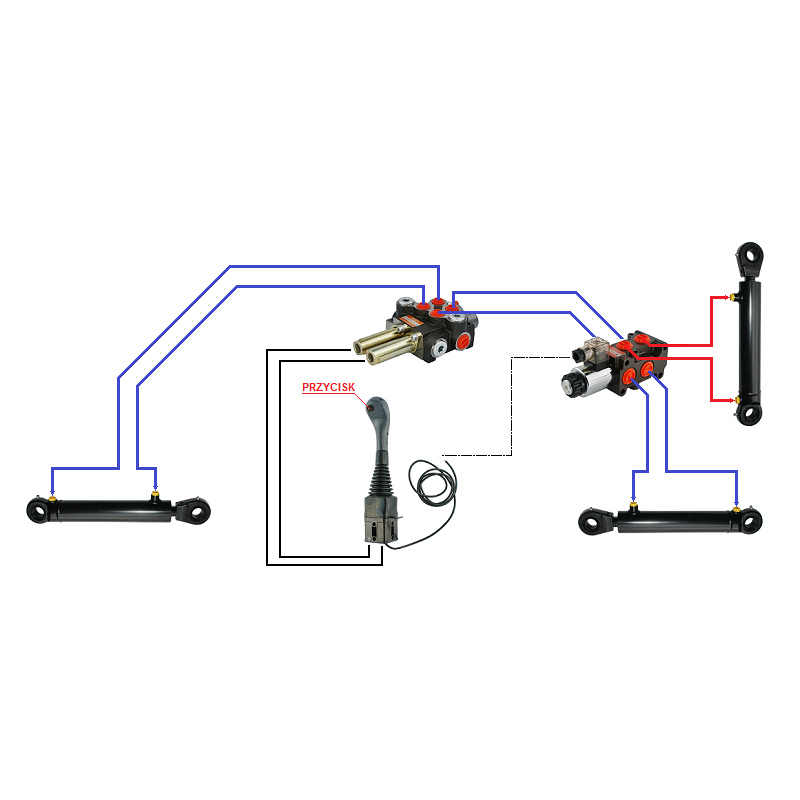

Elektrozawór podłączany jest do jednej z dwóch sekcji w rozdzielaczu dublując ją. Suwak 2-pozycyjny sterowany elektrycznie przełącza strumień oleju z rozdzielacza między dwoma siłownikami. W ładowaczu mogą to być siłowniki do poziomowania (pochyłu) oraz siłowniki chwytaka lub krokodyla. W praktyce ruch joysticka bez wciśniętego przycisku steruje siłownikiem od pochyłu a po wciśnięciu przycisku sterowanie przełącza się na zamykanie i otwieranie chwytaka lub krokodyla.

Sterowanie:

Suwak 2-pozycyjny na sprężynie, czyli sam wraca do pozycji neutralnej po odcięciu dopływu prądu do cewki.

  • Pozycja suwaka 1 (przycisk na joysticku nie jest wciśnięty) - sterowanie cylindrem 1.
  • Pozycja suwaka 2 (przycisk na joysticku jest wciśnięty) - sterowanie cylindrem 2.
