Rozdzielacz hydrauliczny 8 sekcyjny 60L/min sterowany czterema dźwigniami i dwoma joystickami

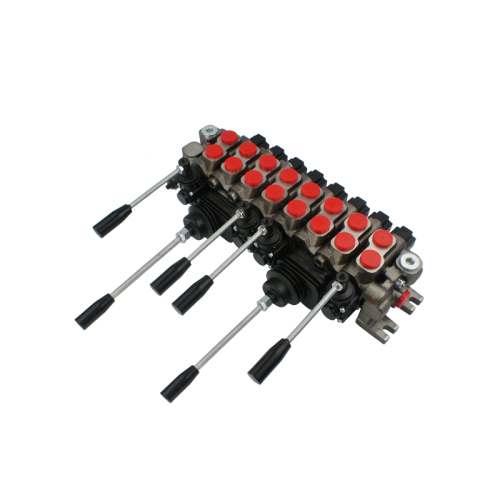

ROZDZIELACZ HYDRAULICZNY 8 SEKCYJNY Q45 60L/min

STEROWANY CZTEREMA DŹWIGNIAMI I DWOMA JOYSTICKAMI

Posiada szerokie zastosowanie w układach hydraulicznych w przemyśle, rolnictwie i budownictwie.

Rozdzielacz przystosowany jest do różnego rodzaju maszyn takich jak: maszyny leśne, maszyny

 rolnicze, ciągniki, opryskiwacze, tury, cyklopy, ładowacze HDS, maszyny budowlane, ładowarki,

 koparki, zamiatarki, maszyny przemysłowe i do innych urządzeń sterowanych hydraulicznie.

INFORMACJE OGÓLNE:

Maksymalny przepływ do 60L/min

Wymiary : Długość: 44cm Szerokość: 23cm Wysokość: 11cm

Sterowanie cylindrami jednostronnymi i dwustronnymi.

Produkcja włoska GALTECH

Gwarancja: 2 lata

PODŁĄCZENIE:

Gwinty wewnętrzne w korpusie:

 Port przyłączeniowy zasilanie: 1/2''

Port przyłączeniowy powrót: 1/2''

Porty przyłączeniowe sekcje : 1/2''

STEROWANIE:

Wszystkie dźwignie trzy-pozycyjne (1 - 0 - 2), na sprężynie, czyli same wracają do pionu.

 Pozycja 0 neutralna (dźwignia ustawiona w pionie) tłoczysko cylindra stoi - olej idzie na przelew.

Pozycja 1 robocza (dźwignia ustawiona w pozycji ukośnej do przodu) tłoczysko cylindra wysuwa się.

Pozycja 2 robocza (dźwignia ustawiona w pozycji ukośnej do tyłu) tłoczysko cylindra chowa się.

Joysticki pięcio-pozycyjne (1 - 2 - 0 - 3 - 4), na sprężynie, czyli same wracają do pionu.

 Pozycja 0 neutralna (dźwignia ustawiona w pionie) tłoczyska cylindrów stoją - olej idzie na przelew.

Pozycja 1 robocza (dźwignia ustawiona w pozycji do przodu) tłoczysko pierwszego cylindra wysuwa się.

Pozycja 2 robocza (dźwignia ustawiona w pozycji do tyłu) tłoczysko pierwszego cylindra chowa się.

Pozycja 3 robocza (dźwignia ustawiona w pozycji w lewo) tłoczysko drugiego cylindra wysuwa się.

Pozycja 4 robocza (dźwignia ustawiona w pozycji w prawo) tłoczysko drugiego cylindra chowa się.

ZAKRES CIŚNIEŃ:

 Maksymalne ciśnienie na zasilaniu: 250Bar

Maksymalne ciśnienie na powrocie: 50Bar

Maksymalne ciśnienie na sekcjach: 300Bar

Zawór przelewowy ustawiony fabrycznie na 175Bar

Możliwość samodzielnej regulacji, pełny obrót zmiana o 30Bar.

ZAKRES TEMPERATUR I TYP OLEJU:

Dopuszczalna temperatura otoczenia: -40 C do +60 C

Dopuszczalna temperatura oleju: -15 C do +80 C

Zalecany olej hydrauliczny na bazie oleju mineralnego np. HL 32 lub HL 46
