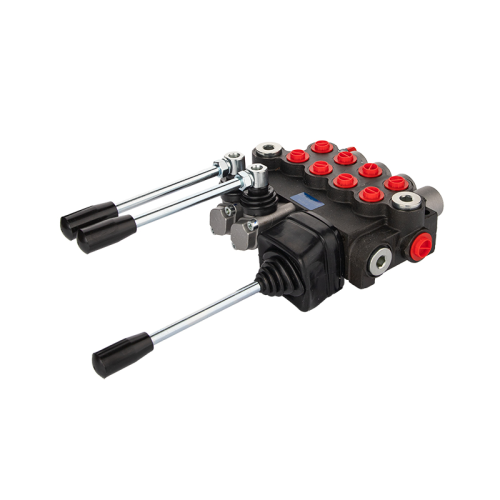

Rozdzielacz hydrauliczny 4 sekcyjny 40l/min P40A1A1A1A1GKZ1 sterowany dwiema dźwigniami i joystickiem

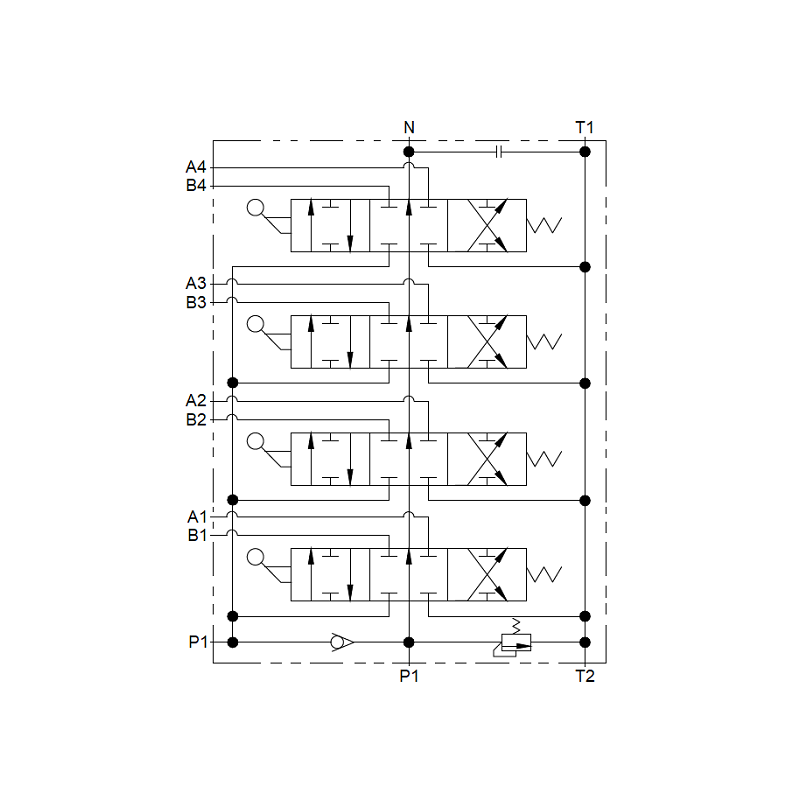

Każda sekcja przystosowana do sterowania cylindrem jednostronnym lub dwustronnym. Posiada wyjście ciśnieniowe N potrzebne do połączeń szeregowych lub do zamontowania rozdzielacza jako kolejny w istniejącym już układzie. Rozdzielacz przeznaczony do różnego rodzaju maszyn takich jak: maszyny rolnicze, ciągniki, opryskiwacze, tury, cyklopy, ładowacze HDS, maszyny budowlane, ładowarki, koparki, zamiatarki, maszyny przemysłowe i do innych urządzeń sterowanych hydraulicznie.

Joystick pięcio-pozycyjny (1 - 2 - 0 - 3 - 4), na sprężynie, czyli sam wraca do pionu

• Pozycja 0 neutralna (dźwignia ustawiona w pionie) tłoczyska cylindrów stoją - olej idzie na przelew.
• Pozycja 1 robocza (dźwignia ustawiona w pozycji do przodu) tłoczysko pierwszego cylindra wysuwa się.
• Pozycja 2 robocza (dźwignia ustawiona w pozycji do tyłu) tłoczysko pierwszego cylindra chowa się.

• Pozycja 3 robocza (dźwignia ustawiona w pozycji w lewo) tłoczysko drugiego cylindra wysuwa się.

• Pozycja 4 robocza (dźwignia ustawiona w pozycji w prawo) tłoczysko drugiego cylindra chowa się.

Dźwignia trzypozycyjna (1 - 0 - 2), na sprężynie, czyli sama wraca do pionu.

• Pozycja 0 neutralna (dźwignia ustawiona w pionie) tłoczysko cylindra stoi - olej idzie na przelew.

• Pozycja 1 robocza (dźwignia ustawiona w pozycji ukośnej do przodu) tłoczysko cylindra wysuwa się.

• Pozycja 2 robocza (dźwignia ustawiona w pozycji ukośnej do tyłu) tłoczysko cylindra chowa się.


Zawór przelewowy:

Ciśnienie otwarcia zaworu przelewowego rośnie proporcjonalnie wraz ze wzrostem przepływu:

• 170 bar przy 10 l/min
• 180 bar przy 20 l/min
• 190 bar przy 30 l/min
• 200 bar przy 40 l/min

Zestawy do precyzyjnego pomiaru ciśnienia znajdziesz w dziale Manometry – zestawy pomiarowe. Zaleca się sprawdzenie i ustawienie odpowiedniego ciśnienia przed uruchomieniem. Możliwość samodzielnej regulacji, pełny obrót zmiana o 30 bar.
