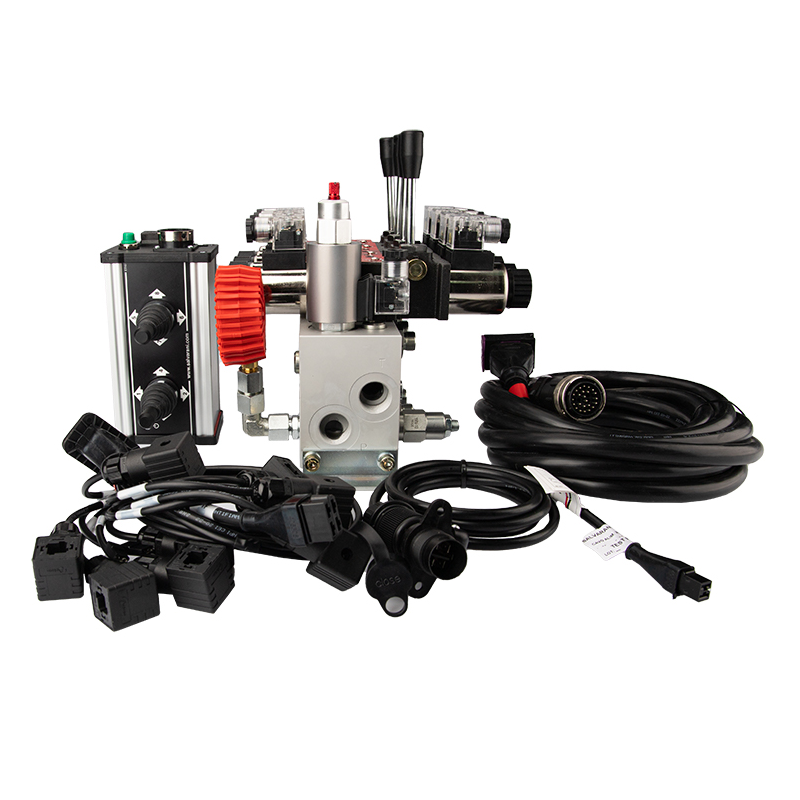

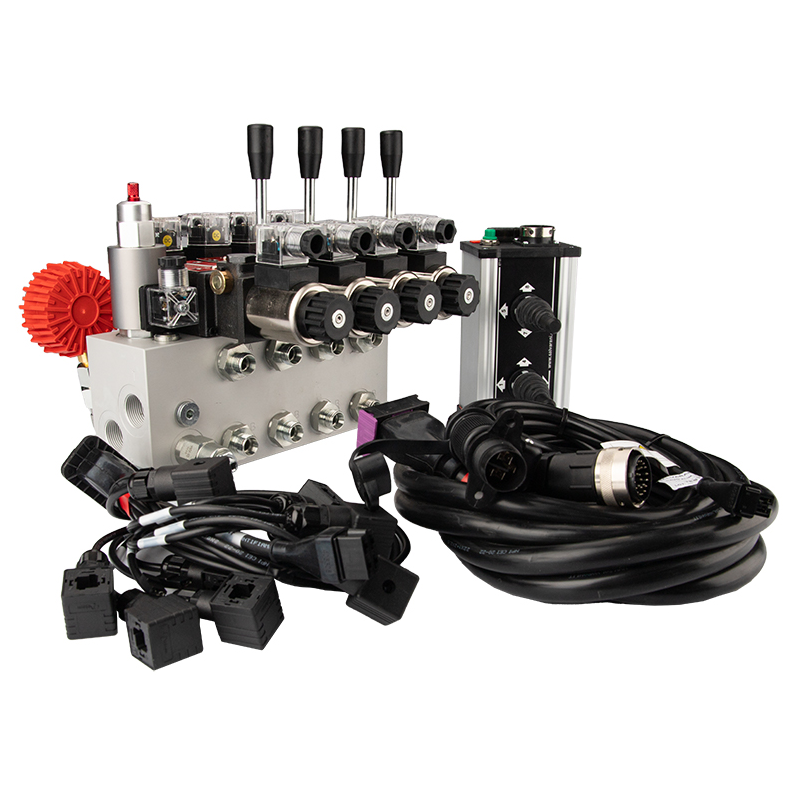

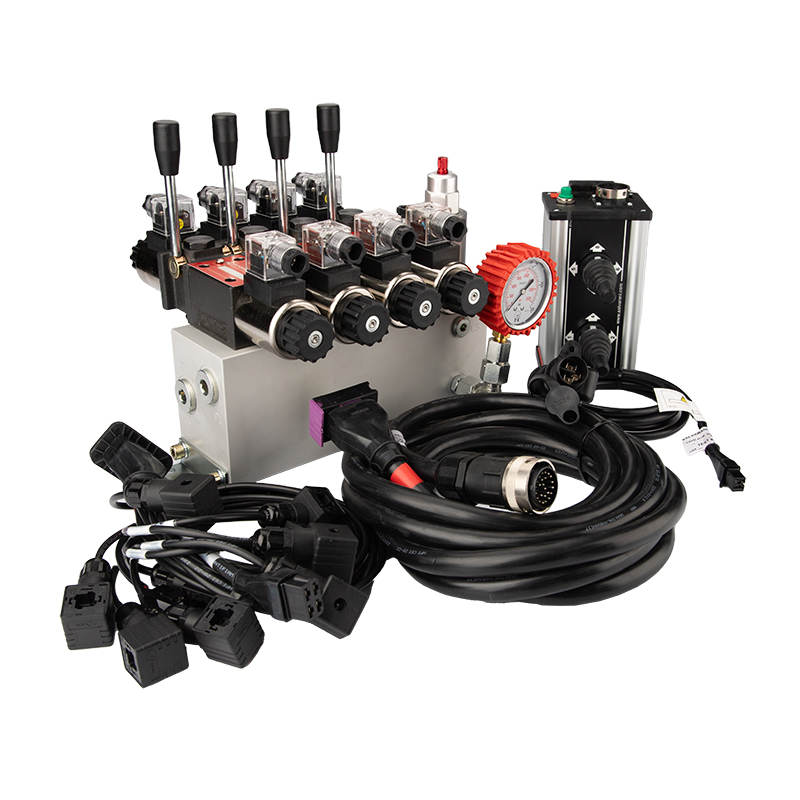

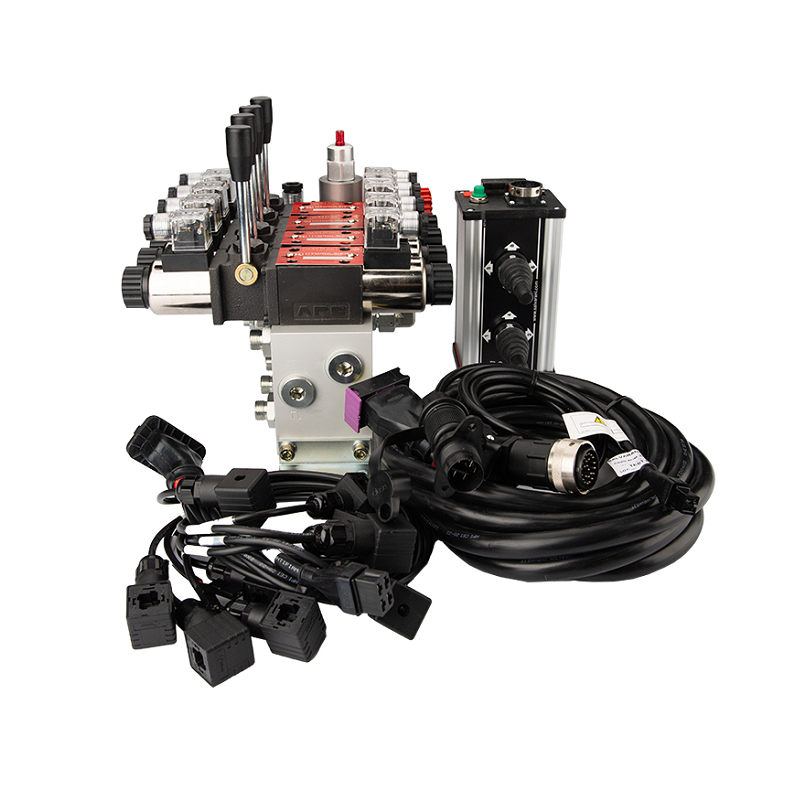

Rozdzielacz hydrauliczny 4 sekcyjny 12V blokowy typu Cetop 3 NG6 z proporcjonalnym regulatorem przepływu w komplecie z panelem sterującym Salvarani z dwoma joystickami, manometrem, wtyczkami elektrycznymi i przyłączami

Rozdzielacz przystosowany jest do różnego rodzaju maszyn takich jak: maszyny rolnicze, ciągniki, opryskiwacze, ładowacze HDS, maszyny budowlane, ładowarki, koparki, zamiatarki, maszyny przemysłowe, maszyny leśne i inne. Sterowanie cylindrami jednostronnymi i dwustronnymi, silnikami w obu kierunkach.

Zasilanie regulatora i rozdzielaczy:

12V DC

Ilość obsługiwanych sekcji roboczych:

4

Maksymalny przepływ na linii P / T:

114 l/min

Maksymalne ciśnienie na P i A/B:

Zakres regulacji przepływu na sekcjach
roboczych P / AB:

Materiał:

Korpusy rozdzielaczy i suwaki stalowe, wtyczki elektryczne i nakrętki dociskające plastikowe, blok aluminiowy.

Porty przyłączeniowe P/T:

Porty przyłączeniowe na sekcjach A/B:

Port przyłączeniowy na linii LS:

G 1/4"

Dodatkowe wyposażenie:

• Regulator przepływu z odciążeniem pompy

• Zawór przelewowy ustawiony fabrycznie na 180 bar

• Manometr glicerynowy w skali 0 - 250 bar

• Kompletny panel sterujący z dwoma joystickami
• Wyjście LS do pompy.

• Wtyczki elektryczne z diodami zapalającymi się w momencie gdy na cewki działa prąd.

• Przyłącza z wyprowadzonymi gwintami zewnętrznymi pod węże. P/T: M22x1.5 ; A/B: M18x1.5

Zakres temperatur i typ oleju:

• Dopuszczalna temperatura otoczenia: -40 C do +60 C
• Dopuszczalna temperatura oleju: -15 C do +80 C
• Zalecany olej hydrauliczny na bazie oleju mineralnego np. HL 32 lub HL 46
• Zalecana filtracja oleju na poziomie 10 - 15 µ

Zasada działania rozdzielacza:

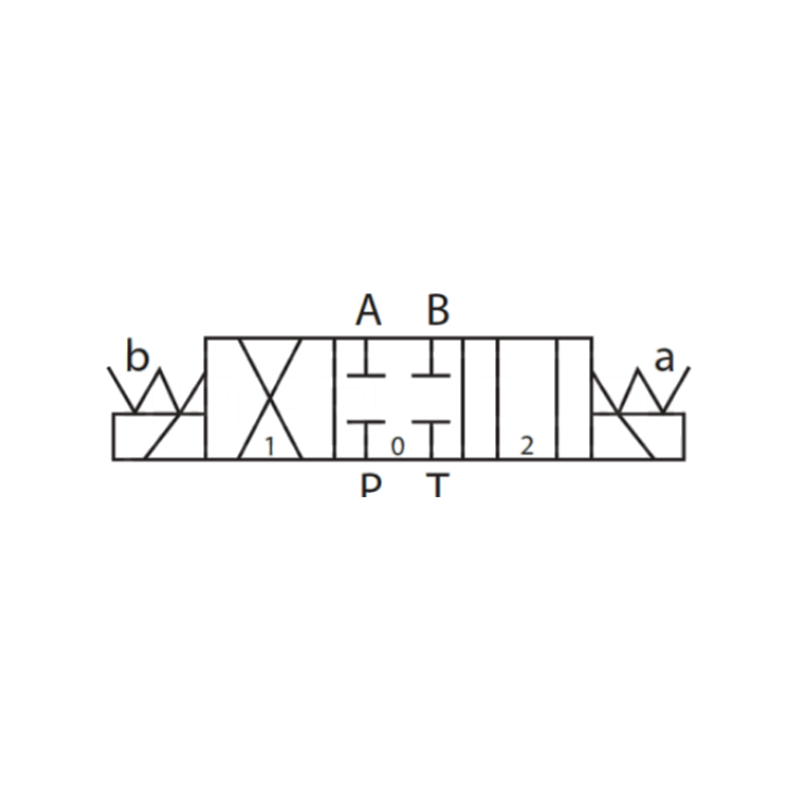

Rozdzielacz posiada regulator przepływu sterowany elektrycznie lub ręcznie. Regulator posiada funkcję odciążenia pompy w momencie gdy pompa podaje olej na rozdzielacz, a operator nie steruje żadną z sekcji. Cztery rozdzielacze zapewniają sterowanie 4 niezależnymi sekcjami np. 4 siłownikami 2-stronnego działania pracującymi niezależnie. Wyjście LS umożliwia zamontowanie rozdzielacza do maszyn wyposażonych w pompę pracującą w systemie LS.

SInformacje ogólne panelu sterującego

Obudowa z dwoma manipulatorami z dźwigniami 5-pozycyjnymi, umożliwia sterowanie czterema sekcjami w rozdzielaczu hydraulicznym sterowanym elektrycznie 12V. Każdy joystick posiada 4 położenia niestabilne (robocze) i jedno stabilne (neutralne położenie środkowe). Konstrukcja monostabilna gdzie dźwignia joysticka sama wraca do pozycji środkowej - neutralnej. Posiadają gumową osłonę uszczelniającą zabezpieczającą przed pyłem, wodą i odporną na olej.
