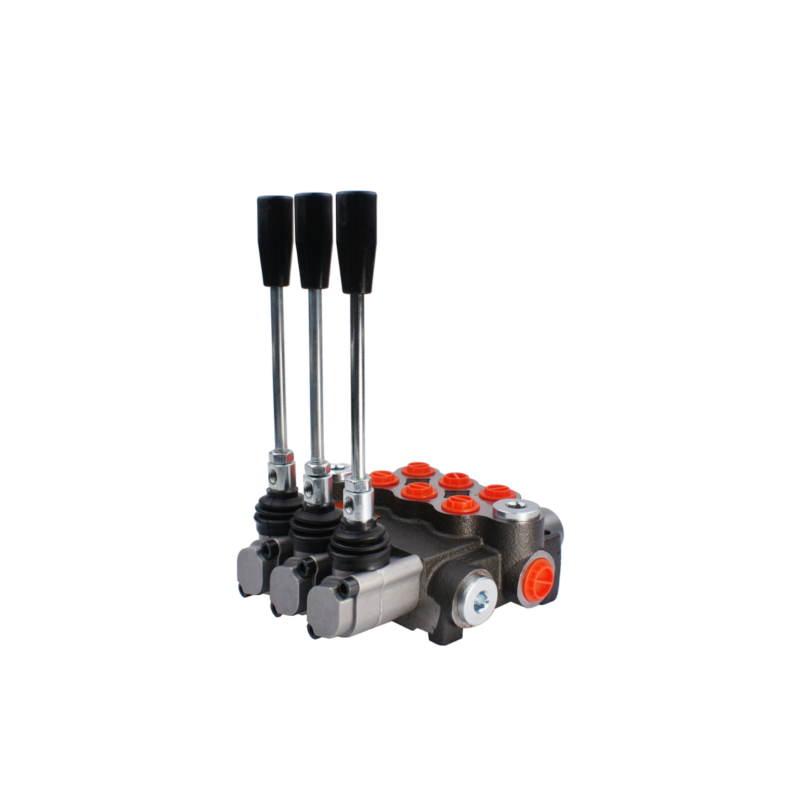

Rozdzielacz hydrauliczny 3 sekcyjny 40L/min z jedną sekcją z zatrzaskiem do sterowania silnikiem hydraulicznym Badestnost: 03P40 A1A1D8 GKZ1

ROZDZIELACZ HYDRAULICZNY 3 SEKCYJNY P40L/min

 Z JEDNĄ SEKCJĄ Z ZATRZASKIEM DO STEROWANIA SILNIKIEM

Posiada szerokie zastosowanie w układach hydraulicznych w budownictwie, rolnictwie i przemyśle.

Dzięki dźwigni z zatrzaskiem, rozdzielacz idealnie nadaje się do sterowania silnikiem hydraulicznym.

Można uruchomić silnik i odejść od rozdzielacza bez potrzeby ciągłego trzymania dźwigni.

Rozdzielacz przystosowany jest do różnego rodzaju maszyn takich jak: maszyny rolnicze, pielniki,

przetrząsarki, kosiarki, maszyny budowlane, zamiatarki, mieszalniki, maszyny przemysłowe i do innych

 urządzeń sterowanych hydraulicznie w których jedna sekcja steruje silnikiem hydraulicznym.

Specjalna konstrukcja suwaka w sekcji zatrzaskowej niweluje szarpania maszyną przy włączaniu i

 wyłączaniu napędu silnika. Silnik startuje i hamuje stopniowo bez dodatkowych obciążeń. Dzięki takiej

 konstrukcji sekcja z zatrzaskiem jest idealna do sterowania silnikiem lecz nie nadaje się do sterowania

 siłownikiem hydraulicznym.

INFORMACJE OGÓLNE:

Maksymalny przepływ do 40L/min.

Gwarancja: 2 lata

Przykładowe sterowanie: dwoma siłownikami hydraulicznymi jednostronnymi lub dwustronnymi oraz

 silnikiem hydraulicznym w obu kierunkach.

Pierwsza i druga dźwignia 3-pozycyjna (1 - 0 - 2),  na sprężynie, czyli sama wraca do pozycji neutralnej.

 Pozycja 0 neutralna (dźwignia ustawiona w pionie) tłoczysko cylindra stoi - olej idzie na przelew.

Pozycja 1 robocza (dźwignia ustawiona w pozycji ukośnej do przodu) tłoczysko cylindra wysuwa się.

Pozycja 2 robocza (dźwignia ustawiona w pozycji ukośnej do tyłu) tłoczysko cylindra chowa się.

trzecia dźwignia 3-pozycyjna (1 - 0 - 2),  z zatrzaskiem, czyli sama trzyma położenie w pozycji roboczej.

 Pozycja 0 neutralna (dźwignia ustawiona w pionie) silnik stoi - olej idzie na przelew.

Pozycja 1 robocza (dźwignia ustawiona w pozycji ukośnej do przodu) silnik obraca się w lewo.

Pozycja 2 robocza (dźwignia ustawiona w pozycji ukośnej do tyłu) silnik obraca się w prawo.

GWINTY:

Gwinty wewnętrzne w korpusie:

 zasilanie: 1/2'' ; powrót: 1/2'' ; sekcje : 3/8''

ZAKRES CIŚNIEŃ:

 Maksymalne ciśnienie na zasilaniu: 250Bar

Maksymalne ciśnienie na powrocie: 50Bar

Maksymalne ciśnienie na sekcjach: 300Bar

Ciśnienie otwarcia zaworu przelewowego rośnie proporcjonalnie wraz ze wzrostem przepływu:

180 bar przy 10 l/min
190 bar przy 20 l/min
200 bar przy 30 l/min
210 bar przy 40 l/min

Zestawy do precyzyjnego pomiaru ciśnienia znajdziesz w dziale Manometry – zestawy pomiarowe

Zaleca się sprawdzenie i ustawienie odpowiedniego ciśnienia przez uruchomieniem.

Możliwość samodzielnej regulacji, pełny obrót zmiana o 30Bar.

ZAKRES TEMPERATUR I TYP OLEJU:

Dopuszczalna temperatura otoczenia: -40 C do +60 C

Dopuszczalna temperatura oleju: -15 C do +80 C

Zalecany olej hydrauliczny na bazie oleju mineralnego np. HL 32 lub HL 46
