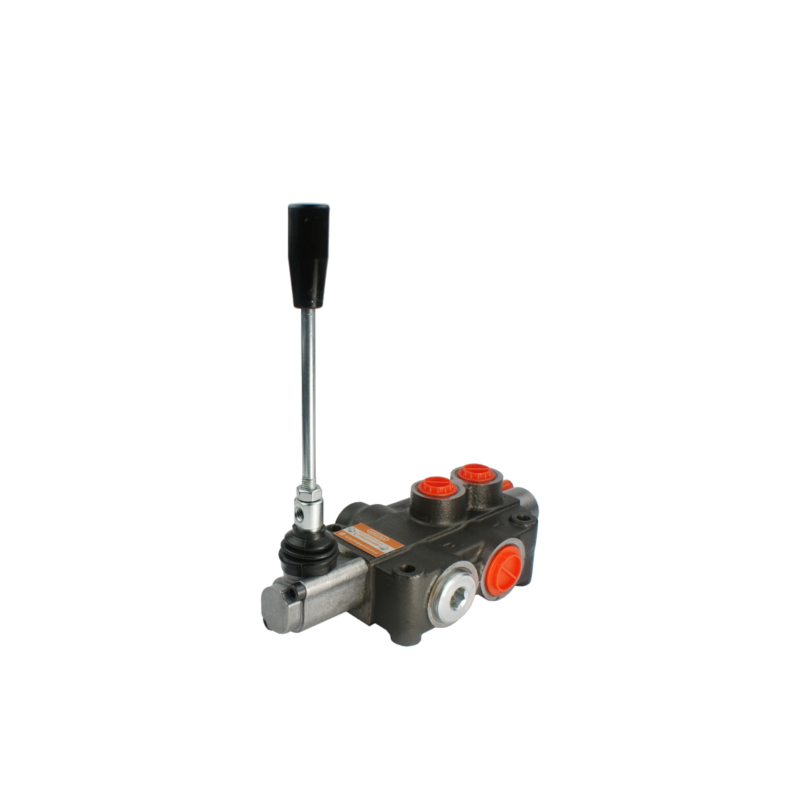

Rozdzielacz hydrauliczny 1 sekcyjny 80L/min z sekcją z zatrzaskiem Badestnost: P80 A8 GKZ1

ROZDZIELACZ HYDRAULICZNY 1 SEKCYJNY Z ZATRZASKIEM

Posiada szerokie zastosowanie w układach hydraulicznych w budownictwie, rolnictwie i przemyśle.

Rozdzielacz przystosowany jest do różnego rodzaju maszyn takich jak: maszyny rolnicze, ciągniki,

opryskiwacze, tury, cyklopy, ładowacze HDS, maszyny budowlane, ładowarki, koparki, zamiatarki,

 maszyny przemysłowe i do innych urządzeń sterowanych hydraulicznie.

Dzięki dźwigni z zatrzaskiem, rozdzielacz idealnie nadaje się do sterowania silnikiem hydraulicznym.

Można uruchomić silnik i odejść od rozdzielacza bez potrzeby ciągłego trzymania dźwigni.

W przypadku zastosowania rozdzielacza z dźwignią zatrzaskową do sterowania siłownikiem,

trzeba wiedzieć, że po skończeniu cyklu dźwignia nie odskakuje automatycznie. Załącza się

wtedy zawór przelewowy i pompa jest obciążona do momentu ręcznego przestawienia dźwigni.

Jest to typowe działanie, mają tak wszystkie rozdzielacze z zatrzaskiem oferowane na rynku.

INFORMACJE OGÓLNE:

Maksymalny przepływ do 80L/min

Sterowanie  silnikiem lub cylindrem jednostronnym i dwustronnym.

Gwarancja: 2 lata

Dźwignia z zatrzaskiem, czyli sama trzyma położenie w pozycji roboczej.

 Pozycja 1 neutralna (dźwignia ustawiona w pionie) silnik stoi - olej idzie na przelew.

Pozycja 2 robocza (dźwignia ustawiona w pozycji ukośnej do przodu) silnik obraca się w prawo.

Pozycja 3 robocza (dźwignia ustawiona w pozycji ukośnej do tyłu) silnik obraca się w lewo.

Gwinty wewnętrzne w korpusie:

 Port przyłączeniowy zasilanie: 1/2''

Port przyłączeniowy powrót: 3/4''

Porty przyłączeniowe sekcje : 1/2''

 ZAKRES CIŚNIEŃ:

 Maksymalne ciśnienie na zasilaniu: 250Bar

Maksymalne ciśnienie na powrocie: 50Bar

Maksymalne ciśnienie na sekcjach: 300Bar

Ciśnienie otwarcia zaworu przelewowego rośnie proporcjonalnie wraz ze wzrostem przepływu:

180 bar przy 20 l/min
190 bar przy 40 l/min
200 bar przy 60 l/min
210 bar przy 80 l/min

Zestawy do precyzyjnego pomiaru ciśnienia znajdziesz w dziale Manometry – zestawy pomiarowe

Zaleca się sprawdzenie i ustawienie odpowiedniego ciśnienia przez uruchomieniem.

Możliwość samodzielnej regulacji, pełny obrót zmiana o 30Bar.

ZAKRES TEMPERATUR I TYP OLEJU:

Dopuszczalna temperatura otoczenia: -40 C do +60 C

Dopuszczalna temperatura oleju: -15 C do +80 C

Zalecany olej hydrauliczny na bazie oleju mineralnego np. HL 32 lub HL 46

SCHEMAT GRAFICZNY:
