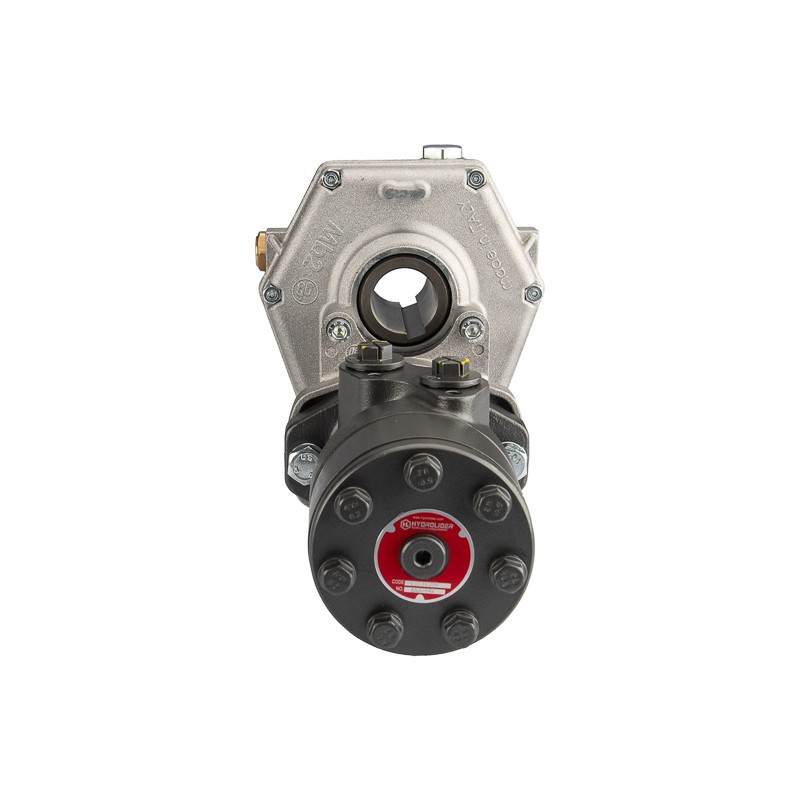

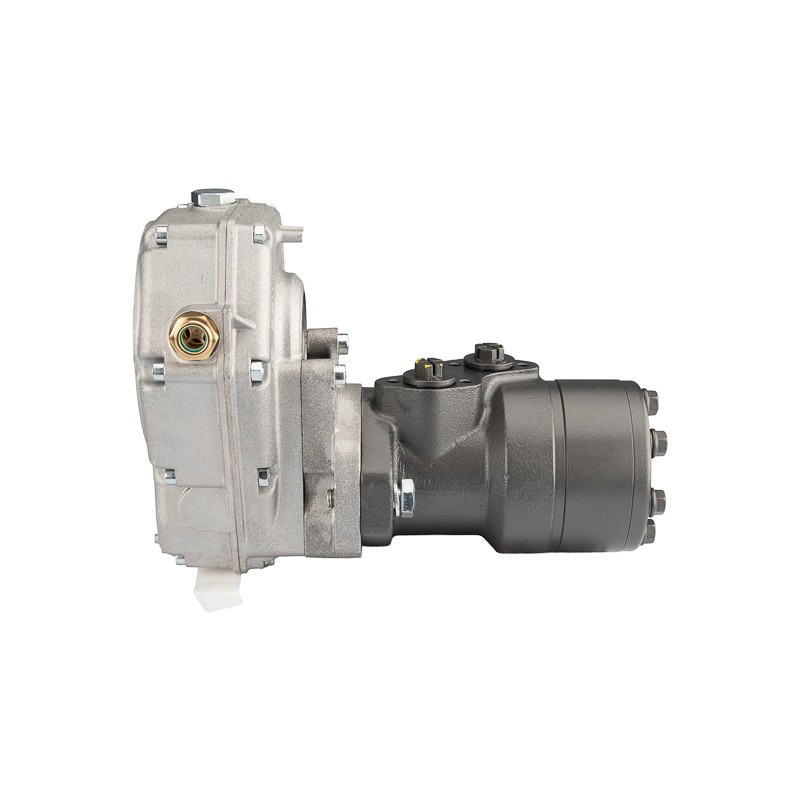

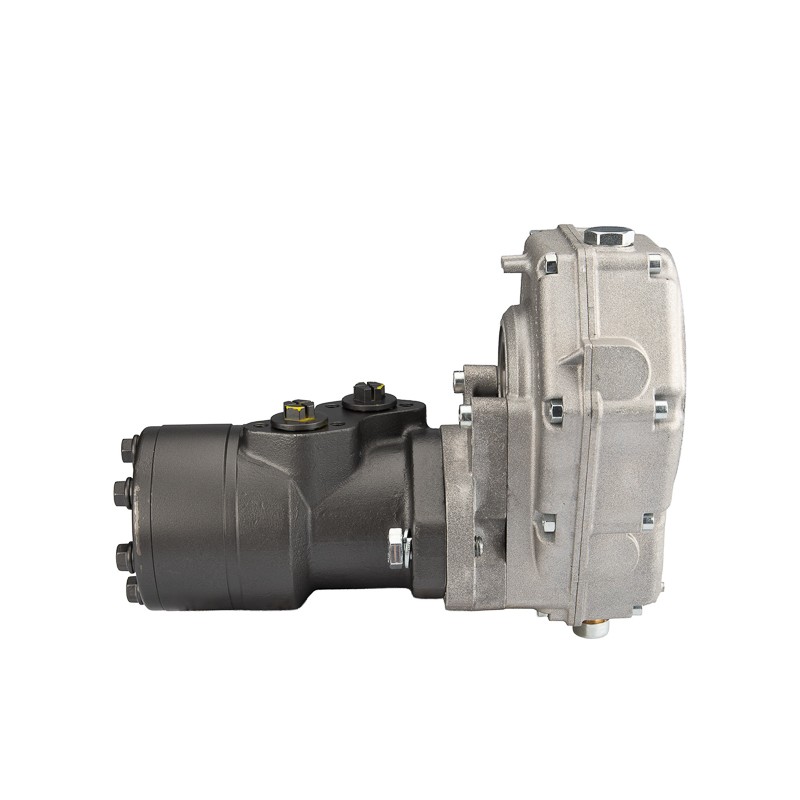

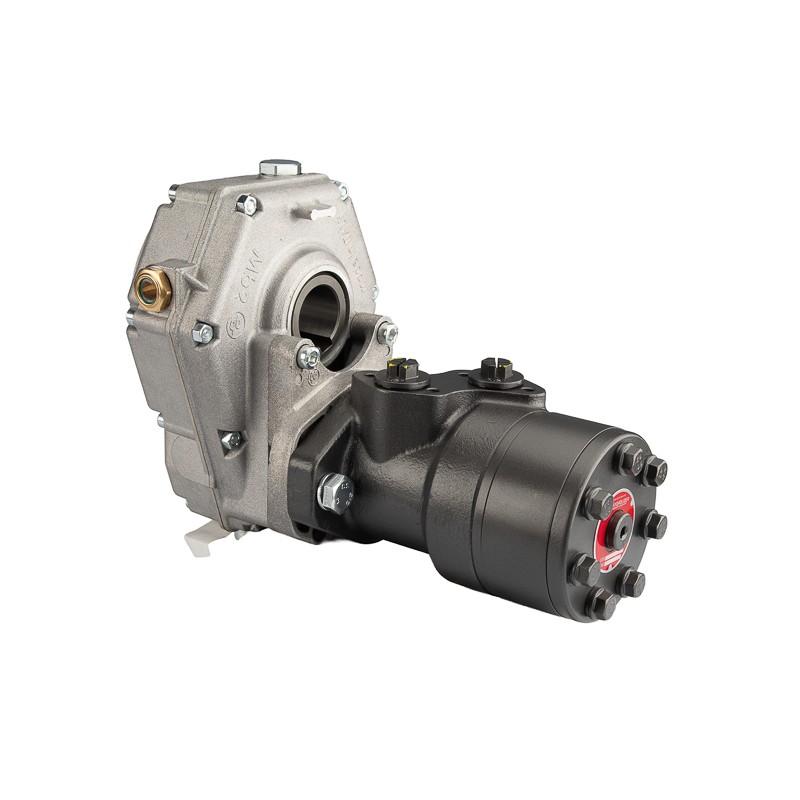

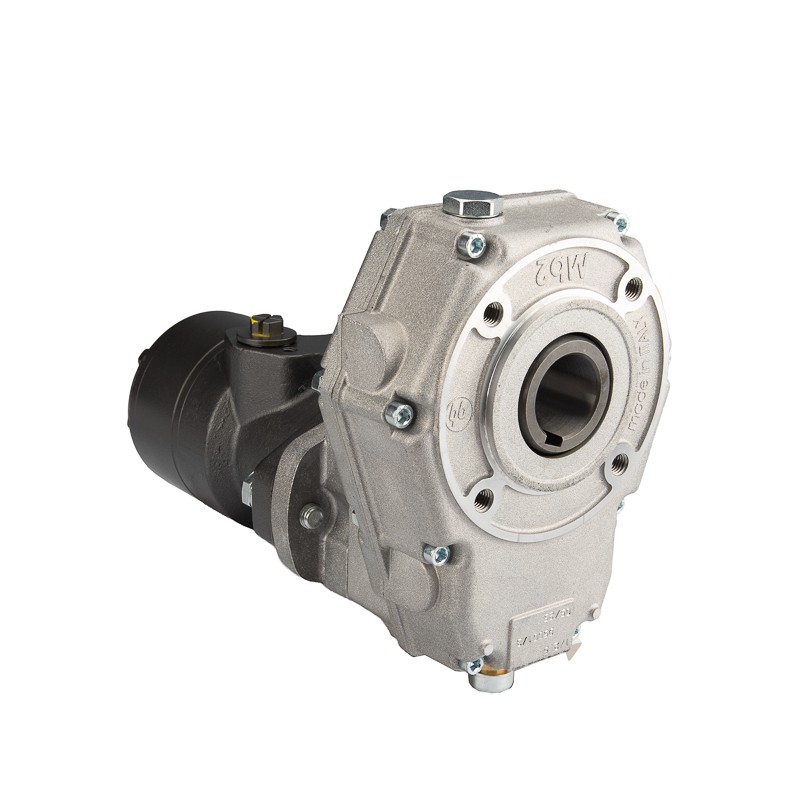

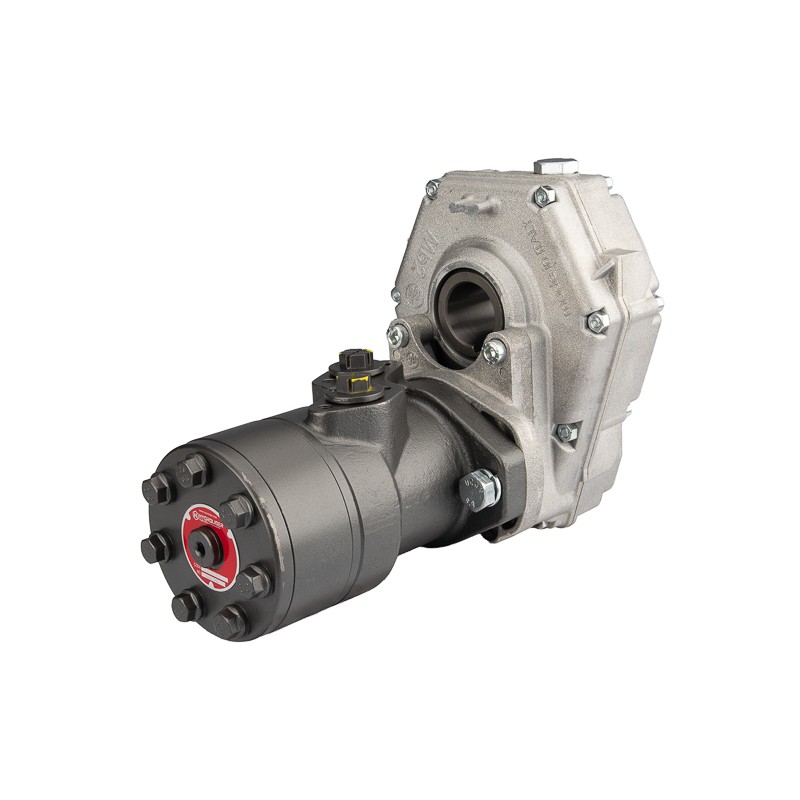

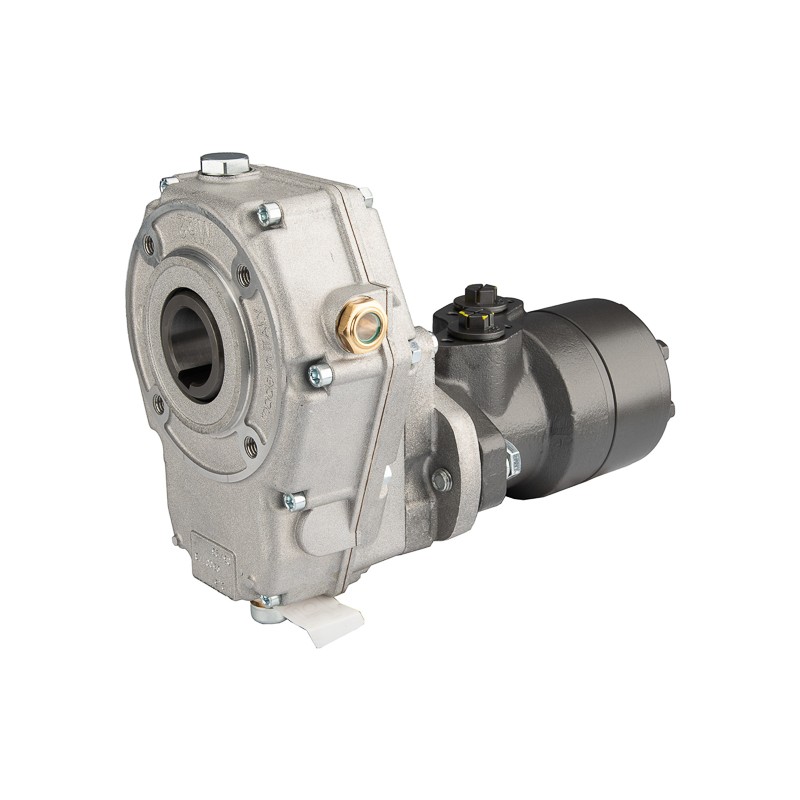

Przekładnia redukcyjna GR2, przełożenie: 3.0:1+ silnik hydrauliczny BMR 160 375obr 9,6kw wałek 25mm

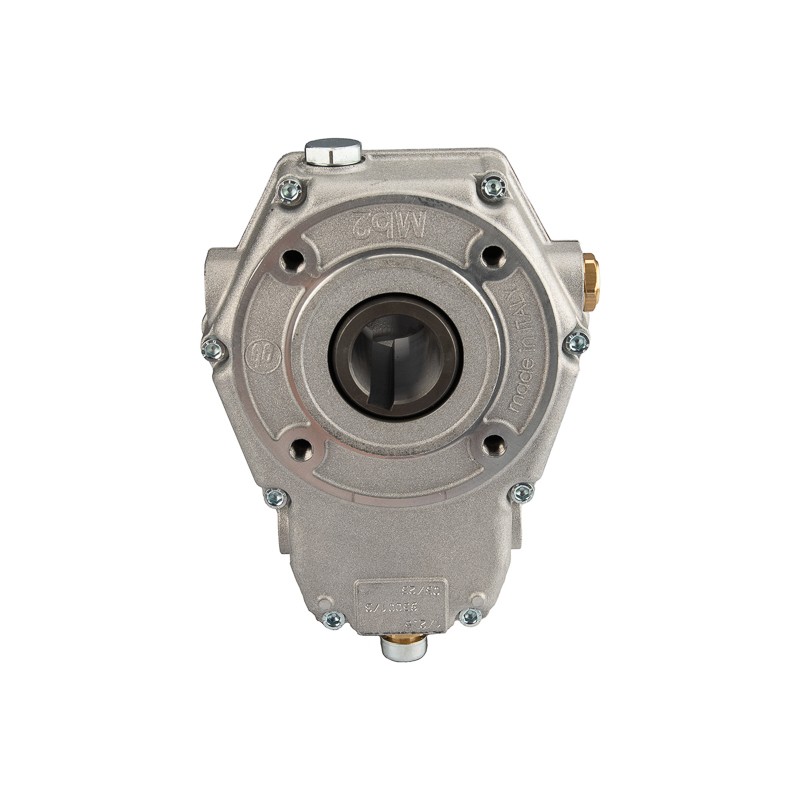

PRZEKŁADNIA REDUKCYJNA GR2, PRZEŁOŻENIE: 3.0:1
+ SILNIK HYDRAULICZNY BMR 160 375obr 9,6kW WAŁEK 25mm


Zastosowanie

Przekładniak używana w połączeniu ze standardowymi silnikami z serii BMR, BMP, SMR, SMP, OMR, OMP i innych

pochodnych z kołnierzem SAE mocowanym na dwie śruby oraz wałkiem cylindrycznym o średnicy 25mm.

Przekładnia redukuje obroty silnika jednocześnie znacznie zwiększa jego moc momentu obrotowego.

Stosowana w przypadku gdy silnik posiada zbyt duże obroty i jednocześnie jest zbyt słaby i staje w

krytycznych momentach jego obciążenia. Zaletą tego rozwiązania jest kompaktowa konstrukcja oraz

uzyskanie wysokiej mocy momentu za pomocą niewielkego silnika i małego przepływu oleju.

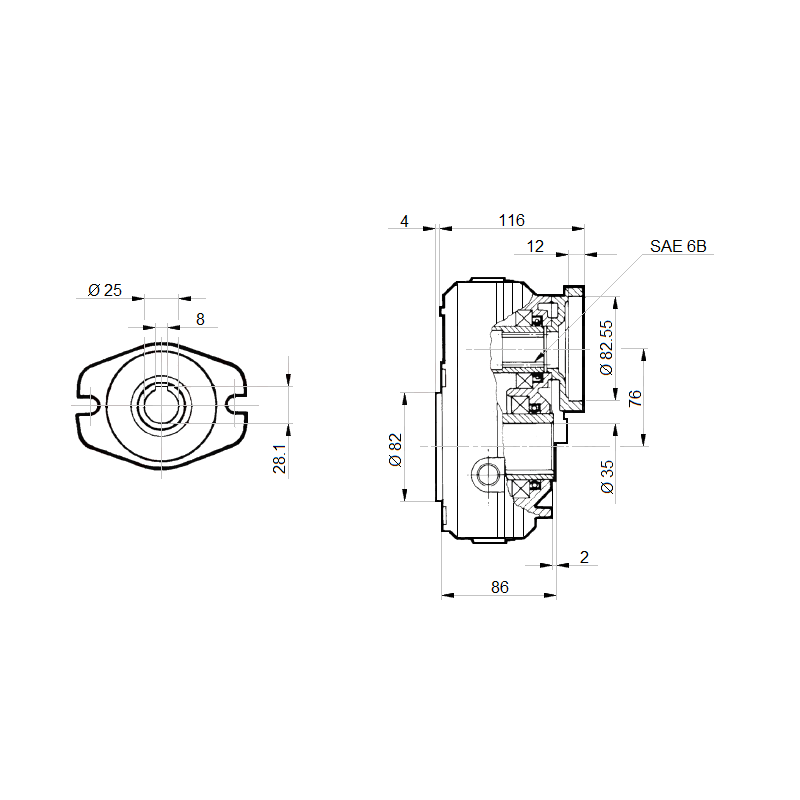

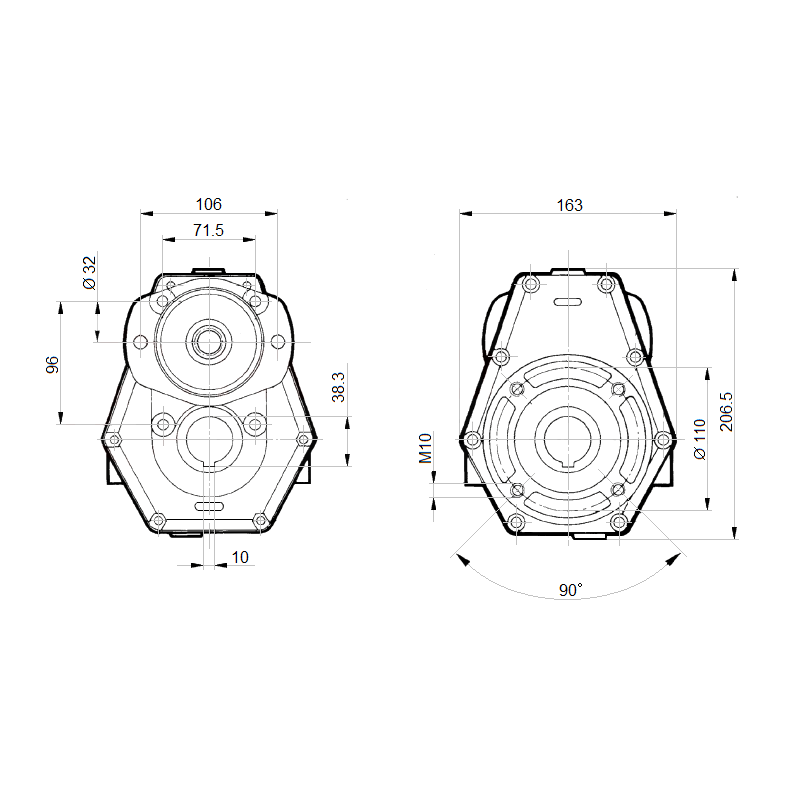

Dane techniczne przekładni

Przekładnie redukcyjne wykonane są z konstrukcji aluminiowo-żeliwnej o bardzo dużej wytrzymałości

mechanicznej. Koła zębate o zazębieniu ewolwentowym wykonane są ze specjalnej stali "UNI" używanej

do produkcji kół zębatych, bardzo przecyzyjnie wykonane oraz utwardzone.

Materiał obudowy: aluminium

Typ wału wyjściowego: wał przelotowy

Średnica wewnętrzna wału wyjściowego: 35mm

Rozmiar wpustu na wale przelotowym: 10mm

Materiał kół zębatych i wału: stal utwardzona

Wyprodukowane zgodnie z normami ISO/DIN3990-8


Przełożenie: 3:1

Maksymalne obroty silnika hydraulicznego: 3000 [obr/min]

Maksymalne obroty wyjściowe po redukcji: 1000 [obr/min]

Maksymalne obciążenie przekładni: 10 [kW] (14 KM)

Maksymalna moc momentu obrotowego silnik: 67 [Nm]

Maksymalna moc momentu obrotowego na wyjściu: 201 [Nm]


Materiał smarujący: olej przekładniowy 0,22L

Zawiera olej: NIE

Pierwsza wymiana oleju: po pierwszych 50 roboczogodzinach

Kolejne wymiany oleju: co 12 miesięcy lub po każdych 700 roboczogodzinach

Dopuszczalna temperatura otoczenia: -40°Cdo +60°C

Zalecana temperatura oleju: 120°C

Typ oleju: Olej przekładniowy

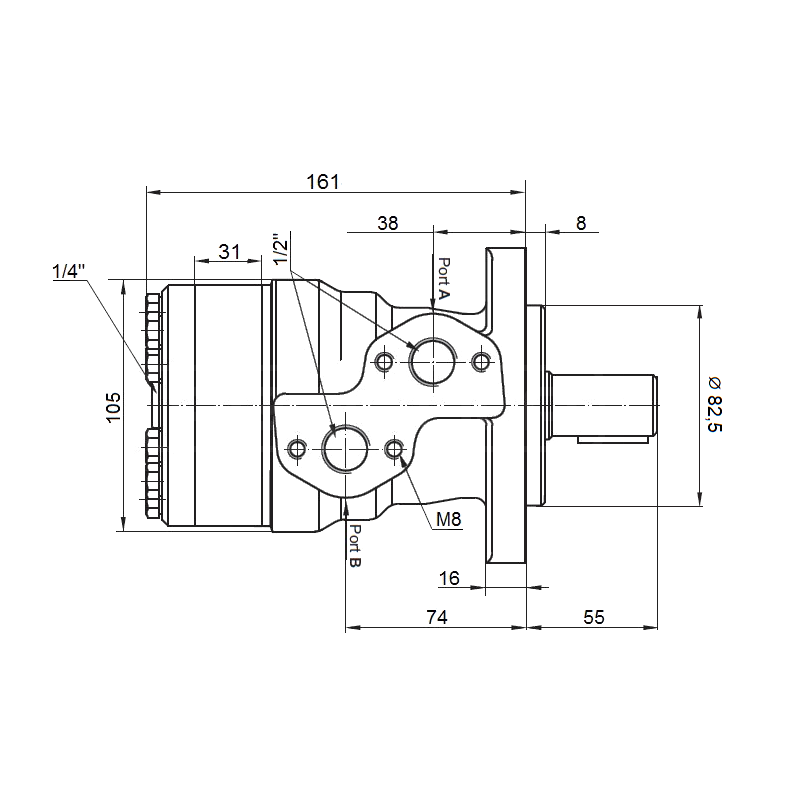

Dane techniczne silnika

Chłonność: 160cm3/obr
Wałek: 25mm
Obroty: 375obr/min
Maksymalna moc: 9,6kW

Proponowane zastosowanie

1. Owijarki, sieczkarnie, rozrzutniki.
2. Zamiatarki, piaskarki, odśnieżarki.
3. Podcinacze do naci marchwi, buraków, cebuli i innych.
4. Rozgarniacze liści i gałęzi.
5. Napędy do taśmociągów
6. Rębaki i rozdrabniacze gałęzi
7. Wciągarki leśne i wciągarki do pojazdów.
8. Wiertnice sadownicze i wiertnice do otworów w gruncie.

1. Wzmocnione łożysko nowej generacji - nowego typu, duże wzmocnione łożysko zastępujące stare i awaryjne
rozwiązanie z dwoma małymi łożyskami. Nowoczesna konstrukcja zapewnia jeszcze większe możliwości przenoszenia
naprężeń bocznych i mimośrodowych.
2. Dwa zawory odciążająco-zwrotne - zabezpieczają silnik w obu kierunkach obrotu, znacznie wydłużają żywotność,
wspierają i poprawiają skuteczność uszczelnień na wałku, zabezpieczają silnik przy pracy w niekorzystnych warunkach.
3. Wysokiej jakość uszczelnienia - pozwalają na pracę na wyższych ciśnieniach, dodatkowo chronią przed
  wyciekami oleju i naprężeniami bocznymi.
4. Solidny korpus - zbudowany ze specjalnego stopu metalu, zapewnia cichą pracę nawet przy dużych
 obciążeniach. Pozwala na pracę w każdych warunkach wewnątrz i na zewnątrz.

Gwinty wewnętrzne w korpusie: 1/2" , Materiał: Żeliwo

Charakterystyka i zalety naszych silników

1. Łożyska rolkowe zamiast zwykłych sztywnych wkładek
2. Możliwość łączenia szeregowo i równolegle.
3. Wysoki moment rozruchowy i płynna praca tuż po rozruchu.
4. Duża odporność na siły osiowe i promieniowe.
5. Prosta instalacja.
6. Niski poziom hałasu.
7. Długa żywotność nawet przy ekstremalnie ciężkich warunkach użytkowania.

Zakres temperatur i typ oleju

 Dopuszczalna temperatura otoczenia: -40°C do +80°C
Dopuszczalna temperatura oleju: -15°C do +80°C
Typ oleju: Olej hydrauliczny na bazie oleju mineralnego

Dostępne opcje do wyboru

Przekładnie Grupy 2:

10kW 1.5:1
10kW 2.0:1
10kW 2.5:1
10kW 3.0:1 (w tym zestawie)


Silniki hydrauliczne:

BMR 25 O2 WC25 1600obr 6,4kW
BMR 32 O2 WC25 1250obr 6,4kW
BMR 36 O2 WC25 1110obr 6,4kW
BMR 50 O2 WC25 800obr 6,4kW
BMR 80 O2 WC25 750obr 9,6kW
BMR 100 O2 WC25 600obr 9,6kW
BMR 125 O2 WC25 480obr 9,6kW
BMR 160 O2 WC25 375obr 9,6kW (w tym zestawie)
BMR 200 O2 WC25 300obr 8,2kW
BMR 250 O2 WC25 240obr 8,2kW
BMR 315 O2 WC25 195obr 6,9kW
BMR 400 O2 WC25 150obr 6,9kW
