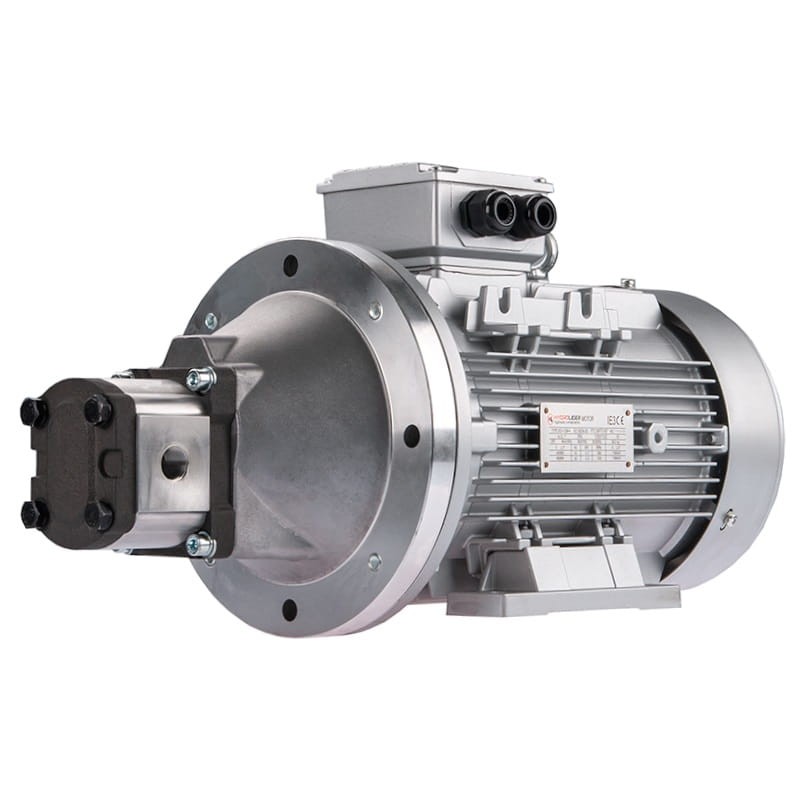

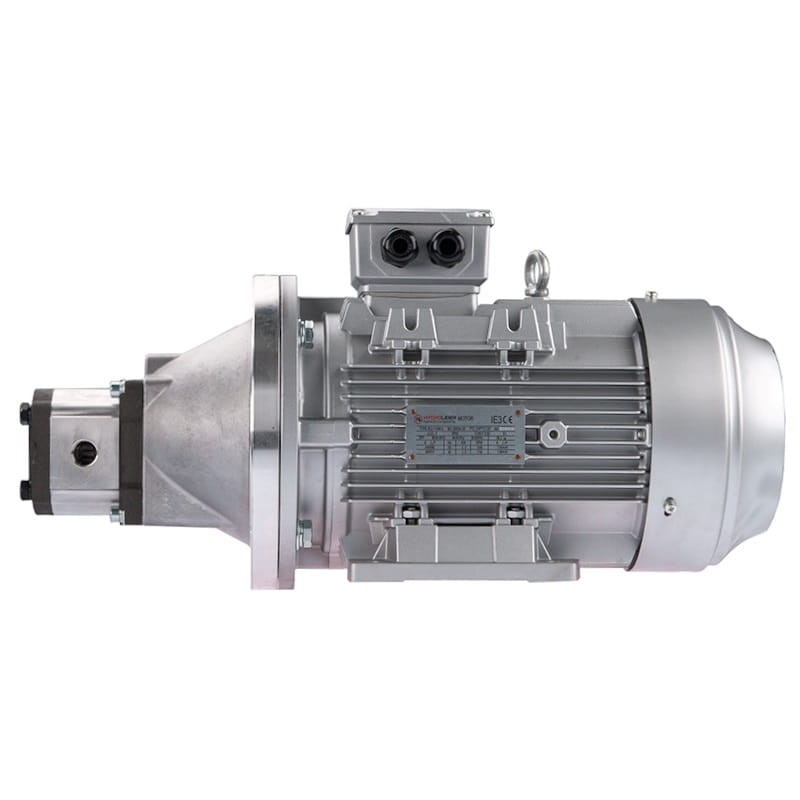

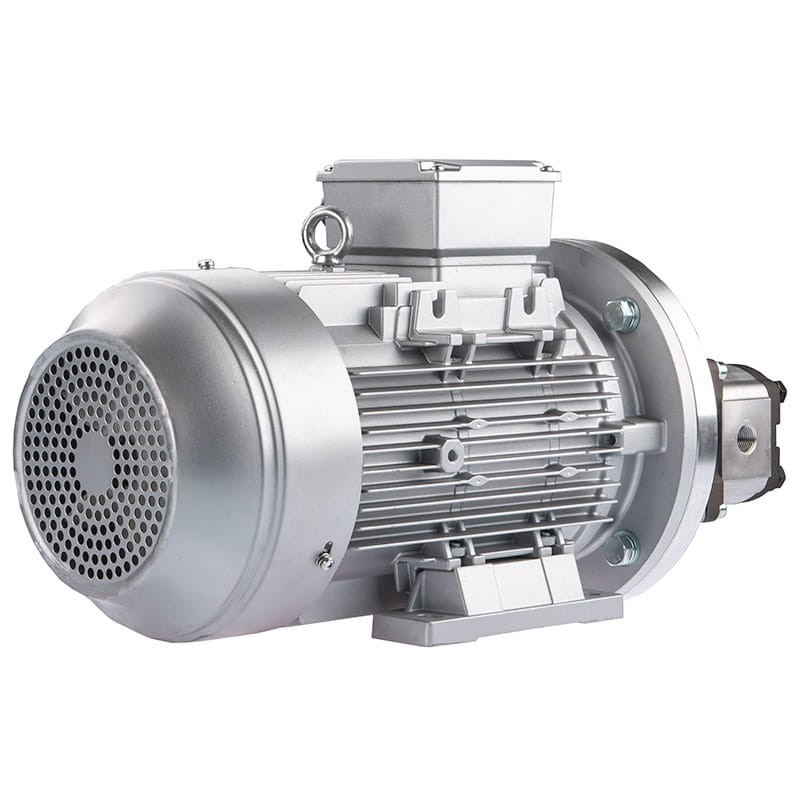

Pompa hydrauliczna zębata prawa 15L + silnik elektryczny 3-fazowy IE3 400V 7,5kW 24MPa

Pompa hydrauliczna w zestawie z energooszczędnym silnikiem ze specjalnym korpusem doskonale odprowadzającym ciepło, przystosowanym do pracy ciągłej pod obciążeniem.

15L/min

24MPa

• silnik elektryczny
• łapy do mocowania silnika
• pompa hydrauliczna zębata
• łącznik dzwonowy
• sprzęgło kłowe
• przyłącza i śruby

Opis ogólny i warunki pracy:

Seria silników AHC3 to klatkowe silniki indukcyjne o sprawności IE3 z miedzianym uzwojeniem stojana o niskim poborze prądu i bardzo dużej wydajności pracy.

Wykonane w klasie szczelności IP55. Przeznaczone do pracy przy temp. otoczenia nieprzekraczającej 40°C i wysokości nad poziomem morza nie większej niż 1000m. Częstotliwość pracy: 50Hz. Maksymalna temperatura silnika, przy normalnych warunkach pracy, nie powinna przekraczać 100°C. Silniki wyposażone są w czujniki PTC ustawione na 130°C. Silniki powinny być montowane w miejscach, w którym będą miały odpowiednią wentylację wymaganą do chłodzenia.

Napięcie i podłączenie:

• Silniki należy podłączać do sieci, stosując zabezpieczenie przed przeciążeniem. Zabezpieczenia muszą być zgodne z parametrami silnika.
• Silniki do 3kW: połączenie 230V w △, 400V połączenie w Y
• Silniki 4kW i więcej: połączenie 400V w △, 690V połączenie w Y
• W skrzynce zaciskowej znajduje się 6 złączy. Silnik podłącz zgodnie ze schematem znajdującym się pod pokrywką skrzynki zaciskowej Y lub △.

PARAMETRY TECHNICZNE SILNIKA:

AHC3 132 M1-4

7,5

10

400

7,5

71

1460

prawy lub lewy

38

tak (8mm)

IP55 obustronne

tak (fi 300mm)

tak

aluminium

miedź

PARAMETRY TECHNICZNE POMPY:

Wydajność w tym zestawie (l/min):

Kierunek obrotów:

Ciśnienie maksymalne w tym zestawie (MPa):

Ciśnienie maksymalne wg producenta (MPa):

Przyłącza ssanie (G):

Przyłącza tłoczenie (G):
