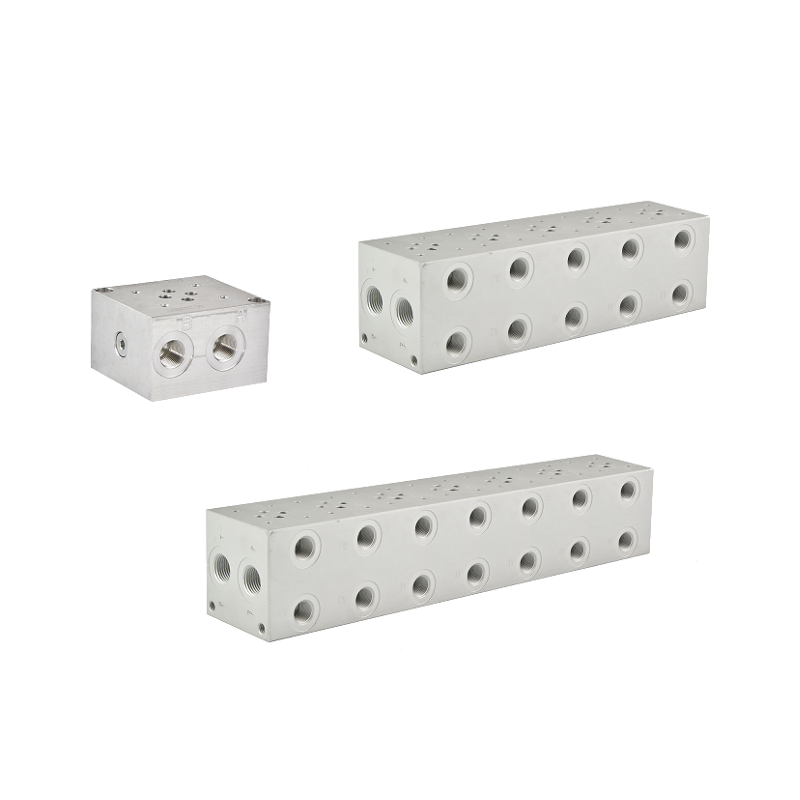

Płyta zaworowa rozdzielacza blokowego CETOP 3 NG6

PŁYTA PRZYŁĄCZENIOWA BLOK ZAWOROWY CETOP 3 NG6

DO WYBORU OD 1 DO 10 SEKCJI

 - Na aukcji dostępne są różne warianty w zależności od ilości sekcji

                     - Przed wybraniem opcji "do koszyka" wybierz wielkość bloku zaworowego.

Posiada szerokie zastosowanie w układach hydraulicznych w budownictwie, rolnictwie i przemyśle.

Płyty przyłączeniowe lub inaczej bloki zaworowe wchodzą w skład kompletnych rozdzielaczy hydraulicznych

 typu CETOP. Pełnią rolę podstawy do przykręcenia rozdzielaczy suwakowych typu CETOP 3 NG6.

Rozdzielacze suwakowe do zabudowy płytowej, służą do sterowania kierunkiem przepływu oleju, wynikiem

 tego jest określony ruch lub zatrzymanie odbiornika np. siłownika lub silnika hydraulicznego.

INFORMACJE OGÓLNE:

Płyty ze stopu aluminium, posiadają zamontowany zawór przelewowy oraz port do przykręcenia manometru.

Przyłącza: P i T gwint 1/2" ; wyjścia na odbiorniki gwint 3/8"

Maksymalny przepływ: 50L/min

RYSUNEK TECHNICZNY:

SCHEMAT HYDRAULICZNY:

ZAKRES CIŚNIEŃ:

 Ciśnienie nominalne: 200bar

Ciśnienie maksymalne: 240bar

ZAKRES TEMPERATUR I TYP OLEJU:

Dopuszczalna temperatura otoczenia: -40 C do +60 C

 Dopuszczalna temperatura oleju: -15 C do +80 C

 Zalecany olej hydrauliczny na bazie oleju mineralnego np. HL 32 lub HL 46

 Zalecana filtracja oleju na poziomie 10 - 15 µ
