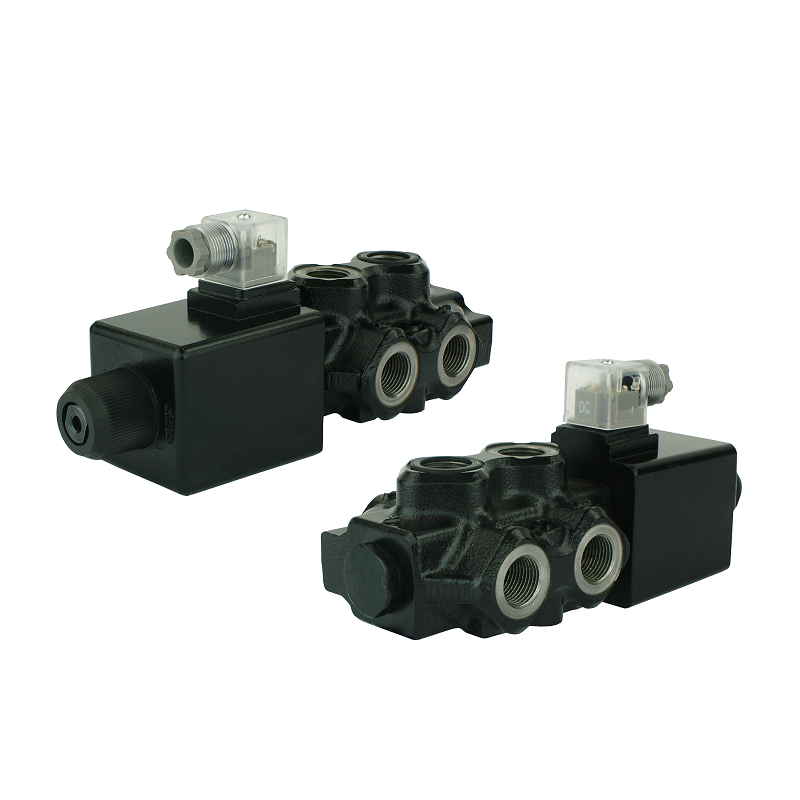

Elektrozawór WALVOIL dzielnik hydrauliczny 6/2 90L sterowany elektrycznie 24V

Dostępność: Zapytaj o termin dostawy ?
Wysyłka w: 24 godziny
ilość szt
dodaj do obserwowanych
Producent: WALVOIL
Kod produktu: 1.23.00.018

Opis



DZIELNIK ( ELEKTROZAWÓR ) 6/2 24V WALVOIL 1/2"



W zestawie: Wtyczka elektryczna

Prąd: Zasilanie prąd stały (DC) 24V

Zalecany przepływ oleju w układzie: 0 - 90 l/min.

Zalecany zakres temperatur oleju:

Dopuszczalna temperatura otoczenia: -40 C do +60 C

Dopuszczalna temperatura oleju: -15 C do +80 C

Zalecana filtracja oleju na poziomie 10 - 15 µ

Zalecany olej hydrauliczny na bazie oleju mineralnego np. HL 32

lub HL 46



Zakres ciśnień:

Maksymalne ciśnienie na zasilaniu: 200Bar

Maksymalne ciśnienie na powrocie: 50Bar

Maksymalne ciśnienie na sekcjach: 200Bar



Przykładowe sterowanie: dwa niezależnie działające siłowniki

2-stronnego działania sterowane z jednej sekcji w rozdzielaczu

hydraulicznym.

Sterowanie:

Suwak dwupozycyjny (1 - 2), na sprężynie, czyli sam wraca do pozycji neutralnej po odcięciu dopływu prądu. Podczas gdy suwak jest w pozycji neutralnej (1), możliwe jest sterowanie siłownikiem nr.1

Zasada działania suwaka:

  • Pozycja 1 neutralna (dopływ prądu do cewki jest odcięty) możliwość sterowania siłownikiem nr. 1.
  • Pozycja 2 robocza (dopływ prądu do cewki) możliwość sterowania siłownikiem nr. 2.

Podłączenie:

Zasilanie z sekcji rozdzielacza (A, B): gwint wew. BSP 1/2''

Wyjście na siłownik nr. 1 (C, D): gwint wew. BSP 1/2''

Wyjście na siłownik nr. 2 (E, F): gwint wew. BSP 1/2''
