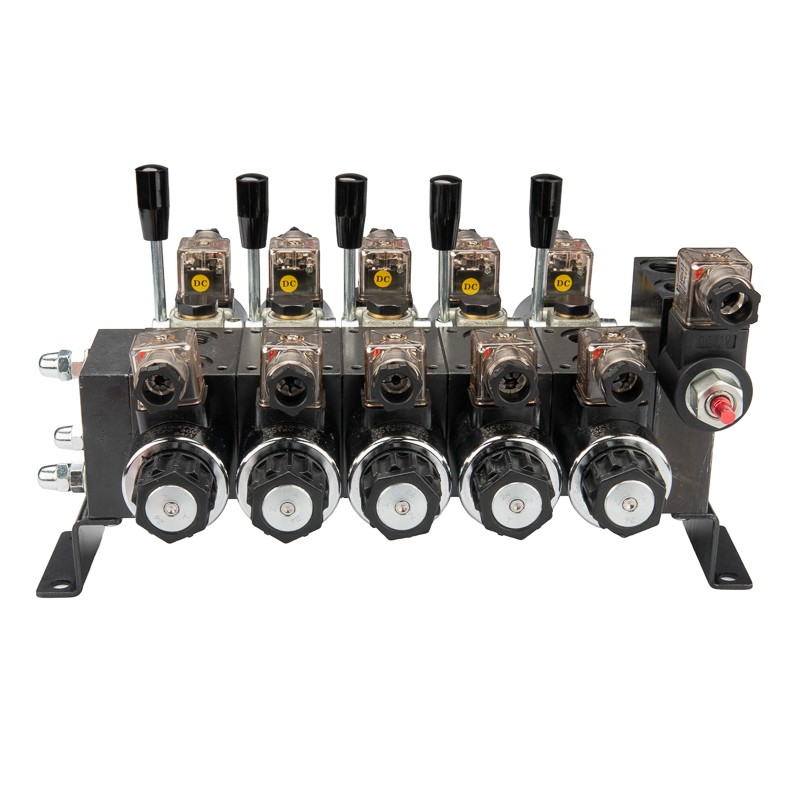

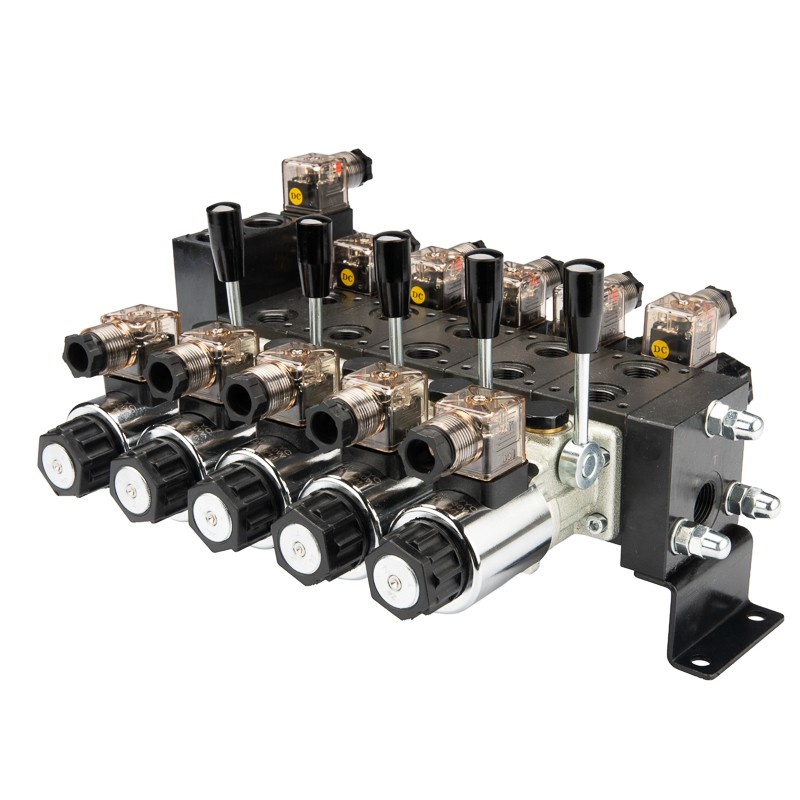

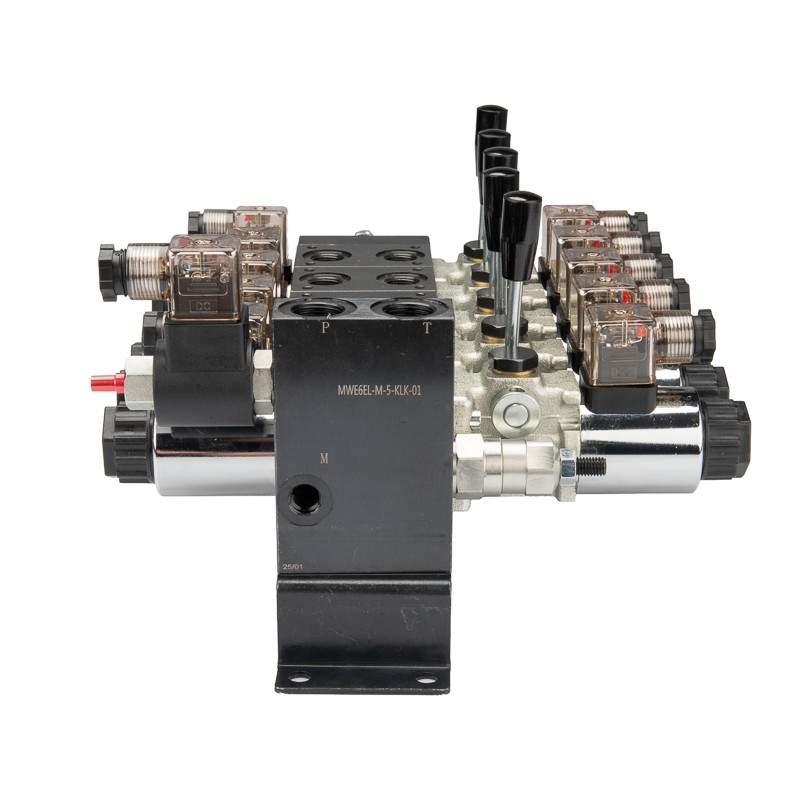

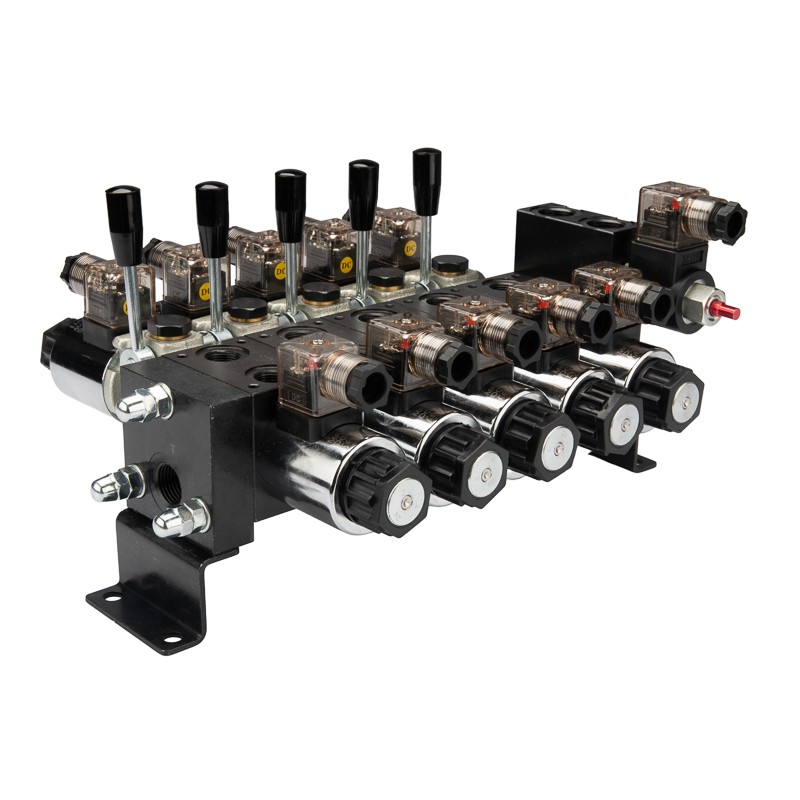

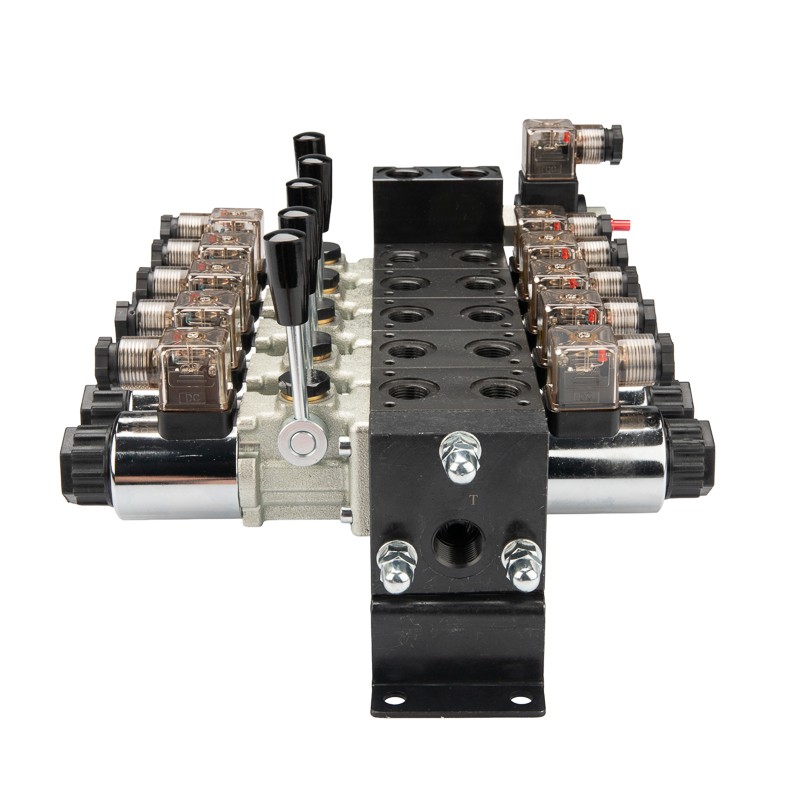

Rozdzielacz hydrauliczny 5 sekcyjny blokowy typu CETOP 40L/min sterowany elektrycznie + ręcznie


ROZDZIELACZ HYDRAULICZNY CETOP 5 SEKCYJNY 40 L/min 12V STEROWANY ELEKTRYCZNIE + RĘCZNIE



 Zastosowanie:

Posiada szerokie zastosowanie w układach hydraulicznych w budownictwie, rolnictwie i przemyśle.

Rozdzielacz przystosowany jest do różnego rodzaju maszyn takich jak: maszyny rolnicze, ciągniki,
opryskiwacze, tury, cyklopy, ładowacze HDS, maszyny budowlane, ładowarki, koparki, zamiatarki,
 maszyny przemysłowe i do innych urządzeń sterowanych hydraulicznie.
Idealny do maszyn i pojazdów, w których wymagane jest sterowanie rozdzielaczem hydraulicznym z dwóch miejsc
np. elektrycznie z kabiny operatora oraz ręcznie za pomocą dźwigni znajdujących się bezpośrednio przy rozdzielaczu. Rozwiązanie to stosowane jest m.in.
w instalacjach hydraulicznych HDS oraz w dźwigach.


Informacje ogólne:

Ilość obsługiwanych sekcji roboczych: 5
Zalecany przepływ oleju w układzie: 40 L/min
Zasilanie: 12V
 Maksymalne ciśnienie operacyjne: 250Bar
Sterowanie cylindrami dwustronnymi.
Zalecana filtracja oleju 10 - 15 µ.
Dodatkowe wyposażenie: wspornik mocowania

 Sterowanie:

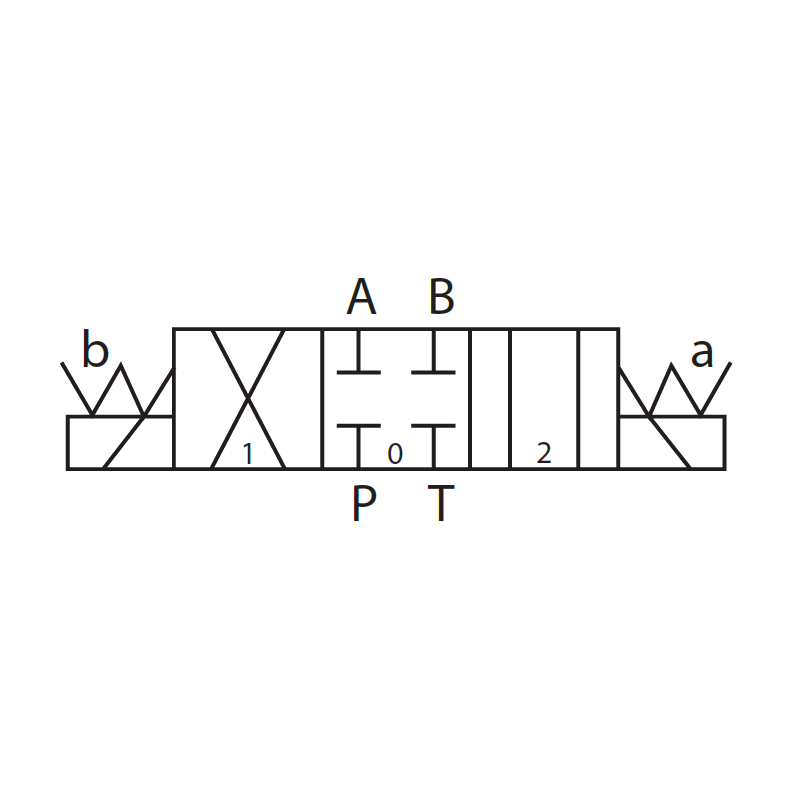

Suwak trzypozycyjny typu E (1–0–2) wyposażony w sprężynę powrotną automatycznie wraca do pozycji neutralnej po zwolnieniu dźwigni lub odłączeniu zasilania.
W położeniu neutralnym (0) olej swobodnie przepływa przez rozdzielacz do kanału powrotnego, dzięki czemu pompa hydrauliczna nie pracuje pod ciśnieniem i pozostaje odciążona.

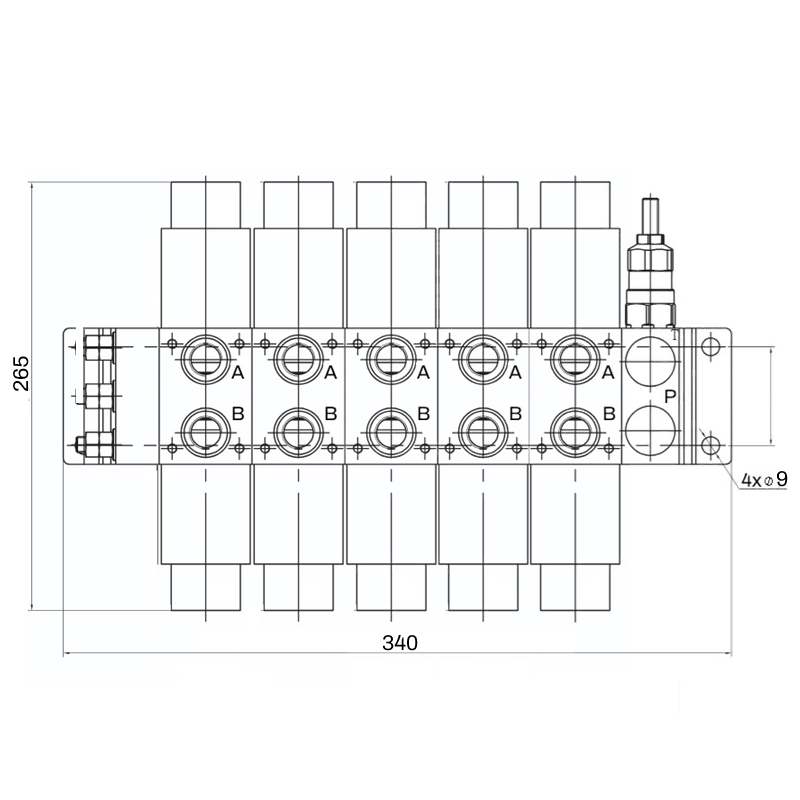

Podłączenie:

 P: zasilanie z pompy gwint wewnętrzny: BSP 1/2"
T: powrót do zbiornika gwint wewnętrzny: BSP 1/2"
A i B: wyjścia dla sekcji: gwinty wewnętrzne: BSP 3/8"

Maksymalny zakres ciśnień:

 Ciśnienie powietrza nawiewanego: 250 bar;
Maksymalne ciśnienie powrotne: 50 barów;
Maksymalne ciśnienie w sekcjach: 300Bar;
Zawór obejściowy (bezpieczeństwa) ustawiony fabrycznie na 175 bar.
Możliwość samodzielnej regulacji, pełny obrót zmiana o 30Bar.

Zalecany zakres temperatur:

Dopuszczalna temperatura otoczenia: 40°C do +60°C
Dopuszczalna temperatura oleju: 15°C do +80°C
