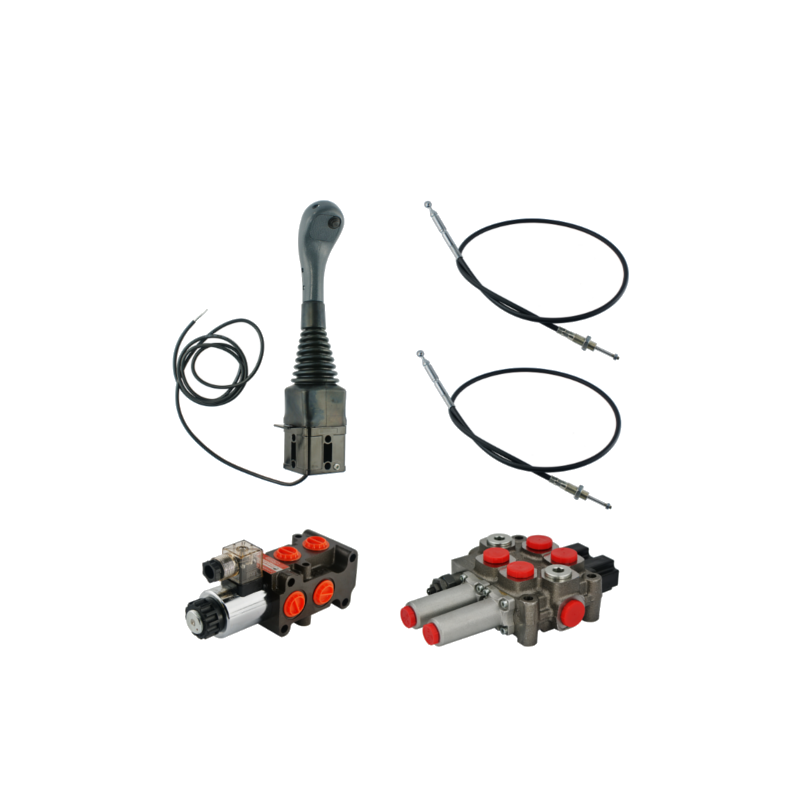

Zestaw 3 sekcyjny do tura w układzie hydraulicznym zamkniętym (o stałym ciśnieniu np. w John Deere ): rozdzielacz 60L + elektrozawór + joystick + dwie linki

ZESTAW HYDRAULICZNY 3-SEKCYJNY 60L/min

JOYSTICK Z PRZYCISKIEM + DWIE LINKI + ROZDZIELACZ + ELEKTROZAWÓR

Posiada szerokie zastosowanie w układach hydraulicznych w budownictwie, rolnictwie i przemyśle.

Zestaw przystosowany jest do różnego rodzaju maszyn takich jak: maszyny rolnicze, ciągniki,

opryskiwacze, tury, cyklopy, ładowacze HDS, maszyny budowlane, ładowarki, koparki, zamiatarki,

 maszyny przemysłowe i do innych urządzeń sterowanych hydraulicznie.

Zestaw przeznaczony do pracy w maszynach z układem zamkniętym o stałym ciśnieniu, gdzie jedna

pompa zasila jednocześnie układ kierowniczy (orbitrol) oraz hydraulikę w ładowaczu np. w większości

ciągników John Deere.

INFORMACJE OGÓLNE:

Sterowanie joystickiem niesie ze sobą wiele zalet, które powodują, że praca staje się szybsza, bardziej

przyjemna i bezpieczna. Joystick to przede wszystkim bardziej komfortowe, wygodne i precyzyjne

 sterowanie maszyną.

 Montaż joysticka wewnątrz kabiny i wyrzucenie rozdzielacza na zewnątrz sprawia, że kabina pozostaje

czysta i bez wycieków oleju.

JOYSTICK Z JEDNYM PRZYCISKIEM:

Przystosowany do mechanicznego sterowania dwoma sekcjami w rozdzielaczu. Dodatkowo posiada

 przycisk i wyjście wiązki elektrycznej, co dodatkowo umożliwia sterowanie np. elektrozaworem.

Elementy konstrukcyjne wewnątrz joysticka aluminiowe, obudowa z mocnego tworzywa.

Produkcja europejska NIMCO, gwarancja 2 lata.

LINKI:

Długość linek w standardzie: 2m (takie wysyłamy jeśli klient nie zaznaczy inaczej).

Możliwość zmiany długości linek na 1m ; 1,5m ; 2,5m ; 3m bez zmiany ceny zestawu.

Gwinty od strony rozdzielacza: korpus linki M16x1.5, cięgno linki M6x1.

Od strony joysticka kulka średnicy 14mm.

Produkcja polska, wyprodukowano dla Agricola Hydraulic Components.

ROZDZIELACZ HYDRAULICZNY DWU-SEKCYJNY:

Maksymalny przepływ do 60L/min

Zalecane sterowanie rozdzielaczem za pomocą linek i joysticka.

Sterowanie cylindrami jednostronnymi i dwustronnymi.

Produkcja włoska GALTECH, gwarancja: 2 lata

STEROWANIE:

Oba suwaki trzy-pozycyjne (1 - 0 - 2), na sprężynie, czyli same wracają do pozycji neutralnej

 jeśli linka jest luźna.

 Pozycja 0 neutralna (linka jest luźna) tłoczysko cylindra stoi ale olej trzyma ciśnienie w układzie.

Pozycja 1 robocza (linka ciągnie suwak) tłoczysko cylindra wysuwa się.

Pozycja 2 robocza (linka popycha suwak) tłoczysko cylindra chowa się.

PODŁĄCZENIE:

Gwinty wewnętrzne w korpusie:

 Port przyłączeniowy zasilanie: 1/2''

Port przyłączeniowy powrót: 1/2''

Porty przyłączeniowe sekcje : 1/2''

Przyłącza do linek:

Gwint wewnętrzny rurki: M16x1.5

Gwint wewnętrzny końcówki suwaka: M6x1.5

ZAKRES CIŚNIEŃ:

 Maksymalne ciśnienie na zasilaniu: 250Bar

Maksymalne ciśnienie na powrocie: 50Bar

Maksymalne ciśnienie na sekcjach: 300Bar

Zawór przelewowy ustawiony fabrycznie na 175Bar

Możliwość samodzielnej regulacji, pełny obrót zmiana o 30Bar.

ZAKRES TEMPERATUR I TYP OLEJU:

Dopuszczalna temperatura otoczenia: -40 C do +60 C

Dopuszczalna temperatura oleju: -15 C do +80 C

Zalecany olej hydrauliczny na bazie oleju mineralnego np. HL 32 lub HL 46

ELEKTROZAWÓR 6/2 DO TRZECIEJ SEKCJI:

INFORMACJE OGÓLNE:

Maksymalny przepływ do 50L/min

Zasilanie: 12V

Produkcja bułgarska Badestnost , gwarancja: 2 lata

STEROWANIE:

Suwak dwupozycyjny na sprężynie, czyli sam wraca do pozycji neutralnej po odcięciu dopływu prądu.

Zasada działania suwaka:

Pozycja 1 (dopływ prądu do cewki odcięty) mozliwość sterowania cylindrem nr 1.

Pozycja 2 (dopływ prądu do cewki otwarty) brak możliwości sterowania cylindrem nr 1,

za to możliwość sterowania cylindrem nr. 2.

PODŁĄCZENIE:

Gwinty wewnętrzne w korpusie:

 Port przyłączeniowy zasilanie: 1/2''

Port przyłączeniowy powrót: 1/2''

Porty przyłączeniowe sekcje : 1/2''

ZAKRES CIŚNIEŃ:

Maksymalne ciśnienie: 210Bar

ZAKRES TEMPERATUR I TYP OLEJU:

Dopuszczalna temperatura otoczenia: -40 C do +60 C

Dopuszczalna temperatura oleju: -15 C do +80 C

Zalecany olej hydrauliczny na bazie oleju mineralnego np. HL 32 lub HL 46

Zalecana filtracja oleju na poziomie 10 - 15 µ
