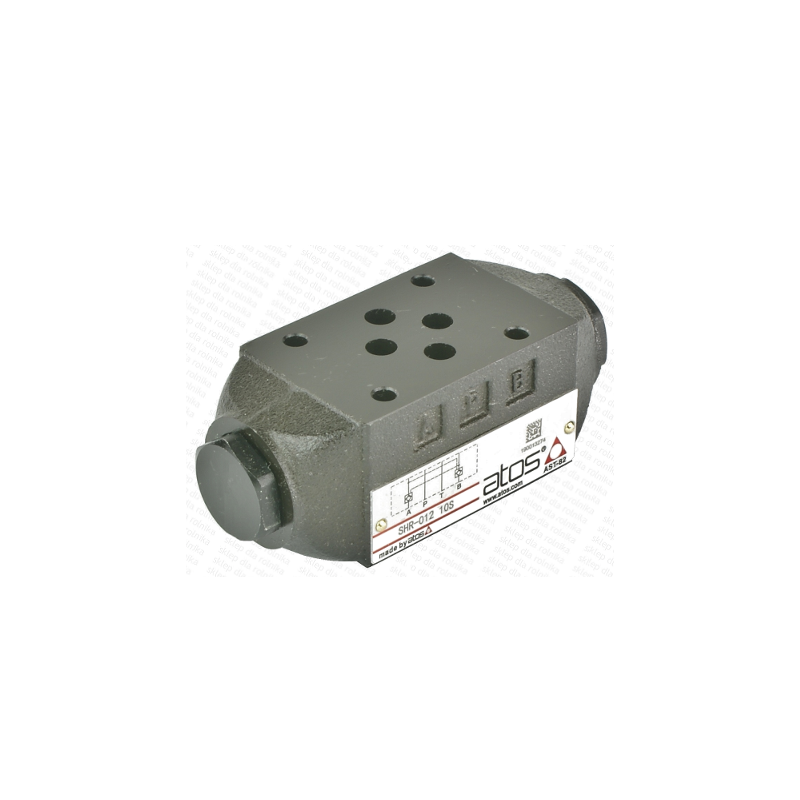

Zawór zwrotny sterowany "zamek" rozdzielacza blokowego CETOP 03 NG06

ZAWÓR WARSTWOWY ZWROTNY STEROWANY "ZAMEK"

PASUJE DO ROZDZIELACZY CETOP 03 NG06

Posiada szerokie zastosowanie w układach hydraulicznych w budownictwie, rolnictwie i przemyśle.

 Zawór zwrotny sterowany bliźniaczy inaczej "zamek" służy do blokowania ruchu tłoczyska siłownika

w obu kierunkach. Zapewnia stabilizację pozycji tłoczyska w momencie, gdy nie sterujemy rozdzielaczem

a na siłownik działają duże siły. Blokada zaworu przestaje działać w momencie, gdy zaczniemy sterować

rozdzielaczem hydraulicznym.

Numery porównawcze: SHR-012, HR-012, Z2S6

Rozmiar: NG06, CETOP 3

Sterowanie: podwójne A i B

Otwarcie zaworu zwrotnego: 0,5 bar

Stosunek powierzchni: 3,3:1

Ciecz robocza: hydrauliczny olej mineralny

Zakres temperatury cieczy roboczej: od -20°C do +80°C

Zakres temperatury otoczenia: od -30°C do +70°C

Lepkość cieczy roboczej: zalecana 15 cSt - 100 cSt, dopuszczalna 2,8 cSt - 500 cSt

Filtracja: ISO 4406 klasa 21/19/16, zalecany filtr pełno-przepływowy co najmniej 25μm

Dopuszczalne ciśnienie: 350 bar

Maksymalny przepływ: 60 L/min

RYSUNEK TECHNICZNY Z WYMIARAMI CAŁEGO ZAWORU:

RYSUNEK TECHNICZNY Z WYMIARAMI PŁYTY PRZYŁĄCZENIOWEJ:
