Zawór zwrotny bliźniaczy VBPDE "zamek" blokada siłownika dwustronnego działania gwinty: 1/2" przepływ: 50L/min ciśnienie max: 350bar

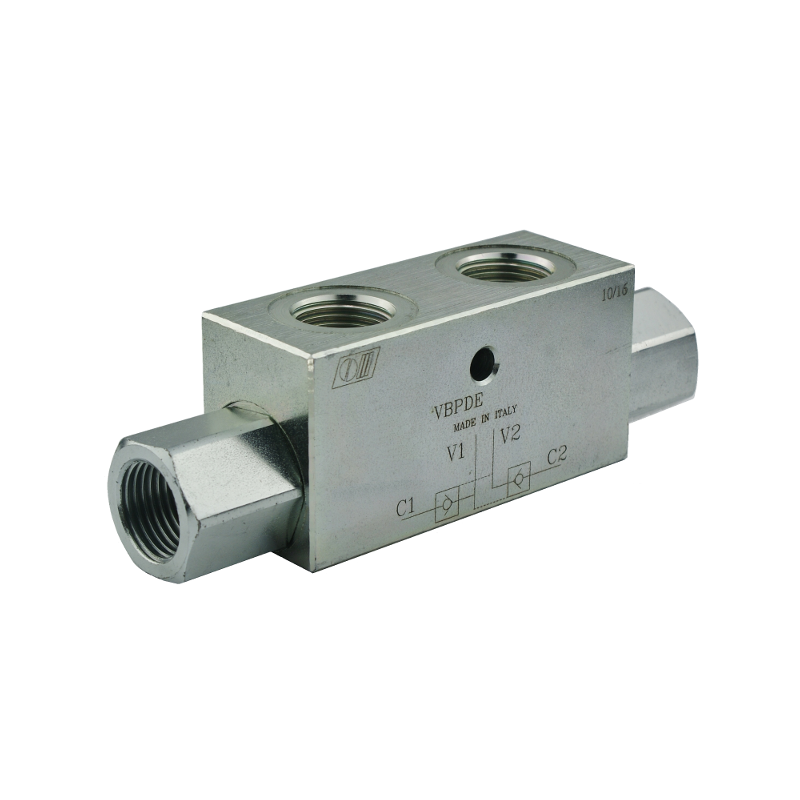

ZAWÓR HYDRAULICZNY ZWROTNY "ZAMEK" VBPDE 1/2"

 DO SIŁOWNIKA DWUSTRONNEGO DZIAŁANIA

Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, budownictwie i przemyśle.

Zawór przystosowany jest do różnego rodzaju maszyn takich jak: Tury, cyklopy, maszyny rolnicze

 i przemysłowe, wózki widłowe i innych urządzeń sterowanych hydraulicznie.

 Zawór zwrotny sterowany bliźniaczy inaczej "zamek" służy do blokowania ruchu tłoczyska siłownika

w obu kierunkach. Zapewnia stabilizację pozycji tłoczyska w momencie gdy nie sterujemy rozdzielaczem

a na siłownik działają duże siły. Blokada zaworu przestaje działać w momencie gdy zaczniemy sterować

rozdzielaczem hydraulicznym.

INFORMACJE OGÓLNE:

 Podłączenie: Podłącz V1 i V2 do linii zasilających np. sekcji w rozdzielaczu hydraulicznym.

 Podłącz C1 i C2 do odbiornika np. siłownika dwustronnego działania.

 Przepływ z V1 do C1 i z V2 do C2 jest całkowicie zablokowany gdy na V1 i V2 nie działa ciśnienie.

 Przepływ z V1 do C1 i z V2 do C2 otwiera się gdy na V1 lub V2 działa ciśnienie.

 Maksymalny przepływ: 50L/min

Ilość otworów hydraulicznych w korpusie: 4

 Gwinty wewnętrzne w korpusie: 1/2''

 Materiał: stal galwanizowana

ZAKRES CIŚNIEŃ:

Dopuszczalne maksymalne ciśnienie: 350bar

  Ciśnienie otwarcia przepływu z V do C: 6 bar

ZAKRES TEMPERATUR I TYP OLEJU:

Dopuszczalna temperatura otoczenia: -40 C do +60 C

Dopuszczalna temperatura oleju: -15 C do +80 C

Typ oleju: Olej hydrauliczny na bazie oleju mineralnego

SCHEMAT GRAFICZNY:
