Zawór zwrotno odcinający ze sprężyną gwinty: M22x1.5 przepływ: 80L/min ciśnienie max: 400bar

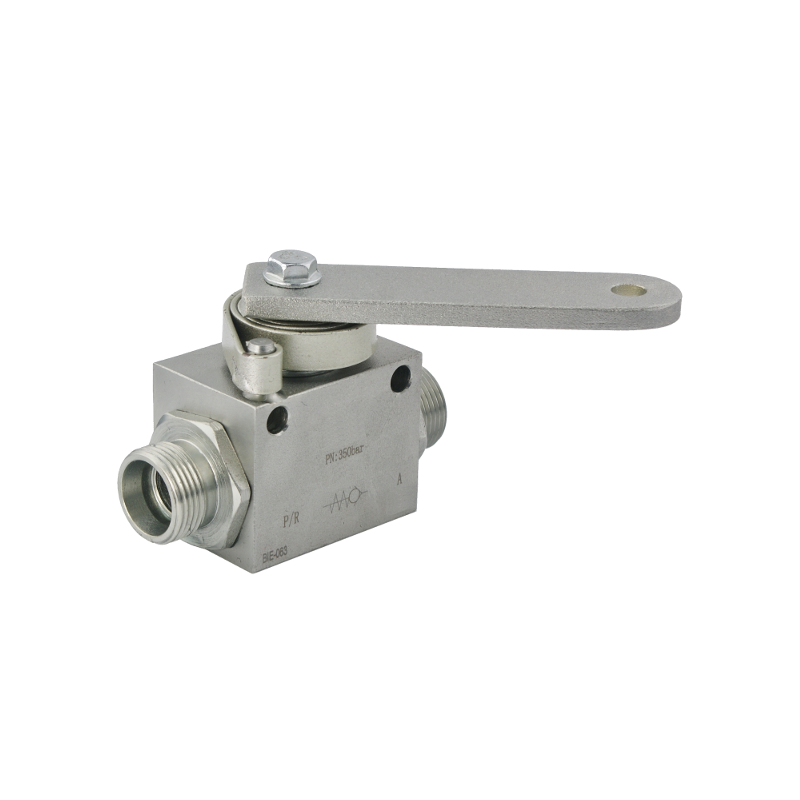

ZAWÓR HYDRAULICZNY ODCINAJĄCY KULOWY NA SPRĘŻYNIE

  DO PRZYCZEPY WYWROTKI GWINTY M22x1.5

Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, budownictwie i przemyśle.

 Zawór hydrauliczny kulowy, w odpowiednim momencie odcina przepływ oleju z pompy do siłownika

wywrotu. Ogranicza w sposób mechaniczny skrajne położenie skrzyni ładunkowej.

 W pozycji fabrycznej zawór jest otwarty, przesunięcie dźwigni przy pomocy metalowej linki połączonej

ze skrzynią ładunkową powoduje zamknięcie przepływu oleju. Zawór odblokowuje się po tym jak na linii

zasilającej nastąpi spadek ciśnienia.

INFORMACJE OGÓLNE:

 Podłączenie: Przyłącz P/R do linii zasilającej oraz A do siłownika wywrotu.

Maksymalny przepływ: 80L/min

 Ilość otworów hydraulicznych: 2

 Gwinty zewnętrzne na korpusie: M22x1,5

 Materiał: stal galwanizowana

ZAKRES CIŚNIEŃ:

Dopuszczalne maksymalne ciśnienie: 400bar

ZAKRES TEMPERATUR I TYP OLEJU:

Dopuszczalna temperatura otoczenia: -40 C do +60 C

Dopuszczalna temperatura oleju: -15 C do +80 C

Typ oleju: Olej hydrauliczny na bazie oleju mineralnego

SCHEMAT GRAFICZNY:
