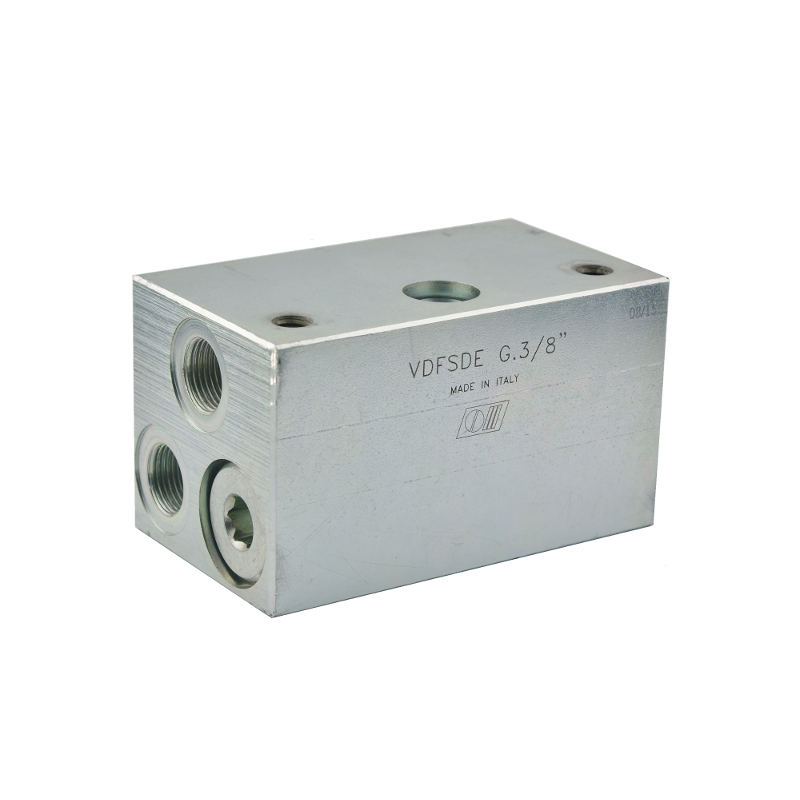

Zawór znacznika siewnika VDFSED gwinty: 3/8" ciśnienie max: 350bar do siewników z siłownikami dwustronnego działania

Produkcja:

Oryginalny włoski produkt marki Oleodinamica Marchesini, symbol: VDFSED 3/8"; 1.35.53.002

Zastosowanie:

Zawór ten stosowany jest do hydraulicznego sterowania znacznikami śladów w siewnikach, sadzarkach do ziemniaków i podobnych maszynach. Operator po odpowiednim połączeniu zaworu z siłownikami może dowolnie przełączać pozycje znaczników, nie wysiadając z kabiny ciągnika.

Przystosowany do siewników w których sterowanie znacznikami odbywa się za pomocą dwóch siłowników dwustronnego działania. Zawór daje możliwość sterowania siewnikiem w ciągnikach  z dwoma wyjściami hydraulicznymi lub poprzez jedną sekcję z wyjściami A i B w rozdzielaczu hydraulicznym.

Zasada działania:

Operator, po odpowiednim połączeniu zaworu z siłownikami, może dowolnie przełączać pozycje znaczników nie wysiadając z kabiny ciągnika.

Sekwencja zdarzeń po puszczeniu ciśnienia
oleju na V2:

Znacznik A się wysuwa - Znacznik A się chowa - Znacznik B się wysuwa - Znacznik B się chowa

Podłączenie:

Przyłącz V1 i V2 do linii zasilającej np. do gniazd w ciągniku lub dwóch portów A i B  w sekcji rozdzielacza. Przyłącz jedną stronę A i B z zaworu do portów C2 w siłownikach dwustronnego działania.

Przyłącz drugą stronę A i B z zaworu do portów C1 w siłownikach.

Zaletą zaworu VDFSDE w porównaniu do pojedynczego VDFS jest możliwość podłączenia wszystkich czterech przewodów z siłowników dwustronnych do jednej kostki.

Przy użyciu VDFS do kostki możemy podłączyć tylko dwa przewody z siłowników, a kolejne dwa trzeba mostkować trójnikiem i doprowadzić do ciągnika oddzielnym przewodem.

Dane techniczne:

• Maksymalny przepływ: 40L/min
• Ilość otworów hydraulicznych w korpusie: 6
• Gwinty wewnętrzne w korpusie: BSP 3/8"
• Materiał: stal galwanizowana
• Maksymalne dopuszczalne ciśnienie: 350 bar
• Waga: 2,540 kg

Zakres temperatur i typ oleju:

• Dopuszczalna temperatura otoczenia: -40 C do +60 C
• Dopuszczalna temperatura oleju: -15 C do +80 C
• Typ oleju: Olej hydrauliczny na bazie oleju mineralnego
