Zawór sekwencyjny VS2C ustalający kolejność pracy siłowników gwinty: 1/2" przepływ: 70L/min ciśnienie max: 180bar

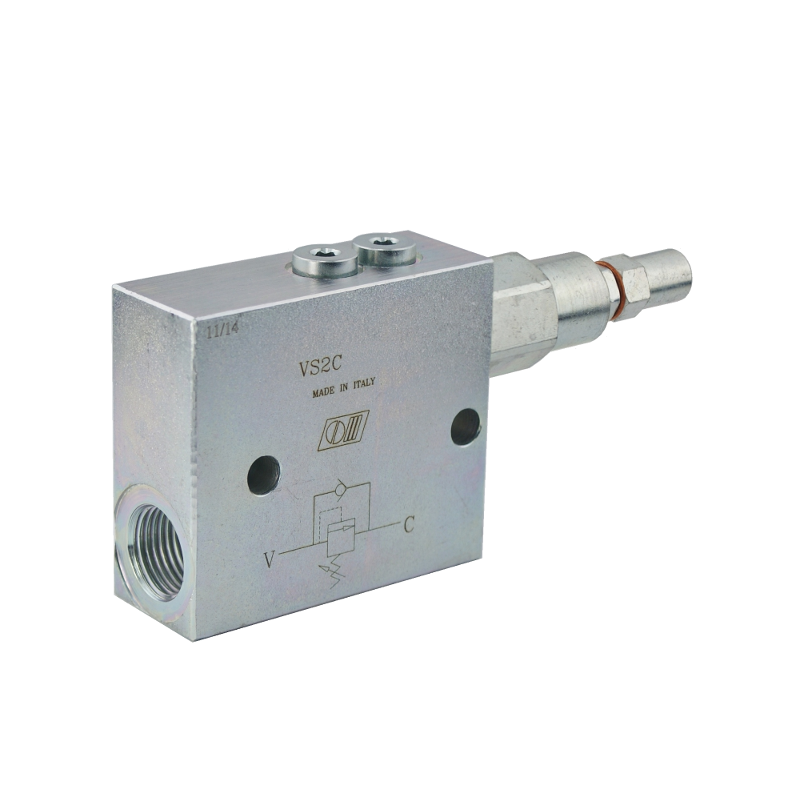

ZAWÓR HYDRAULICZNY SEKWENCYJNY BEZPOŚREDNI VS2C 1/2"

Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, budownictwie i przemyśle.

Zawór sprawdza się w układach w których pracują dwa siłowniki zasilane z jednego źródła np. jednej

sekcji w rozdzielaczu. Zawór pomaga ustalić kolejność pracy tych siłowników niezależnie od ich

 wielkości i obciążenia. Drugi siłownik zaczyna się wysuwać dopiero po całkowitym wysunięciu

pierwszego lub jeśli pierwszy w trakcie wysuwu napotka opór który spowoduje wzrost ciśnienia

i otwarcie zaworu sekwencyjnego. Poniżej można zobaczyć konkretne schematy i zastosowania

 tych zaworów:

USTAWIENIE KOLEJNOŚCI WYSUWU DWÓCH SIŁOWNIKÓW JEDNOSTRONNYCH

ZA POMOCĄ JEDNEGO ZAWORU SEKWENCYJNEGO:

USTAWIENIE KOLEJNOŚCI PRACY DWÓCH SIŁOWNIKÓW DWUSTRONNYCH

ZA POMOCĄ DWÓCH ZAWORÓW SEKWENCYJNYCH:

Regulacja zaworu odbywa się za pomocą pokrętła, możliwość zabezpieczenia ustawień za pomocą

 nakrętki kontrującej.

INFORMACJE OGÓLNE:

Podłączenie: Przyłącz V do linii zasilającej. Przyłącz C do odbiornika który ma

 zacząć pracować w drugiej kolejności.

Maksymalny przepływ: 70L/min

 Ilość otworów hydraulicznych w korpusie: 2

 Gwinty wewnętrzne w korpusie [BSP]: 1/2''

 Materiał: stal galwanizowana

ZAKRES CIŚNIEŃ:

Zakres regulacji ciśnień na zaworze: 10-180bar

 Fabryczne ustawienie zaworu: 90bar

 Regulacja zaworu: 30bar na pełen obrót

ZAKRES TEMPERATUR I TYP OLEJU:

Dopuszczalna temperatura otoczenia: -40 C do +60 C

Dopuszczalna temperatura oleju: -15 C do +80 C

Typ oleju: Olej hydrauliczny na bazie oleju mineralnego

SCHEMAT GRAFICZNY:
