Zawór ręczny kulowy centralnie zamknięty 4-drogowy 4/3 gwinty wewnętrzne: 3/4" przepływ: 100L/min ciśnienie max: 250bar

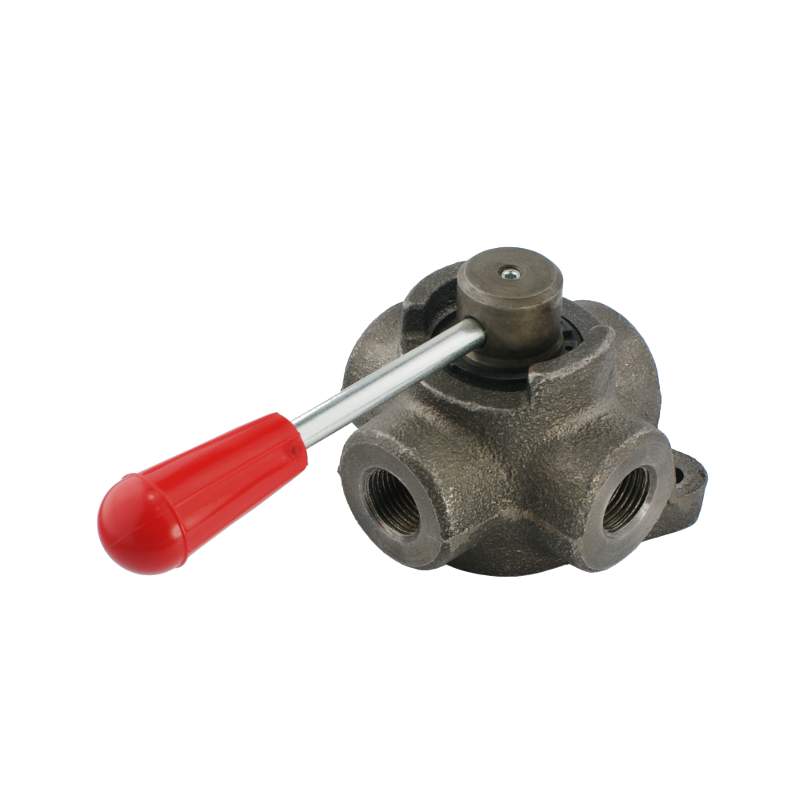

ZAWÓR HYDRAULICZNY CZTERODROGOWY KULOWY 3/4"

CENTRALNIE ZAMKNIĘTY - czyli jeśli dźwignia jest w pozycji neutralnej "0"

 to wszystkie porty P, T, A, B są od siebie odcięte.

Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, budownictwie i przemyśle.

Zaworem można sterować nawet przy wysokim ciśnieniu. Posiada gwinty wewnętrzne w korpusie, dzięki

temu przykręcając do niego przyłącza można dowolnie wyprowadzić z niego różne typy gwintów w

 zależności od potrzeb.

INFORMACJE OGÓLNE:

 Możliwość ustawienia dźwigni w trzech pozycjach. Poniżej schemat przedstawiający kierunek przepływu

oleju w zależności od ustawienia dźwigni:

Podłączenie: Przyłącz P do linii zasilającej, T do linii powrotnej.

 Przyłącz A i B do odbiornika np. siłownika lub silnika hydraulicznego.

Maksymalny przepływ: 100L/min

 Ilość otworów hydraulicznych w korpusie: 4

 Gwinty wewnętrzne w korpusie: [BSP] 3/4"

 Materiał: żeliwo

ZAKRES CIŚNIEŃ:

 Dopuszczalne maksymalne ciśnienie: 250bar

ZAKRES TEMPERATUR I TYP OLEJU:

Dopuszczalna temperatura otoczenia: -40 C do +60 C

Dopuszczalna temperatura oleju: -15 C do +80 C

Typ oleju: Olej hydrauliczny na bazie oleju mineralnego

SCHEMAT GRAFICZNY:
