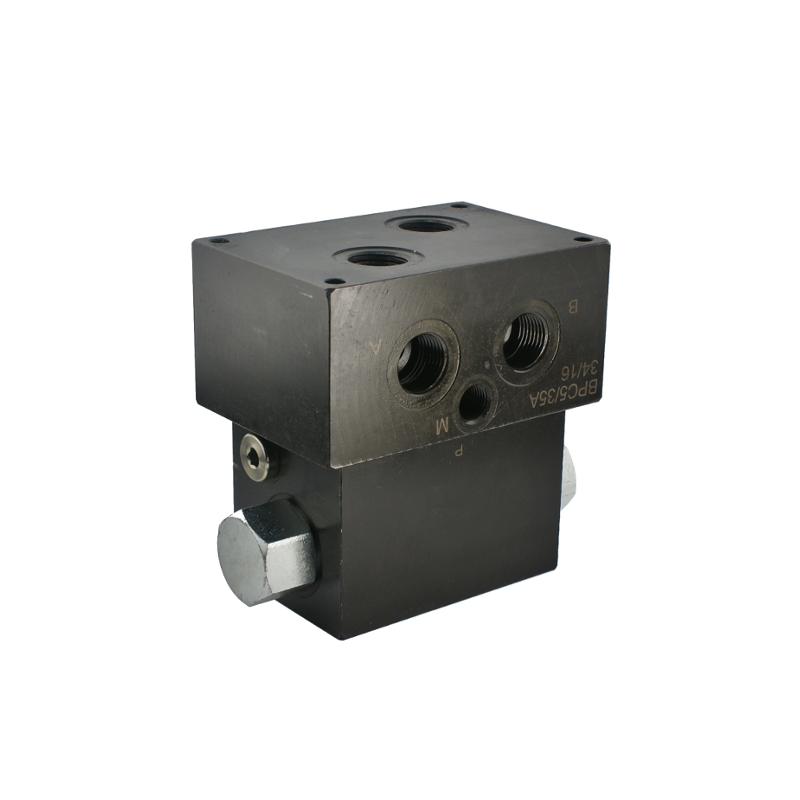

Zawór przełączający automatyczny cetop do wygarniacza obornika gwinty: 1/2" przepływ: 80L/min ciśnienie max: 210bar

ZAWÓR HYDRAULICZNY REWERSYJNY, PRZEŁĄCZAJĄCY

DO WYGARNIACZA OBORNIKA

Ważne !!!

Komplety firmy Agricola  zostały zaprojektowane w ten sposób, by można je było łatwo samodzielnie złożyć. Z uwagi na bezpieczeństwo towaru w transporcie oraz ograniczenia wynikające z regulaminu firm kurierskich, zestaw wysyłany jest w stanie nieskręconym.

Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, budownictwie i przemyśle.

Zawór rewersyjny nazywany również przełączającym lub automatycznym stosowany jest przede

wszystkim do cyklicznego przełączania ruchu siłownika w wygarniaczach obornika.

Zawór podłączony pod stałe ciśnienie oleju np. z pompy lub rozdzielacza, powoduje cykliczną pracę

siłownika dwustronnego działania. Tzn. siłownik wykonuje nieustawiczny ruch posuwisto-zwrotny

 na zmianę wysuwając i chowając tłoczysko.

INFORMACJE OGÓLNE:

  Podłączenie: Przyłącz P i T do linii zasilającej oraz A i B do odbiornika np. siłownika.

 Maksymalny przepływ: 80L/min

 Ilość otworów hydraulicznych w korpusie: 4

 Gwinty wewnętrzne w korpusie [BSP]: 1/2''

 Gwint wewnętrzny w korpusie pod manometr [BSP]: 1/4''

 Materiał: stal oksydowana

ZAKRES CIŚNIEŃ:

Dopuszczalne maksymalne ciśnienie: 350bar

 Fabryczne ustawienie głównego zaworu przelewowego: 250bar

 Możliwość regulacji głównego zaworu przelewowego: 70 - 350bar

 Fabryczne ustawienie zaworów przełączających: 150bar

 Możliwość regulacji zaworów przełączających: 30 - 210bar

ZAKRES TEMPERATUR I TYP OLEJU:

Dopuszczalna temperatura otoczenia: -40 C do +60 C

Dopuszczalna temperatura oleju: -15 C do +80 C

Typ oleju: Olej hydrauliczny na bazie oleju mineralnego

SCHEMAT GRAFICZNY:
