Zawór przeciążeniowo blokujący dwustronny overcenter VBCD DE-A gwinty: 1/2" przepływ: 60L/min ciśnienie max: 350bar

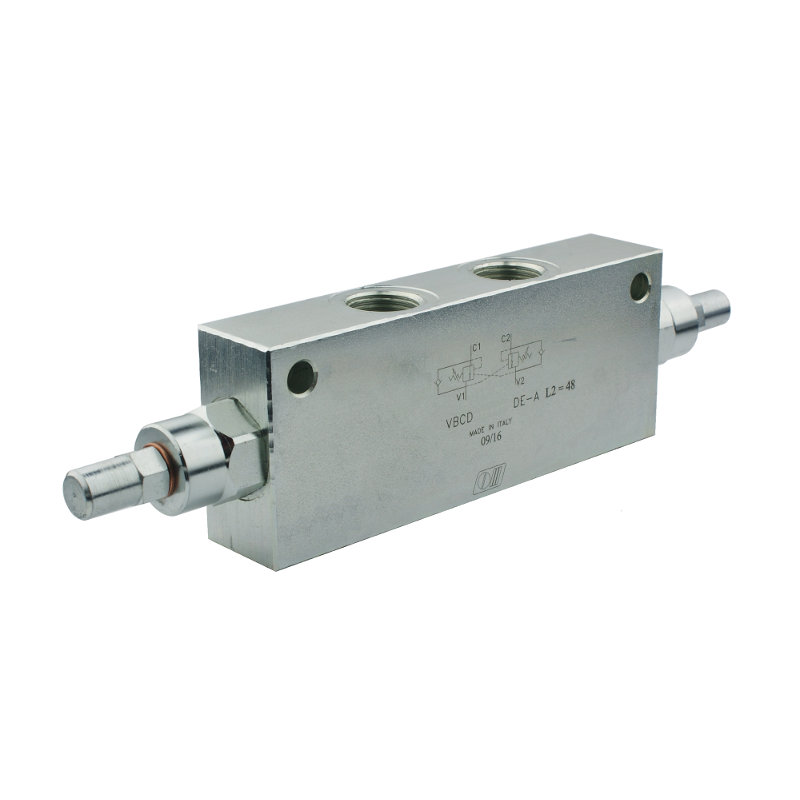

ZAWÓR HYDRAULICZNY OVERCENTER "ZAMEK" VBCD 1/2" DE-A

DO SIŁOWNIKA DWUSTRONNEGO DZIAŁANIA

Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, budownictwie i przemyśle.

Zawór przystosowany jest do różnego rodzaju maszyn takich jak: Tury, cyklopy, maszyny rolnicze i

przemysłowe, wózki widłowe i innych urządzeń sterowanych hydraulicznie.

Zawór "overcenter" jest swoistym połączeniem typowego zamka do siłownika (VBPSE) z zaworem

 przelewowym (VMP). Służy do blokowania ruchu tłoczyska siłownika w obu kierunkach. Ruch

siłownika w przeciwnym kierunku nie jest zabezpieczony. Zapewnia stabilizację pozycji tłoczyska

w momencie gdy nie sterujemy rozdzielaczem a na siłownik działają duże siły.

 Blokada zaworu przestaje działać w momencie gdy zaczniemy sterować rozdzielaczem hydraulicznym

 lub gdy działające na siłownik siły będą zbyt duże i co za tym idzie zostanie przekroczone ciśnienie

ustawione na zaworze.

Zawór może być wykorzystany jako hamulec i blokada obrotów silnika hydraulicznego. W momencie gdy

przestajemy sterować silnikiem, zawór bez narażenia silnika i rozdzielacza na uszkodzenia stopniowo

wyhamuje silnik a następnie zabezpieczy go przed swobodnym obracaniem. Zawór jest w stanie

 wyhamować i zabezpieczyć tylko jeden kierunek obrotów.

INFORMACJE OGÓLNE:

 Podłączenie: Podłącz V1 i V2 do linii zasilających np. sekcji w rozdzielaczu hydraulicznym.

 Podłącz C1 i C2 do odbiornika np. siłownika dwustronnego działania.

 Przepływ z V1 do C1 i z V2 do C2 jest całkowicie zablokowany gdy na V1 i V2 nie działa ciśnienie.

 Przepływ z V1 do C1 i z V2 do C2 otwiera się gdy na V1 lub V2 działa ciśnienie.

 Maksymalny przepływ: 60L/min

 Ilość otworów hydraulicznych w korpusie: 4

 Gwinty wewnętrzne w korpusie: 1/2''

 Materiał: stal galwanizowana

ZAKRES CIŚNIEŃ:

 Dopuszczalne maksymalne ciśnienie: 350bar

 Standardowe ustawienie zaworów przelewowych: 320bar

ZAKRES TEMPERATUR I TYP OLEJU:

Dopuszczalna temperatura otoczenia: -40 C do +60 C

Dopuszczalna temperatura oleju: -15 C do +80 C

Typ oleju: Olej hydrauliczny na bazie oleju mineralnego

SCHEMAT GRAFICZNY:
