Zawór do pługa obrotowego na dwa siłowniki VRAP80/100 gwinty: 3/8" ciśnienie max: 230bar

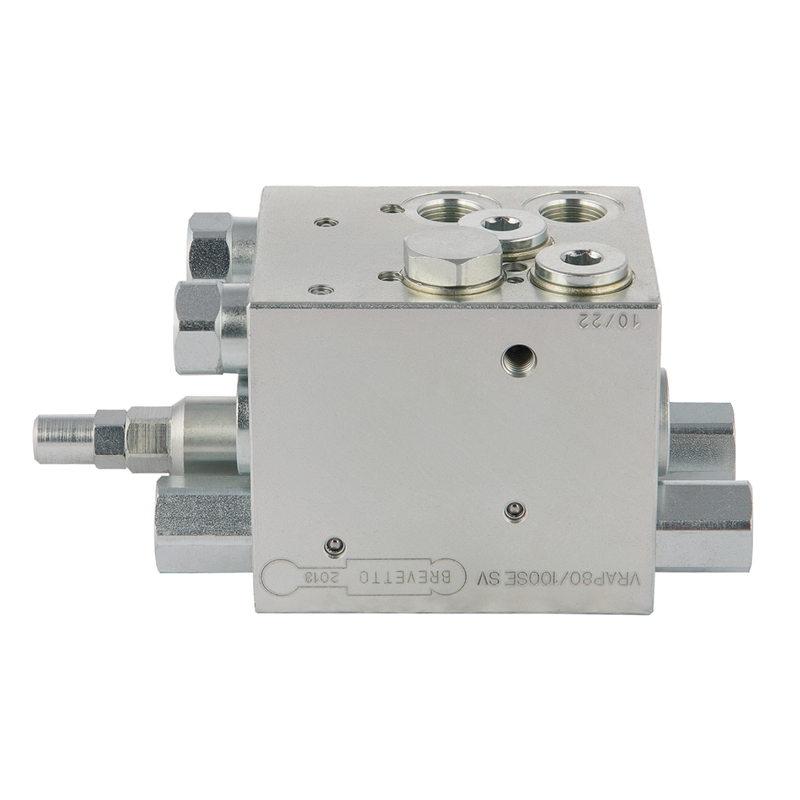

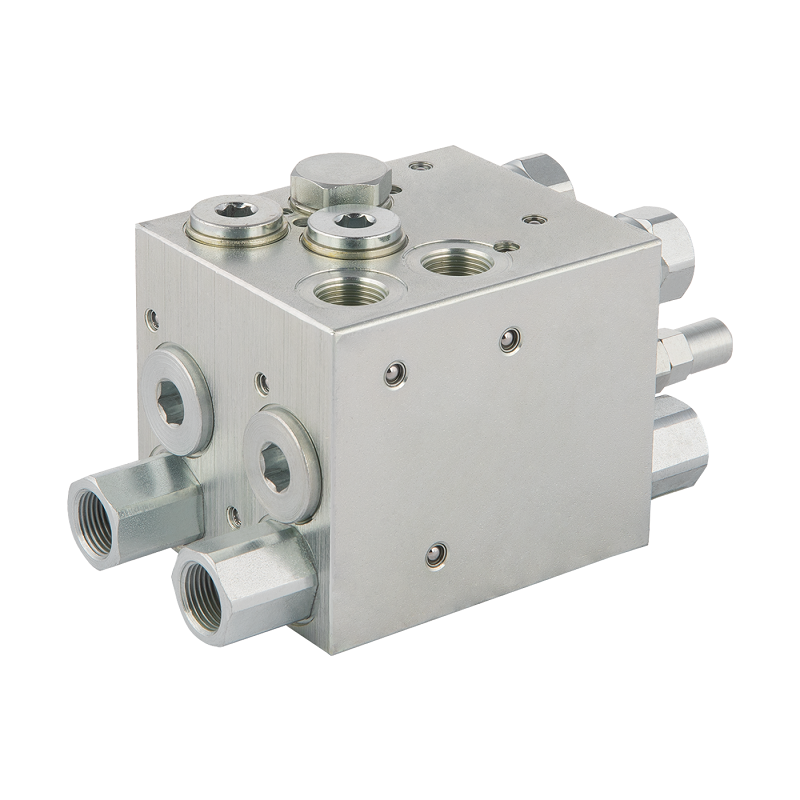

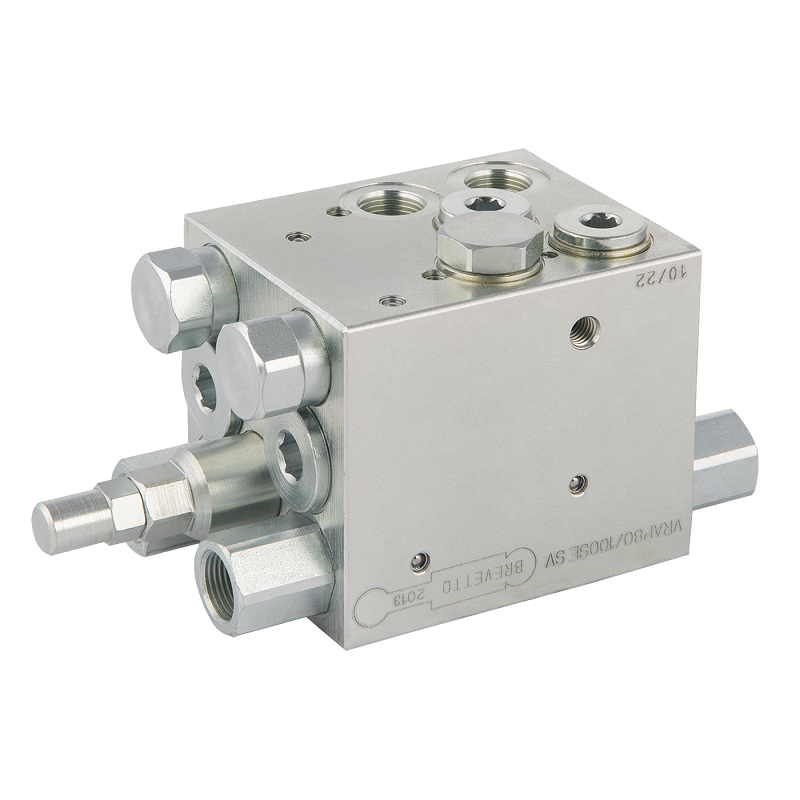

ZAWÓR HYDRAULICZNY DO PŁUGA OBROTOWEGO

Z DWOMA CYLINDRAMI VRAP80/100 3/8"

Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, budownictwie i przemyśle.

Zastosowanie wszechstronne, w rolnictwie, leśnictwie i przemyśle.

 Zawór do siłowników hydraulicznych w pługach obracalnych, stosowany we wszystkich

 pługach z dwoma siłownikami, w których średnica wewnętrzna cylindrów w obu siłownikach

 mieści się granicach między 80-100mm (średnica zew. w granicach między 90-120mm).

Zawór, w odpowiednim momencie, automatycznie przełącza kierunek przepływu oleju,

 zmienia ruch siłowników i tym samym ruch obrotowy i pozycję ramy pługa.  Wyposażony

 w zawór zwrotny, który zapewnia zabezpieczenie pługa w ustawionej pozycji.

INFORMACJE OGÓLNE:

 Podłączenie: Przyłącz C1 do tłoczyska siłownika (A) oraz C2 do tłoka siłownika (A).

 Przyłącz U1 do tłoczyska siłownika (B) oraz U2 do tłoka siłownika (B).

 Przyłącz P i T do gniazd w ciągniku lub do sekcji w rozdzielaczu hydraulicznym.

 Ilość otworów hydraulicznych w korpusie: 6

 Gwinty wewnętrzne w korpusie [BSP]: 3/8''

 Materiał: stal galwanizowana

ZAKRES CIŚNIEŃ:

Dopuszczalne maksymalne ciśnienie: 400bar

 Maksymalne ustawienie zaworu przełączającego: 230bar

 Fabryczne ustawienie zaworu przełączającego: 150bar

ZAKRES TEMPERATUR I TYP OLEJU:

Dopuszczalna temperatura otoczenia: -40 C do +60 C

Dopuszczalna temperatura oleju: -15 C do +80 C

Typ oleju: Olej hydrauliczny na bazie oleju mineralnego

SCHEMAT GRAFICZNY:
