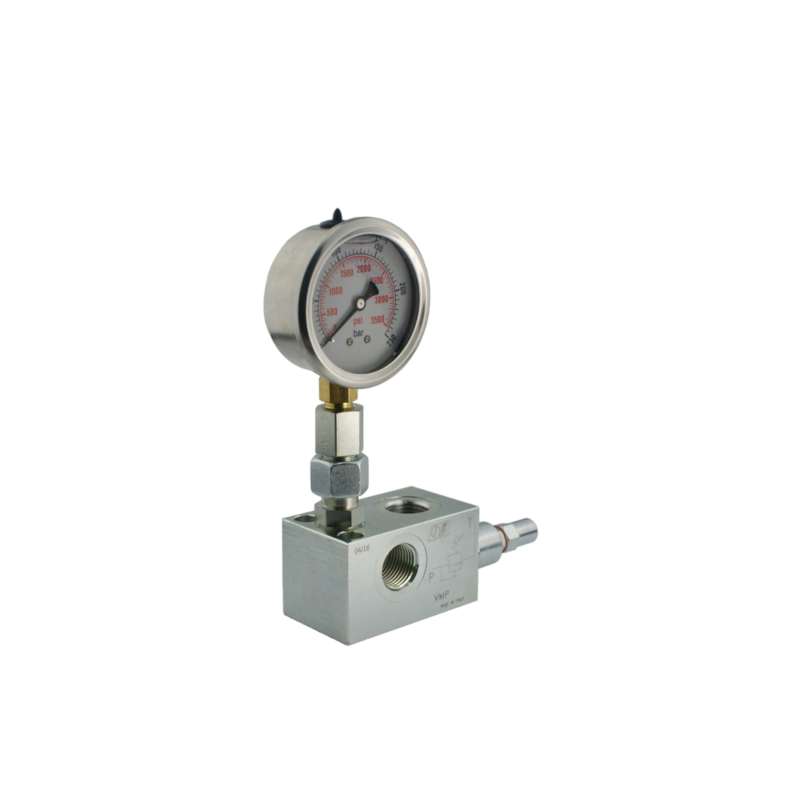

Zawór VMP przelewowy z regulacją i manometrem gwinty: 3/8" przepływ: 45L/min ciśnienie: 10-180bar

ZAWÓR HYDRAULICZNY PRZELEWOWY VMP 3/8"

 Z REGULACJĄ CIŚNIENIA 10-180 bar

W ZESTAWIE Z MANOMETREM O ŚREDNICY ZEGARA 63mm

Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, budownictwie i przemyśle.

INFORMACJE OGÓLNE:

  Zawór przelewowy (bezpieczeństwa) służy do stabilizacji oraz ograniczenia maksymalnego ciśnienia

w całym układzie hydraulicznym lub określonej jego części. Pełni typową funkcję zabezpieczającą

podczas nieprzewidywalnego przeciążenia układu hydraulicznego. Regulacja zaworu odbywa się za

 pomocą pokrętła, możliwość zabezpieczenia ustawień za pomocą nakrętki kontrującej.

Posiada wyście do podłączenia manometru.

Podłączenie: Przyłącz oba porty P do linii hydraulicznej, na której ma być kontrolowane ciśnienie.

Połącz T z linią powrotną (przelewem), prowadzącą do zbiornika oleju.

Maksymalny przepływ: 45 L/min

Ilość otworów hydraulicznych w korpusie: 3

Gwinty wewnętrzne w korpusie: 3/8''

Fabryczne ustawienie zaworu przelewowego: 90 bar

Regulacja zaworu przelewowego: 30 bar na pełen obrót

Materiał: stal galwanizowana

Skala na tarczy zegara manometru: 0-250 bar

ZAKRES CIŚNIEŃ:

Dopuszczalne maksymalne ciśnienie: 180 bar

ZAKRES TEMPERATUR I TYP OLEJU:

Dopuszczalna temperatura otoczenia: -40 C do +60 C

Dopuszczalna temperatura oleju: -15 C do +80 C

Typ oleju: Olej hydrauliczny na bazie oleju mineralnego

SCHEMAT GRAFICZNY:
