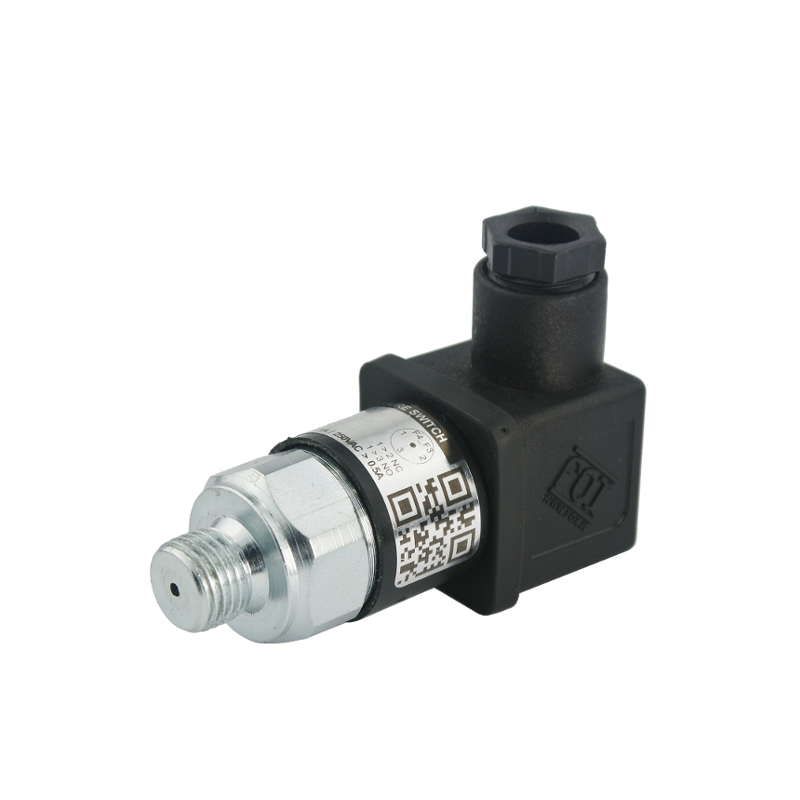

Wyłącznik ciśnieniowy czujnik hydrauliczny presostat ciśnienie: 20-200bar

Produkcja:

Oryginalny produkt marki Hydrolider, symbol: 1.35.59.001

Zastosowanie:

Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i szeroko pojętym przemyśle.

Czujnik ciśnieniowy inaczej presostat, stosowany jest m.in. w układach hydraulicznych, gdzie zamontowane są rozdzielacze elektrycznie sterowane za pomocą sterowników elektrycznych.

Niezastąpiony wszędzie tam, gdzie po przekroczeniu określonego ciśnienia lub po zakończeniu określonego cyklu pracy w układzie, wymagane jest zatrzymanie pracy siłownika, silnika lub innego odbiornika.

Zasada działania:

W układzie hydraulicznym czujnik z reguły montowany jest na linii hydraulicznej między rozdzielaczem a odbiornikiem np. cylindrem hydraulicznym.

Po przekroczeniu ustawionego ciśnienia czujnik daje sygnał do sterownika, który wykonuje zadaną w tej sytuacji czynność, np. odcina prąd od cewki rozdzielacza.

Dane techniczne:

• Gwint zewnętrzny na korpusie: 1/4''
• Warunki pracy: możliwość pracy we wszystkich pozycjach
• Maksymalna wydajność pracy: 90 cykli na minutę
• Dokładność pracy: ± 4% testowano w temperaturze 20°C
• Stała wartość histerezy: ~ 15%
• Żywotność: 1 milion powtórzeń przy ustawieniu 70bar w temp. 20°C
• Materiał: średnica 24mm, sześciokątny z ocynkowanej stali węglowej
• Waga: 0,05kg

Zakres ciśnień:

• Dopuszczalne maksymalne ciśnienie: 300bar
• Zakres regulacji czujnika ciśnienia: 20 - 200bar
• Rodzaj regulacji: dokręcanie lub odkręcanie tłoczka
• Sposób regulacji: klucz imbusowy 2mm

Zakres temperatur i typ oleju:

• Dopuszczalna temperatura otoczenia: -40 C do +60 C
• Dopuszczalna temperatura oleju: -15 C do +80 C
• Typ oleju: Olej hydrauliczny na bazie oleju mineralnego

Właściwości elektryczne:

• Maksymalne obciążenie: 250VAC > 0,5A; 30VDC > 1A
• Przyłącze elektryczne: zgodnie z normą DIN 43650
• Zabezpieczenie elektryczne zgodnie z normą DIN 40050 IP65

Schemat elektryczny czujnika (zdj.):
