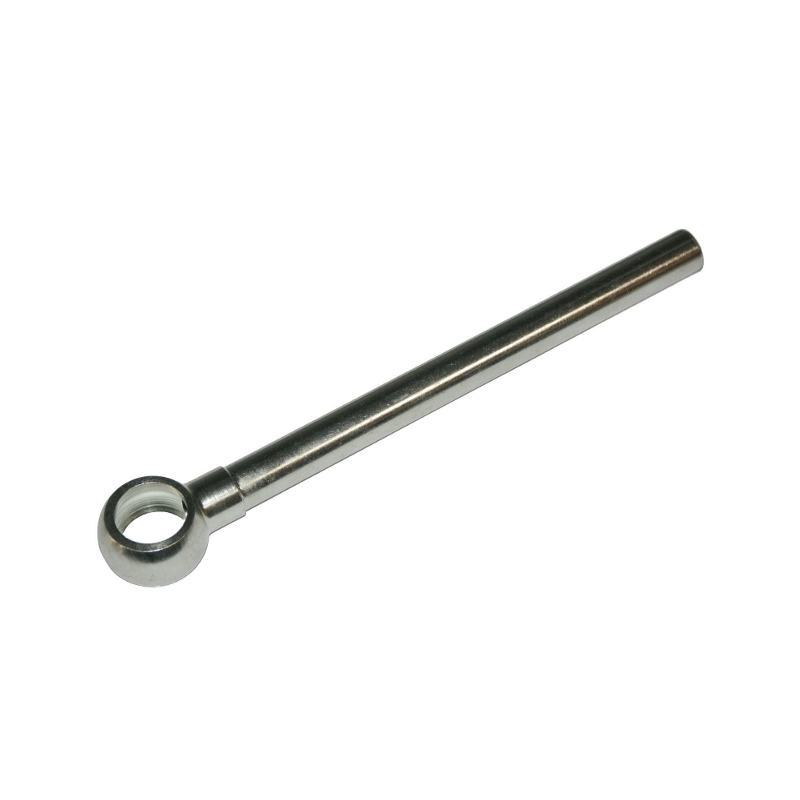

Rurka hydrauliczna z oczkiem długość: 210mm śr. zew. rurki: 12mm przelot: 9mm średnica oczka: 16mm
Description
RURKA DŁUGOŚCI 210mm Z OCZKIEM ŚREDNICY 16mm
Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, leśnictwie i przemyśle.
Przykładowe zastosowanie, montaż zaworu VBPDE tzw. ZAMKA na siłowniku hydraulicznym:
Do prawidłowego podłączenia oczka do korpusu siłownika wymagane jest wykorzystanie śruby
i dwóch podkładek uszczelniających. Pierwsza podkładka idzie między korpusem oczka a łbem
śruby oczkowej. Druga podkładka przychodzi między korpusem np. siłownika a korpusem oczka.
Długość całkowita: 210mm
Średnica wewnętrzna oczka: 16mm
Wysokość korpusu oczkowego: 16mm
Średnica wewnętrzna rurki: 8mm
Średnica zewnętrzna rurki: 12mm
Materiał: stal spawalna, galwanizowana odporna na korozję
Ciśnienie nominalne: 240bar
Ciśnienie maksymalne: 350bar
Typ cieczy: olej hydrauliczny
RYSUNEK TECHNICZNY Z DODATKOWYMI WYMIARAMI:
