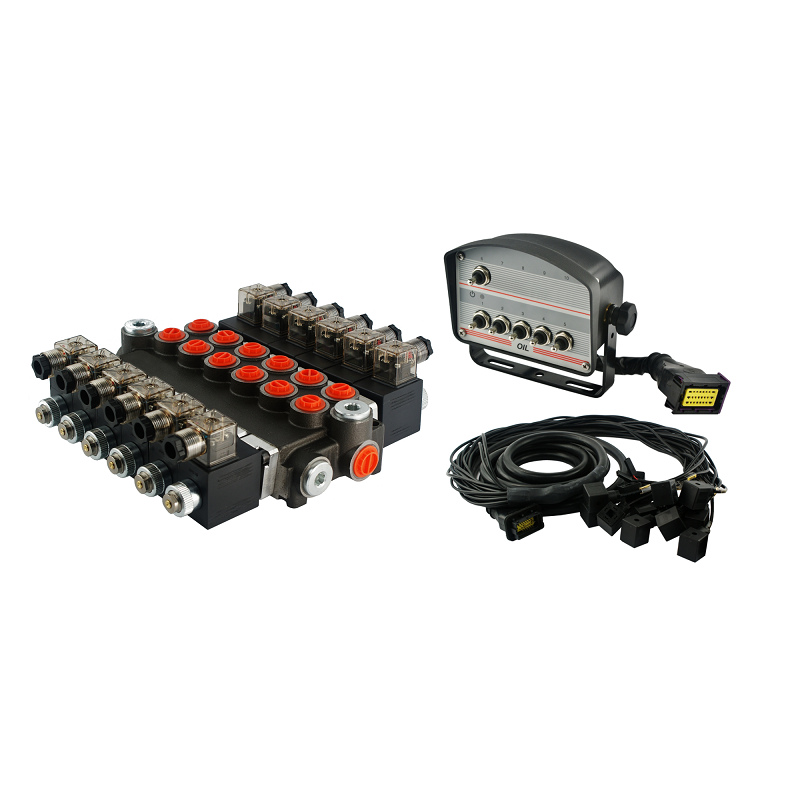

Rozdzielacz hydrauliczny 6 sekcyjny 40L/min sterowany elektrycznie 24V z panelem sterującym z sześcioma przyciskami

ROZDZIELACZ HYDRAULICZNY 6 SEKCYJNY 40L/min 24V

W KOMPLECIE Z WTYCZKAMI ELEKTRYCZNYMI

ORAZ PANELEM STERUJĄCYM I WIĄZKĄ PRZEWODÓW

Posiada szerokie zastosowanie w układach hydraulicznych w budownictwie, rolnictwie i przemyśle.

Rozdzielacz przystosowany jest do różnego rodzaju maszyn takich jak: maszyny rolnicze, ciągniki,

opryskiwacze, tury, cyklopy, ładowacze HDS, maszyny budowlane, ładowarki, koparki, zamiatarki,

 maszyny przemysłowe i do innych urządzeń sterowanych hydraulicznie.

Panel umożliwia sterowanie sześcioma sekcjami w rozdzielaczu hydraulicznym sterowanym elektrycznie

Komplet przewodów umożliwiający połączenie elektryczne rozdzielacza z panelem sterującym.

INFORMACJE OGÓLNE ROZDZIELACZ:

Maksymalny przepływ do 40L/min

Zasilanie: 24V

Wtyczki elektryczne posiadają diody które zapalają się w momencie gdy na cewkę działa prąd.

Sterowanie cylindrami jednostronnymi i dwustronnymi, silnikami w obu kierunkach.

Produkcja bułgarska BADESTNOST, gwarancja: 2 lata

STEROWANIE:

Wszystkie suwaki trzypozycyjne na sprężynie, czyli same wracają do pozycji neutralnej

 po odcięciu dopływu prądu. Zasada działania suwaka:

 Pozycja 1 neutralna (dopływ prądu odcięty) tłoczysko cylindra stoi - olej idzie na przelew.

Pozycja 2 robocza (dopływ prądu tylko do cewki pierwszej) tłoczysko cylindra wysuwa się.

Pozycja 3 robocza (dopływ prądu tylko do cewki drugiej) tłoczysko cylindra chowa się.

PODŁĄCZENIE:

Gwinty wewnętrzne w korpusie:

 Port przyłączeniowy zasilanie: 1/2''

Port przyłączeniowy powrót: 1/2''

Porty przyłączeniowe sekcje : 3/8''

ZAKRES CIŚNIEŃ:

 Maksymalne ciśnienie na zasilaniu: 250Bar

Maksymalne ciśnienie na powrocie: 50Bar

Maksymalne ciśnienie na sekcjach: 300Bar

Zawór przelewowy ustawiony fabrycznie na 180Bar ± 30 Bar

Zaleca się sprawdzenie i ustawienie odpowiedniego ciśnienia przez uruchomieniem.

Możliwość samodzielnej regulacji, pełny obrót zmiana o 30Bar.

ZAKRES TEMPERATUR I TYP OLEJU:

Dopuszczalna temperatura otoczenia: -40 C do +60 C

Dopuszczalna temperatura oleju: -15 C do +80 C

Zalecany olej hydrauliczny na bazie oleju mineralnego np. HL 32 lub HL 46

Zalecana filtracja oleju na poziomie 10 - 15 µ

INFORMACJE OGÓLNE PANEL STERUJĄCY:

Wszystkie włączniki góra - dół z automatycznym centrowaniem (1-0-2) bez zatrzasku.

Każdy panel sprzedawany jest w komplecie z dwumetrowym przewodem zasilającym, oraz zespolonym,

 czterometrowym przewodem z wtyczkami łączącym panel z rozdzielazem. Posiadamy również zestawy

kabli przedłużających 3m, 5m lub 9m, które dostępne są na innych aukcjach.

W pozycji załączonego któregokolwiek włącznika sygnał jest podawany jednocześnie także na

 dodatkową parę przewodów, które mogą być wykorzystane do uruchomienia sygnalizacji

ostrzegawczej (klakson, kogut)   albo cewkę zaworu odciążającego (rozdzielacze typu CETOP),

ewentualnie do załączania pompy przez przekaźnik.

Schemat elektryczny:
