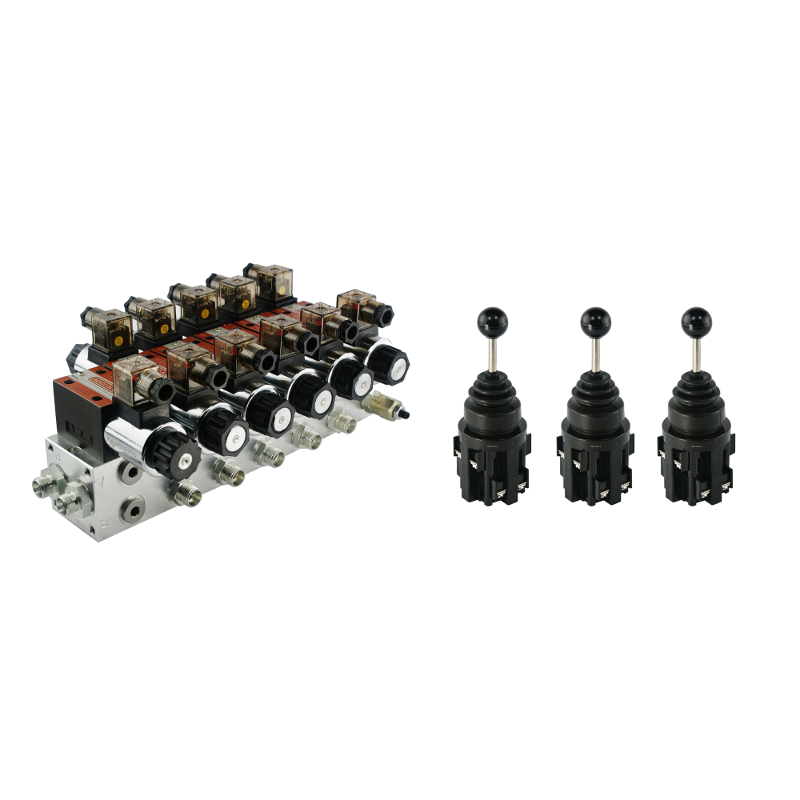

Rozdzielacz hydrauliczny 5 sekcyjny blokowy typu CETOP 03 NG6 sterowany elektrycznie 24V w zestawie z trzema joystickami elektrycznymi 5 pozycyjnymi

ROZDZIELACZ HYDRAULICZNY 5 SEKCYJNY 50L/min 24V

ELEKTRYCZNY BLOKOWY TYPU CETOP 03 NG6 W KOMPLECIE Z

WTYCZKAMI ELEKTRYCZNYMI I PRZYŁĄCZAMI ORAZ

TRZEMA JOYSTICKAMI ELEKTRYCZNYMI 5 POZYCYJNYMI

Posiada szerokie zastosowanie w układach hydraulicznych w budownictwie, rolnictwie i przemyśle.

Rozdzielacz przystosowany jest do różnego rodzaju maszyn takich jak: maszyny rolnicze, ciągniki,

opryskiwacze, tury, cyklopy, ładowacze HDS, maszyny budowlane, ładowarki, koparki, zamiatarki,

 maszyny przemysłowe i do innych urządzeń sterowanych hydraulicznie.

Joystick inaczej manipulator dźwigniowy, umożliwia sterowanie dwoma sekcjami w rozdzielaczu

 hydraulicznym sterowanym elektrycznie.

INFORMACJE OGÓLNE ROZDZIELACZA:

Ilość obsługiwanych sekcji roboczych: 5

Maksymalny przepływ: 50L/min

Zasilanie: 24V

Wtyczki elektryczne posiadają diody które zapalają się w momencie gdy na cewkę działa prąd.

Sterowanie cylindrem jednostronnym i dwustronnym, silnikiem w obu kierunkach.

Materiał: Korpus rozdzielacza i suwak stalowy, wtyczki elektryczne i nakrętki dociskające

 plastikowe, blok w zależności od partii stalowy lub aluminiowy.

Gwarancja: 2 lata

ZASADA DZIAŁANIA ROZDZIELACZA:

CETOP posiada jedną sekcję startową i dwie sekcje robocze. Sekcja startowa inaczej odciążająca

 jest niezbędna, ma za zadanie odciążać pompę podczas gdy nie sterujemy żadnym rozdzielaczem.

Żaden rozdzielacz nie zadziała jeśli na sekcję startową nie będzie puszczony prąd, w związku z tym

podłączenie elektryczne musi być tak skonfigurowane, że każdy sygnał elektryczny puszczony na

sekcje robocze musi dotrzeć również do sekcji startowej.

Zasada działania suwaka na sekcji startowej:

 Pozycja 1 odciążająca (dopływ prądu odcięty) cały olej z pompy idzie na przelew.

Pozycja 2 robocza (dopływ prądu otwarty) cały olej z pompy idzie na sekcje robocze

Schemat hydrauliczny suwaka na sekcji startowej:

Zasada działania suwaków na sekcjach roboczych:

 Pozycja 1 neutralna (dopływ prądu odcięty) tłoczysko cylindra stoi - olej idzie na przelew.

Pozycja 2 robocza (dopływ prądu tylko do cewki pierwszej) tłoczysko cylindra wysuwa się.

Pozycja 3 robocza (dopływ prądu tylko do cewki drugiej) tłoczysko cylindra chowa się.

Schemat hydrauliczny suwaków na sekcjach roboczych:

PODŁĄCZENIE:

 P: zasilanie z pompy gwint wewnętrzny w bloku: BSP 1/2"

T: powrót do zbiornika gwint wewnętrzny w bloku: BSP 1/2"

A i B: wyjścia na siłowniki lub silniki hydrauliczne gwinty wewnętrzne w bloku: BSP 3/8"

Ponadto rozdzielacz wyposażony jest we wszystkie potrzebne przyłącza, wyprowadzone

gwinty pod wszystkie przewody: M18x1.5. (w razie potrzeby możliwa jest zmiana gwintów).

ZAKRES CIŚNIEŃ:

 Maksymalne ciśnienie na zasilaniu: 250Bar

Maksymalne ciśnienie na powrocie: 50Bar

Maksymalne ciśnienie na sekcjach: 300Bar

Zawór przelewowy ustawiony fabrycznie na 180Bar ± 30 Bar

Zaleca się sprawdzenie i ustawienie odpowiedniego ciśnienia przez uruchomieniem.

Możliwość samodzielnej regulacji, pełny obrót zmiana o 30Bar.

ZAKRES TEMPERATUR I TYP OLEJU:

Dopuszczalna temperatura otoczenia: -40 C do +60 C

Dopuszczalna temperatura oleju: -15 C do +80 C

Zalecany olej hydrauliczny na bazie oleju mineralnego np. HL 32 lub HL 46

Zalecana filtracja oleju na poziomie 10 - 15 µ

INFORMACJE OGÓLNE JOYSTICK:

Posiada 4 położenia niestabilne i jedno stabilne, neutralne położenie środkowe.

Jeśli osoba sterująca puści joystick, ten sam wraca do pozycji środkowej - neutralnej.

Przeznaczony do montażu w otworze Ø 30 mm. Montaż odbywa się przez odkręcenie

kulki dźwigni, odkręcenie pierścienia z osłoną, przełożenie joysticka przez otwór i ponowne

przykręcenie pierścienia i kulki. Posiada gumową osłonę uszczelniającą zabezpieczającą

przed pyłem, wodą i odporną na olej.

PRZYKŁADOWE DZIAŁANIE Z ROZDZIELACZEM:

Pozycja 1 neutralna (dźwnignia w pionie) tłoczyska cylindrów stoją - olej idzie na przelew.

Pozycja 2 robocza (dźwignia w pozycji do przodu) tłoczysko pierwszego cylindra wysuwa się.

Pozycja 3 robocza (dźwignia w pozycji do tyłu) tłoczysko pierwszego cylindra chowa się.

Pozycja 4 robocza (dźwignia w pozycji w lewo) tłoczysko drugiego cylindra wysuwa się.

Pozycja 5 robocza (dźwignia w pozycji w prawo) tłoczysko drugiego cylindra chowa się.

PARAMETRY:

 Wymiary : 51 x 55 x 146 mm

Materiał dźwigni : Stal

Sposób działania : Monostabilny (bez zatrzasku)

Ilość położeń roboczych : 4

Zespoły styków: 4 x NO

Obciążalność styków AC : 6A / 250V (przy obciążeniu rezystancyjnym)

Obciążalność styków DC : 2,2A / 110V (przy obciążeniu rezystancyjnym)

Rezystancja izolacji min. : 100MΩ

Napięcie próby : 2,2kV

Trwałość mechaniczna : 5*1050 cykli

Trwałość elektryczna : 5*1050 cykli

ZAKRES TEMPERATUR

Temperatura pracy : -20....50°C
