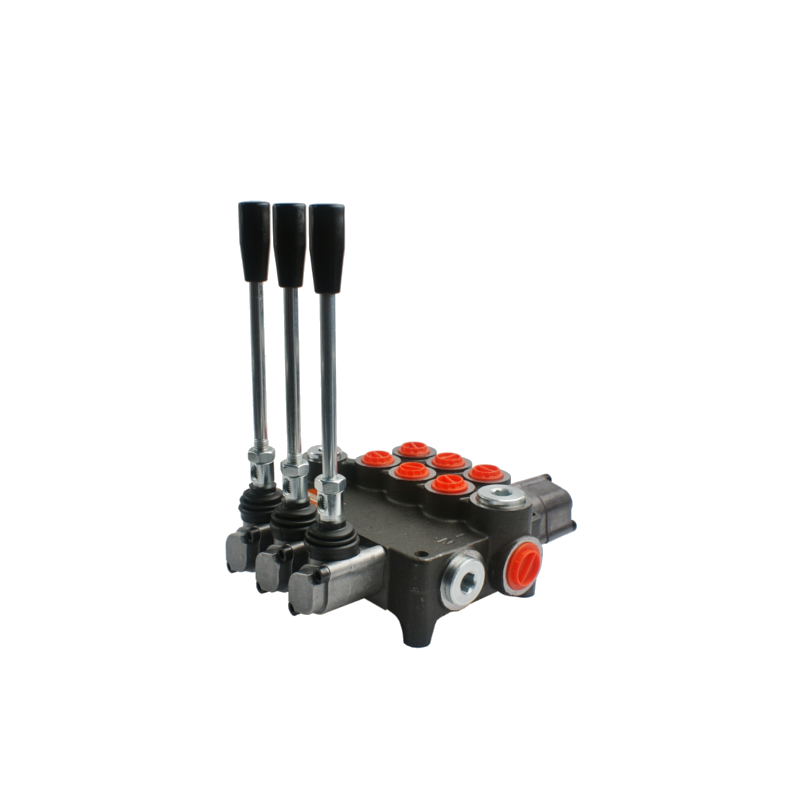

Rozdzielacz hydrauliczny 3 sekcyjny 80L/min z jedną sekcją pływającą Badestnost: 03P80 A1A1L12 GKZ1

ROZDZIELACZ HYDRAULICZNY 3 SEKCYJNY Z SEKCJĄ PŁYWAJĄCĄ

Posiada szerokie zastosowanie w układach hydraulicznych w budownictwie, rolnictwie i przemyśle.

Rozdzielacz przystosowany jest do różnego rodzaju maszyn takich jak: maszyny rolnicze, ciągniki,

opryskiwacze, tury, cyklopy, ładowacze HDS, maszyny budowlane, ładowarki, koparki, zamiatarki,

 maszyny przemysłowe i do innych urządzeń sterowanych hydraulicznie.

Sekcja pływająca inaczej wolny spływ, wykorzystywana m. in. do pługów śnieżnych lub w ładowaczach

 czołowych TUR. Powoduje swobodny ruch tłoczyska w cylindrach hydraulicznych, zabezpiecza

 przed uszkodzeniem elementy które mają bezpośredni kontakt z podłożem np. lemiesz pługa.

INFORMACJE OGÓLNE:

Maksymalny przepływ do 80L/min

Sterowanie cylindrami jednostronnymi i dwustronnymi.

Gwarancja: 2 lata

Pierwsza i druga dźwignia na sprężynie czyli same wracają do pozycji neutralnej.

 Pozycja 1 neutralna (dźwignia ustawiona w pionie) tłoczysko cylindra stoi - olej idzie na przelew.

Pozycja 2 robocza (dźwignia ustawiona w pozycji ukośnej do przodu) tłoczysko cylindra wysuwa się.

Pozycja 3 robocza (dźwignia ustawiona w pozycji ukośnej do tyłu) tłoczysko cylindra chowa się.

  Trzecia dźwignia, trzy pozycje na sprężynie i czwarta z zatrzaskiem (pływanie):

 Pozycja 1 neutralna (dźwignia ustawiona w pionie) tłoczysko cylindra stoi - olej idzie na przelew.

Pozycja 2 robocza (dźwignia ustawiona w pozycji ukośnej do przodu) tłoczysko cylindra wysuwa się.

Pozycja 3 robocza (dźwignia ustawiona w pozycji ukośnej do tyłu) tłoczysko cylindra chowa się.

Pozycja 4 pływająca z zatrzaskiem, (dźwignia ustawiona w pozycji maksymalnie do przodu)

tłoczysko cylindra pracuje luźno, wysuwa się i chowa swobodnie pod wpływem działających sił.

Gwinty wewnętrzne w korpusie:

 Port przyłączeniowy zasilanie: 1/2''

Port przyłączeniowy powrót: 3/4''

Porty przyłączeniowe sekcje : 1/2''

 ZAKRES CIŚNIEŃ:

 Maksymalne ciśnienie na zasilaniu: 250Bar

Maksymalne ciśnienie na powrocie: 50Bar

Maksymalne ciśnienie na sekcjach: 300Bar

Zawór przelewowy ustawiony fabrycznie na 180Bar ± 30 Bar

Zaleca się sprawdzenie i ustawienie odpowiedniego ciśnienia przez uruchomieniem.

Możliwość samodzielnej regulacji, pełny obrót zmiana o 30Bar.

ZAKRES TEMPERATUR I TYP OLEJU:

Dopuszczalna temperatura otoczenia: -40 C do +60 C

Dopuszczalna temperatura oleju: -15 C do +80 C

Zalecany olej hydrauliczny na bazie oleju mineralnego np. HL 32 lub HL 46

SCHEMAT GRAFICZNY:
