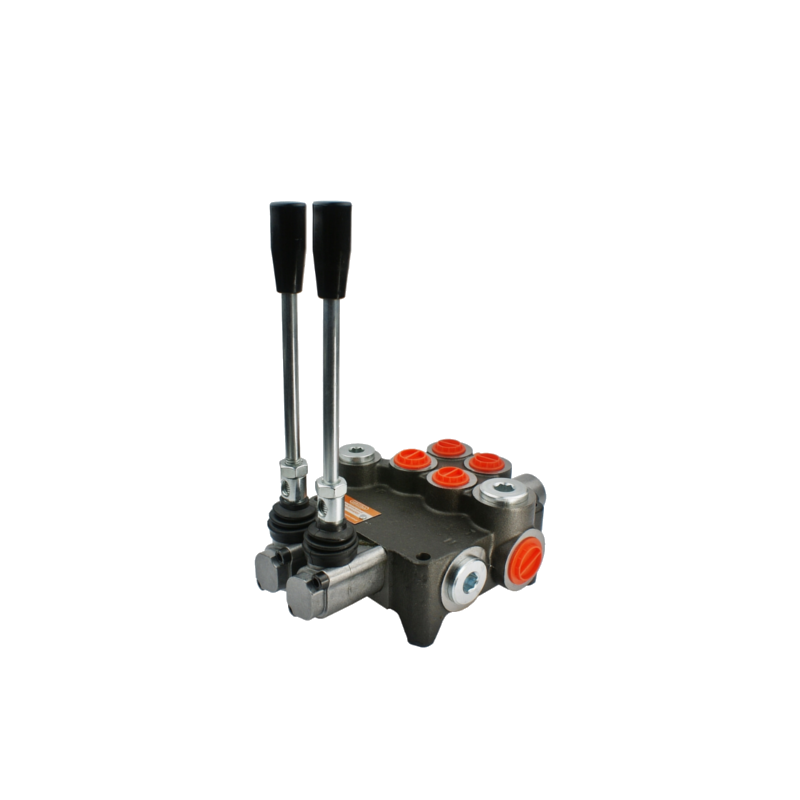

Rozdzielacz hydrauliczny 2 sekcyjny 80L/min z jedną sekcją z zatrzaskiem Badestnost: 02P80 A1A8 GKZ1

ROZDZIELACZ HYDRAULICZNY 2 SEKCYJNY

 Z JEDNĄ SEKCJĄ Z ZATRZASKIEM

Posiada szerokie zastosowanie w układach hydraulicznych w budownictwie, rolnictwie i przemyśle.

Rozdzielacz przystosowany jest do różnego rodzaju maszyn takich jak: maszyny rolnicze, ciągniki,

opryskiwacze, tury, cyklopy, ładowacze HDS, maszyny budowlane, ładowarki, koparki, zamiatarki,

 maszyny przemysłowe i do innych urządzeń sterowanych hydraulicznie.

Dzięki dźwigni z zatrzaskiem, rozdzielacz idealnie nadaje się do sterowania silnikiem hydraulicznym.

Można uruchomić silnik i odejść od rozdzielacza bez potrzeby ciągłego trzymania dźwigni.

W przypadku zastosowania rozdzielacza z dźwignią zatrzaskową do sterowania siłownikiem,

trzeba wiedzieć, że po skończeniu cyklu dźwignia nie odskakuje automatycznie. Załącza się

wtedy zawór przelewowy i pompa jest obciążona do momentu ręcznego przestawienia dźwigni.

Jest to typowe działanie, mają tak wszystkie rozdzielacze z zatrzaskiem oferowane na rynku.

INFORMACJE OGÓLNE:

Maksymalny przepływ do 80L/min

Sterowanie  silnikiem i cylindrami jednostronnymi i dwustronnymi.

Gwarancja: 2 lata

Pierwsza sekcja, dźwignia na sprężynie czyli sama wraca do pozycji neutralnej.

 Pozycja 1 neutralna (dźwignia ustawiona w pionie) tłoczysko cylindra stoi - olej idzie na przelew.

Pozycja 2 robocza (dźwignia ustawiona w pozycji ukośnej do przodu) tłoczysko cylindra wysuwa się.

Pozycja 3 robocza (dźwignia ustawiona w pozycji ukośnej do tyłu) tłoczysko cylindra chowa się.

Druga sekcja, dźwignia z zatrzaskiem, czyli sama trzyma położenie w pozycji roboczej.

 Pozycja 1 neutralna (dźwignia ustawiona w pionie) silnik stoi - olej idzie na przelew.

Pozycja 2 robocza (dźwignia ustawiona w pozycji ukośnej do przodu) silnik obraca się w prawo.

Pozycja 3 robocza (dźwignia ustawiona w pozycji ukośnej do tyłu) silnik obraca się w lewo.

Gwinty wewnętrzne w korpusie:

 Port przyłączeniowy zasilanie: 1/2''

Port przyłączeniowy powrót: 3/4''

Porty przyłączeniowe sekcje : 1/2''

 ZAKRES CIŚNIEŃ:

 Maksymalne ciśnienie na zasilaniu: 250Bar

Maksymalne ciśnienie na powrocie: 50Bar

Maksymalne ciśnienie na sekcjach: 300Bar

Zawór przelewowy ustawiony fabrycznie na 180Bar ± 30 Bar

Zaleca się sprawdzenie i ustawienie odpowiedniego ciśnienia przez uruchomieniem.

Możliwość samodzielnej regulacji, pełny obrót zmiana o 30Bar.

ZAKRES TEMPERATUR I TYP OLEJU:

Dopuszczalna temperatura otoczenia: -40 C do +60 C

Dopuszczalna temperatura oleju: -15 C do +80 C

Zalecany olej hydrauliczny na bazie oleju mineralnego np. HL 32 lub HL 46

SCHEMAT GRAFICZNY:
