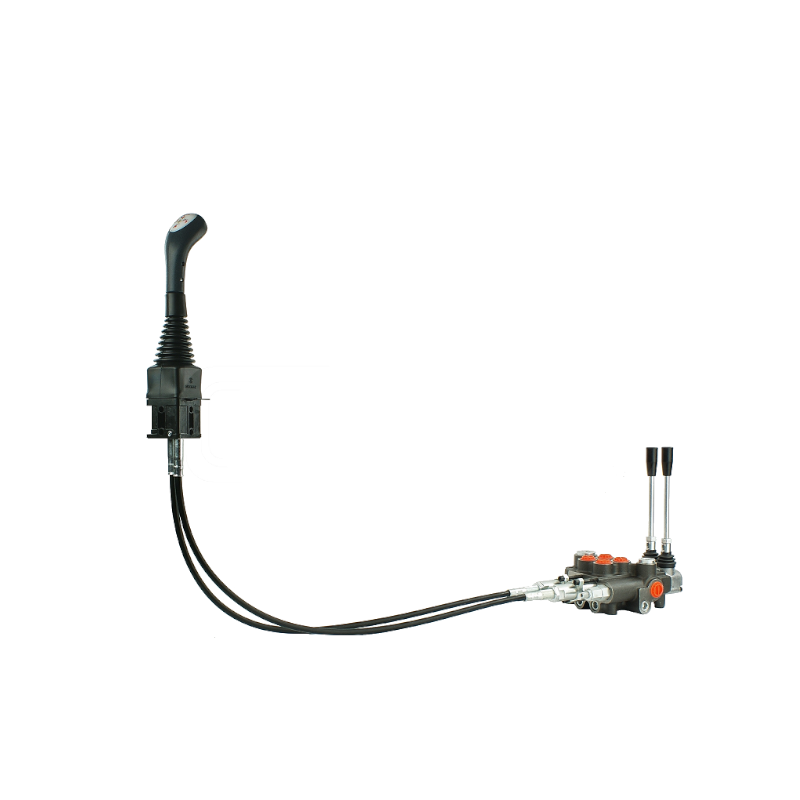

Rozdzielacz hydrauliczny 2 sekcyjny 80L z joystickiem i linkami 2,5m

Produkcja:

• Rozdzielacz: Badestnost, symbol: 1.10.35.020
• Linki: Hydrolider, symbol: 1.20.00.004.1
• Joystick: Indemar, symbol: 1.15.00.001

Zastosowanie:

Zestaw przystosowany do różnego rodzaju maszyn jak: maszyny rolnicze, sadownicze, leśne, budowlane, przemysłowe, ciągniki, opryskiwacze, tury, cyklopy, ładowacze HDS, ładowarki, koparki, zamiatarki i do innych urządzeń sterowanych hydraulicznie.

Znajduje zastosowanie wszędzie tam, gdzie ze względów bezpieczeństwa, lepszego komfortu sterowania oraz potrzeby zachowania czystości,  wymagane jest zamontowanie rozdzielacza poza kabiną. W kabinie pozostaje tylko jednostka sterowania (w tym przypadku linka i korpus z dźwignią).

Dźwignie znajdujące się bezpośrednio przy rozdzielaczu zapewniają alternatywne sterowanie układem hydr.

Rozwiązanie to umożliwia sterowanie tym samym rozdzielaczem z dwóch różnych miejsc na maszynie.

ROZDZIELACZ HYDRAULICZNY

Dane techniczne:

• Zalecany przepływ oleju układzie: 0 - 80L/min
• Maksymalne ciśnienie na zasilaniu: 250 bar
• Maksymalne ciśnienie na powrocie: 50 bar
• Maksymalne ciśnienie na sekcjach: 300 bar
• Zawór przelewowy ustawiony fabrycznie na 180 bar
  ± 30 bar.

Zaleca się sprawdzenie i ustawienie ciśnienia przez uruchomieniem. Możliwość samodzielnej regulacji, pełny
obrót zmiana o 30 bar.

Podłączenie:

• Gwinty wew. w korpusie:
  zasilanie: 1/2''; powrót: 3/4''; sekcje: 1/2''
• Gwint wewnętrzny rurki pod linkę: M16x1.5
• Gwint wewnętrzny końcówki suwaka: M6x1

Rodzaj i temperatura oleju:

• Dopuszczalna temperatura otoczenia: -40 C do +60 C
• Dopuszczalna temperatura oleju: -15 C do +80 C
• Rzadszy wysokiej jakości olej: LOTOS AGROL BOXOL 26
• Gęstszy wysokiej jakości olej: FUCHS AGROFARM HYDRATEC HVI 46

Sterowanie i zasada działania:

• Przykładowe sterowanie: cylindrem jednostronnym lub dwustronnym, a także silnikiem hydraulicznym w obu kierunkach.
• Suwak 3-pozycyjny (1 - 0 - 2), na sprężynie, czyli sam wraca do pozycji neutralnej po puszczeniu dźwigni.
• W pozycji neutralnej olej swobodnie przechodzi do linii powrotnej, pompa jest odciążona.
• Możliwość podłączenia szeregowego do istniejącego układu (wymagana tuleja ciśnieniowa).

Dane techniczne:

• System połączenia joysticka z linkami: na kulki
• Materiał korpusu: wytrzymałe tworzywo sztuczne
• Sterowanie pierwszą sekcją: ruch rączki lewo - prawo
• Sterowanie drugą sekcją: ruch rączki przód - tył
• Ilość przycisków elektrycznych: 1
• Blokada ruchu dźwigni: TAK

• Długość linek sterujących: 2500mm
• Materiał pancerza linek: tworzywo sztuczne
• Materiał zakuć i końcówek linek: stal galwanizowana
