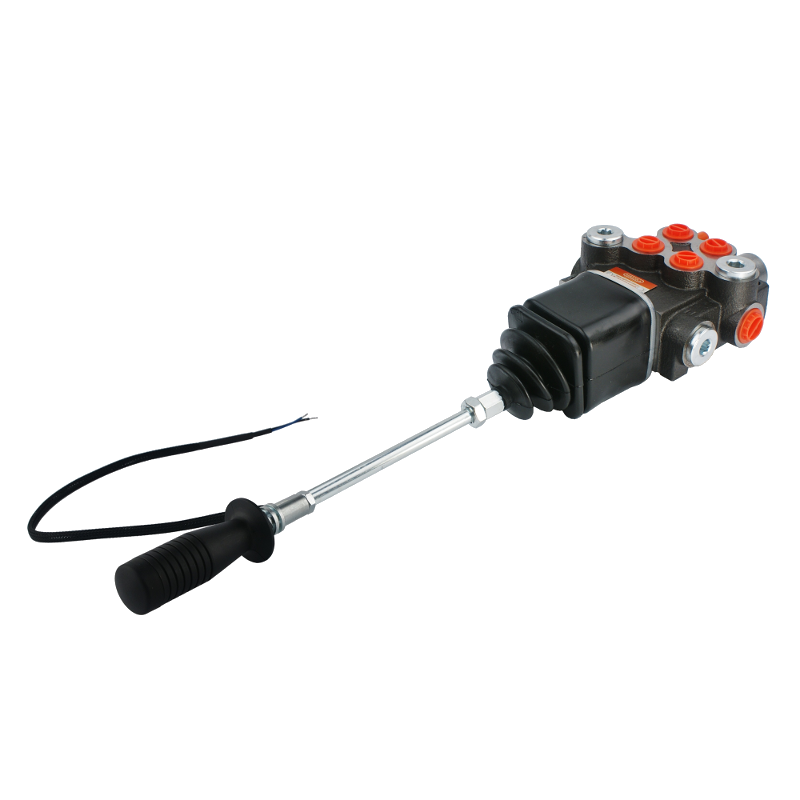

Rozdzielacz hydrauliczny 2 sekcyjny 40L/min z jedną sekcją pływającą sterowany joystickiem z jednym przyciskiem

ROZDZIELACZ HYDRAULICZNY 2 SEKCYJNY P40L/min

Z JEDNĄ SEKCJĄ PŁYWAJĄCĄ

STEROWANY JOYSTICKIEM Z JEDNYM PRZYCISKIEM

Posiada szerokie zastosowanie w układach hydraulicznych w budownictwie, rolnictwie i przemyśle.

Rozdzielacz przystosowany jest do różnego rodzaju maszyn takich jak: maszyny rolnicze, ciągniki,

opryskiwacze, tury, cyklopy, ładowacze HDS, maszyny budowlane, ładowarki, koparki, zamiatarki,

 maszyny przemysłowe i do innych urządzeń sterowanych hydraulicznie.

Przycisk umożliwia sterowanie jedną cewką np. 3 sekcją elektrozaworem w ładowaczu TUR.

Sekcja pływająca inaczej wolny spływ, wykorzystywana m. in. do pługów śnieżnych lub w ładowaczach

 czołowych TUR. Powoduje swobodny ruch tłoczyska w cylindrach hydraulicznych, zabezpiecza

 przed uszkodzeniem elementy które mają bezpośredni kontakt z podłożem np. lemiesz pługa.

INFORMACJE OGÓLNE:

Maksymalny przepływ do 40L/min. Sterowanie cylindrami jednostronnymi i dwustronnymi.

Gwarancja: 2 lata

Joystick 6-pozycyjny (1 - 2 - 0 - 3 - 4 -5), na sprężynie, czyli sam wraca do pionu.

 Pozycja 0 neutralna (dźwignia ustawiona w pionie) tłoczyska cylindrów stoją - olej idzie na przelew.

Pozycja 1 robocza (dźwignia ustawiona w pozycji do przodu) tłoczysko pierwszego cylindra wysuwa się.

Pozycja 2 robocza (dźwignia ustawiona w pozycji maksymalnie do przodu) tłoczysko pierwszego cylindra

 pracuje luźno, wysuwa się i chowa pod wpływem działających sił.

Pozycja 3 robocza (dźwignia ustawiona w pozycji do tyłu) tłoczysko pierwszego cylindra chowa się.

Pozycja 4 robocza (dźwignia ustawiona w pozycji w lewo) tłoczysko drugiego cylindra wysuwa się.

Pozycja 5 robocza (dźwignia ustawiona w pozycji w prawo) tłoczysko drugiego cylindra chowa się.

GWINTY:

Gwinty wewnętrzne w korpusie:

 zasilanie: 1/2'' ; powrót: 1/2'' ; sekcje : 3/8''

ZAKRES CIŚNIEŃ:

 Maksymalne ciśnienie na zasilaniu: 250Bar

Maksymalne ciśnienie na powrocie: 50Bar

Maksymalne ciśnienie na sekcjach: 300Bar

Zawór przelewowy ustawiony fabrycznie na 180Bar ± 30 Bar

Zaleca się sprawdzenie i ustawienie odpowiedniego ciśnienia przez uruchomieniem.

Możliwość samodzielnej regulacji, pełny obrót zmiana o 30Bar.

ZAKRES TEMPERATUR I TYP OLEJU:

Dopuszczalna temperatura otoczenia: -40 C do +60 C

Dopuszczalna temperatura oleju: -15 C do +80 C

Zalecany olej hydrauliczny na bazie oleju mineralnego np. HL 32 lub HL 46
