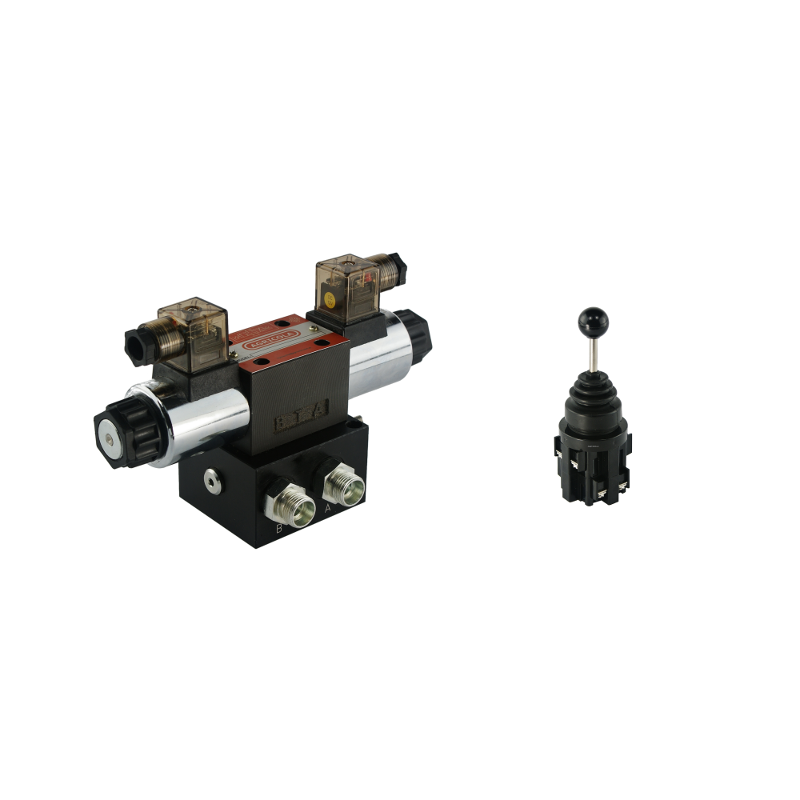

Rozdzielacz hydrauliczny 1 sekcyjny blokowy typu CETOP 03 NG6 sterowany elektrycznie 24V w zestawie z joystickiem elektrycznym 5 pozycyjnym

ROZDZIELACZ HYDRAULICZNY 1 SEKCYJNY 50L/min 24V

ELEKTRYCZNY BLOKOWY TYPU CETOP 03 NG6

W KOMPLECIE Z WTYCZKAMI ELEKTRYCZNYMI I

PRZYŁĄCZAMI ORAZ JOYSTICKIEM ELEKTRYCZNYM 5 POZYCYJNYM

Posiada szerokie zastosowanie w układach hydraulicznych w budownictwie, rolnictwie i przemyśle.

Rozdzielacz przystosowany jest do różnego rodzaju maszyn takich jak: maszyny rolnicze, ciągniki,

opryskiwacze, tury, cyklopy, ładowacze HDS, maszyny budowlane, ładowarki, koparki, zamiatarki,

 maszyny przemysłowe i do innych urządzeń sterowanych hydraulicznie.

Joystick inaczej manipulator dźwigniowy, umożliwia sterowanie dwoma sekcjami w rozdzielaczu

 hydraulicznym sterowanym elektrycznie.

INFORMACJE OGÓLNE ROZDZIELACZA:

Ilość obsługiwanych sekcji roboczych: 1

Maksymalny przepływ: 50L/min

Zasilanie: 24V

Wtyczki elektryczne posiadają diody które zapalają się w momencie gdy na cewkę działa prąd.

Sterowanie cylindrem jednostronnym i dwustronnym, silnikiem w obu kierunkach.

Materiał: Korpus rozdzielacza i suwak stalowy, wtyczki elektryczne i nakrętki dociskające

 plastikowe, blok w zależności od partii stalowy lub aluminiowy.

Gwarancja: 2 lata

STEROWANIE:

Suwak trzypozycyjny na sprężynie, czyli sam wraca do pozycji neutralnej po odcięciu dopływu prądu.

W pozycji neutralnej olej tłoczony z pompy przechodzi przez rozdzielacz swobodnie do lini powrotnej.

Zasada działania suwaka:

 Pozycja 1 neutralna (dopływ prądu odcięty) tłoczysko cylindra stoi - olej idzie na przelew.

Pozycja 2 robocza (dopływ prądu tylko do cewki pierwszej) tłoczysko cylindra wysuwa się.

Pozycja 3 robocza (dopływ prądu tylko do cewki drugiej) tłoczysko cylindra chowa się.

PODŁĄCZENIE:

Kompletny rozdzielacz posiada cztery porty hydrauliczne:

 P: zasilanie z pompy

T: powrót do zbiornika

A i B: wyjście na siłownik lub silnik hydrauliczny.

Wyposażony we wszystkie potrzebne przyłącza, wyprowadzone gwinty pod przewody:

 M18x1.5. (w razie potrzeby możliwa jest zmiana gwintów)

ZAKRES CIŚNIEŃ:

 Maksymalne ciśnienie na zasilaniu: 250Bar

Maksymalne ciśnienie na powrocie: 50Bar

Maksymalne ciśnienie na sekcjach: 300Bar

Zawór przelewowy ustawiony fabrycznie na 180Bar ± 30 Bar

Zaleca się sprawdzenie i ustawienie odpowiedniego ciśnienia przez uruchomieniem.

Możliwość samodzielnej regulacji, pełny obrót zmiana o 30Bar.

ZAKRES TEMPERATUR I TYP OLEJU:

Dopuszczalna temperatura otoczenia: -40 C do +60 C

Dopuszczalna temperatura oleju: -15 C do +80 C

Zalecany olej hydrauliczny na bazie oleju mineralnego np. HL 32 lub HL 46

Zalecana filtracja oleju na poziomie 10 - 15 µ

INFORMACJE OGÓLNE JOYSTICK:

Posiada 4 położenia niestabilne i jedno stabilne, neutralne położenie środkowe.

Jeśli osoba sterująca puści joystick, ten sam wraca do pozycji środkowej - neutralnej.

Przeznaczony do montażu w otworze Ø 30 mm. Montaż odbywa się przez odkręcenie

kulki dźwigni, odkręcenie pierścienia z osłoną, przełożenie joysticka przez otwór i ponowne

przykręcenie pierścienia i kulki. Posiada gumową osłonę uszczelniającą zabezpieczającą

przed pyłem, wodą i odporną na olej.

PRZYKŁADOWE DZIAŁANIE Z ROZDZIELACZEM:

Pozycja 1 neutralna (dźwnignia w pionie) tłoczyska cylindrów stoją - olej idzie na przelew.

Pozycja 2 robocza (dźwignia w pozycji do przodu) tłoczysko pierwszego cylindra wysuwa się.

Pozycja 3 robocza (dźwignia w pozycji do tyłu) tłoczysko pierwszego cylindra chowa się.

Pozycja 4 robocza (dźwignia w pozycji w lewo) tłoczysko drugiego cylindra wysuwa się.

Pozycja 5 robocza (dźwignia w pozycji w prawo) tłoczysko drugiego cylindra chowa się.

PARAMETRY:

 Wymiary : 51 x 55 x 146 mm

Materiał dźwigni : Stal

Sposób działania : Monostabilny (bez zatrzasku)

Ilość położeń roboczych : 4

Zespoły styków: 4 x NO

Obciążalność styków AC : 6A / 250V (przy obciążeniu rezystancyjnym)

Obciążalność styków DC : 2,2A / 110V (przy obciążeniu rezystancyjnym)

Rezystancja izolacji min. : 100MΩ

Napięcie próby : 2,2kV

Trwałość mechaniczna : 5*1050 cykli

Trwałość elektryczna : 5*1050 cykli

ZAKRES TEMPERATUR

Temperatura pracy : -20....50°C
