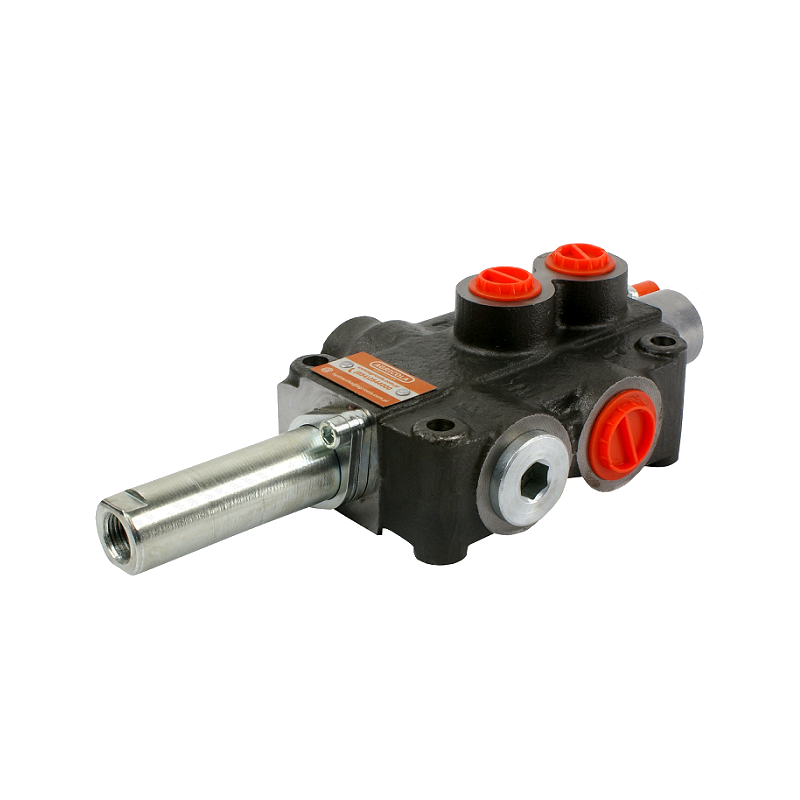

Rozdzielacz hydrauliczny 1 sekcyjny 80L/min sterowany linkami i joystickiem

ROZDZIELACZ HYDRAULICZNY 1 SEKCYJNY 80L/min

 STEROWANY LINKĄ LUB CIĘGNEM

Posiada szerokie zastosowanie w układach hydraulicznych w budownictwie, rolnictwie i przemyśle.

Rozdzielacz przystosowany jest do różnego rodzaju maszyn takich jak: maszyny rolnicze, ciągniki,

opryskiwacze, tury, cyklopy, ładowacze HDS, maszyny budowlane, ładowarki, koparki, zamiatarki,

 maszyny przemysłowe i do innych urządzeń sterowanych hydraulicznie.

Znajduje zastosowanie wszędzie tam, gdzie ze względów bezpieczeństwa, lepszego komfortu

 sterowania oraz potrzeby zachowania czystości, wymagane jest zamontowanie rozdzielacza poza

 kabiną. W kabinie pozostaje tylko jednostka sterowania np. joystick. Zapewnia to brak ryzyka

 wycieku oleju w kabinie.

INFORMACJE OGÓLNE:

Maksymalny przepływ do 80L/min.

Gwarancja: 2 lata

Przykładowe sterowanie: cylindrem jednostronnym lub dwustronnym.

Zalecane sterowanie rozdzielaczem za pomocą linki i specjalnej dźwigni.

STEROWANIE:

Suwak 3-pozycyjny (1 - 0 - 2), na sprężynie, czyli sam wraca do pozycji neutralnej gdy linka jest luźna.

 Pozycja 0 neutralna (linka jest luźna) tłoczysko cylindra stoi - olej idzie na przelew.

Pozycja 1 robocza (linka ciągnie suwak) tłoczysko cylindra wysuwa się.

Pozycja 2 robocza (linka popycha suwak) tłoczysko cylindra chowa się.

PODŁĄCZENIE:

Gwinty wewnętrzne w korpusie:

 zasilanie: 1/2'' ; powrót: 3/4'' ; sekcje : 1/2''

Przyłącze do linki:

Gwint wewnętrzny rurki: M16x1.5

Gwint wewnętrzny końcówki suwaka: M6x1.5

ZAKRES CIŚNIEŃ:

 Maksymalne ciśnienie na zasilaniu: 250Bar

Maksymalne ciśnienie na powrocie: 50Bar

Maksymalne ciśnienie na sekcjach: 300Bar

Zawór przelewowy ustawiony fabrycznie na 180Bar ± 30 Bar

Zaleca się sprawdzenie i ustawienie odpowiedniego ciśnienia przez uruchomieniem.

Możliwość samodzielnej regulacji, pełny obrót zmiana o 30Bar.

ZAKRES TEMPERATUR I TYP OLEJU:

Dopuszczalna temperatura otoczenia: -40 C do +60 C

Dopuszczalna temperatura oleju: -15 C do +80 C

Zalecany olej hydrauliczny na bazie oleju mineralnego np. HL 32 lub HL 46

Ważne !!!

Do paczki wkładany jest rozdzielacz ze sterowaniem dźwigniowym, zestaw do przykręcenia linki wysyłany jest

luzem w tej samej paczce. Aby dostosować rozdzielacz do sterowania linką wymagane jest odkręcenie korpusu

z dźwignią i przykręcenie w to miejsce zestawu linkowego. Montaż jest bardzo łatwy i nie wymaga narzędzi

zaawansowanych.  Po zamontowaniu zestawu linkowego, korpus z dźwignią pozostaje do dyspozycji klienta.
