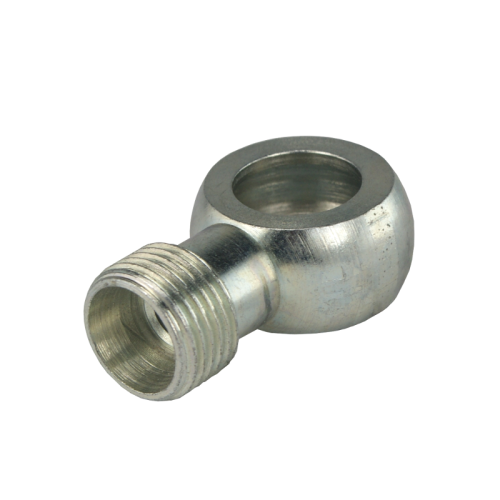

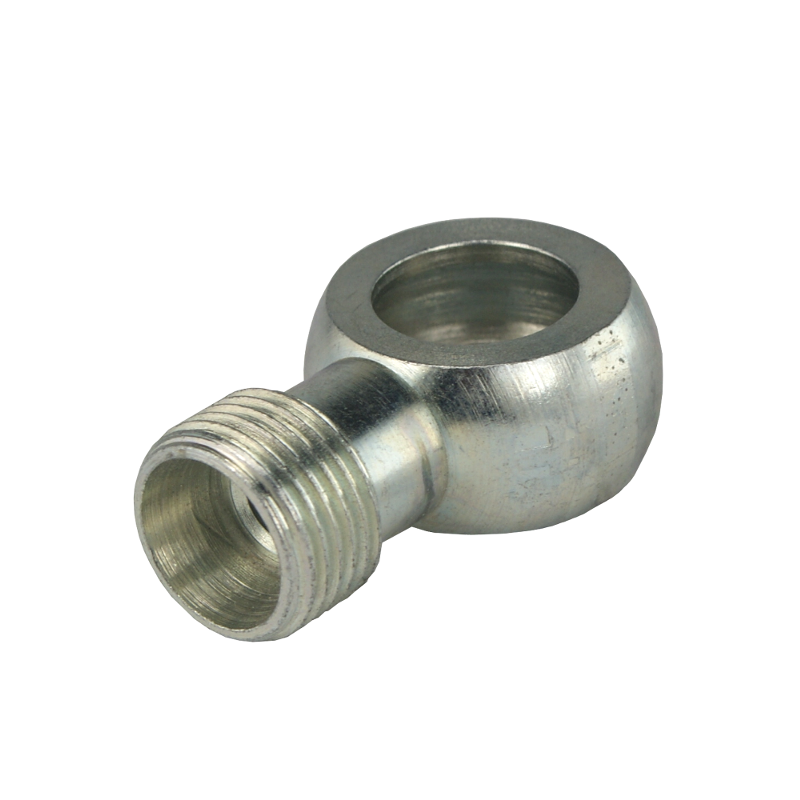

Przyłącze z oczkiem śr. 22mm gwint: M18x1.5 wysokość korpusu oczka: 22mm

PRZYŁĄCZE HYDRAULICZNE M18x1.5 Z OCZKIEM FI 22mm

SYMBOL: 18GW-22OCZ

Znormalizowana wersja lekka z samo-uszczelnieniem zaciskowym przy dokręcaniu do przewodu

 hydraulicznego. Posiada bardzo szerokie zastosowanie w układach hydraulicznych w rolnictwie i

przemyśle. Łączy pompę, cylinder, rozdzielacz itp. z przewodami hydraulicznymi. Złącze oczkowe

może poprowadzić przewód hydrauliczny bliżej korpusu pompy czy cylindra. Wykorzystywane tam

 gdzie jest ograniczona ilość miejsca i przewód zakuty z tradycyjnym kolanem się nie mieści.

Do prawidłowego podłączenia przyłącza wymagane jest wykorzystanie śruby i dwóch podkładek

 uszczelniających. Pierwsza podkładka idzie między korpusem przyłącza a łbem śruby oczkowej.

Druga podkładka przychodzi między korpusem np. pompy lub cylindra a korpusem przyłącza.

Gwint od strony przewodu: zewnętrzny metryczny 18x1.5

Średnica oczka: 22mm

Materiał: stal spawalna, galwanizowana odporna na korozję

Wersja: lekka

Ciśnienie nominalne: 180bar

Ciśnienie maksymalne: 230bar

Typ cieczy: olej hydrauliczny

RYSUNEK TECHNICZNY Z DODATKOWYMI WYMIARAMI:
