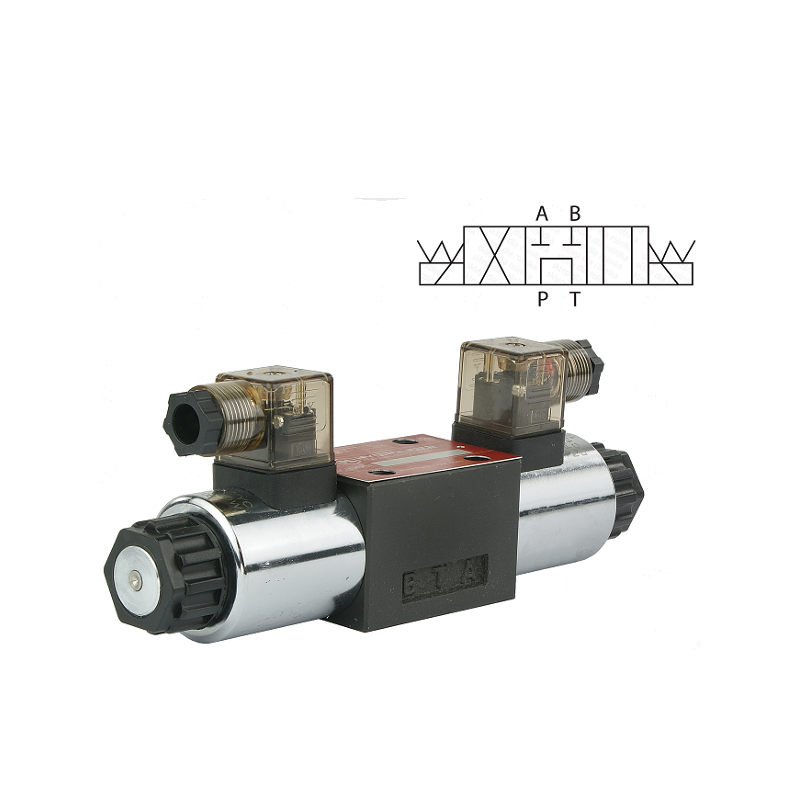

Elektrozawór 3-pozycyjny rozdzielacza blokowego CETOP 3 NG06 4WE6 typ suwaka G

ROZDZIELACZ HYDRAULICZNY PŁYTOWY TYPU CETOP 3 NG6

NAPIĘCIE: 12V, 24V LUB 230V, SUWAK 3-POZYCYJNY

 - Na aukcji dostępne są różne warianty napięcia elektrycznego cewki rozdzielacza

                     - Przed wybraniem opcji "do koszyka" wybierz rodzaj napięcia elektrycznego.

Posiada szerokie zastosowanie w układach hydraulicznych w budownictwie, rolnictwie i przemyśle.

Rozdzielacze suwakowe do zabudowy płytowej, służą do sterowania kierunkiem przepływu oleju, wynikiem

 tego jest określony ruch lub zatrzymanie odbiornika np. siłownika lub silnika hydraulicznego.

Rozdzielacz z uwagi na schemat hydrauliczny może być wykorzystany jako sekcja robocza przy budowie

kompletnego rozdzielacza płytowego typu CETOP 3 NG6. Rozdzielacz daje możliwość sterowania siłownikiem

dwustronnego działania lub silnikiem hydraulicznym w obu kierunkach.

INFORMACJE OGÓLNE:

W położeniu neutralnym (bez prądu) suwak położony jest w pozycji startowej (0), pozycja ta utrzymywana jest

 za pomocą sprężyn stabilizujących. Po podaniu prądu na jeden z dwóch elektromagnesów, popychacz zmienia

    położenie suwaka do pozycji (1) lub (2) zmieniając przy tym  kierunek przepływu oleju.

Połączenia portów w pozycji (0): P---T / A / B

Połączenia portów w pozycji (1): P---B / A---T

Połączenia portów w pozycji (2): P---A / B---T

RYSUNEK TECHNICZNY Z WYMIARAMI CAŁEGO ZAWORU:

RYSUNEK TECHNICZNY Z WYMIARAMI PŁYTY PRZYŁĄCZENIOWEJ:

ZAKRES CIŚNIEŃ:

 Maksymalne ciśnienie: 315bar

ZAKRES TEMPERATUR I TYP OLEJU:

Dopuszczalna temperatura otoczenia: -40 C do +60 C

Dopuszczalna temperatura oleju: -15 C do +80 C

Zalecany olej hydrauliczny na bazie oleju mineralnego np. HL 32 lub HL 46

Zalecana filtracja oleju na poziomie 10 - 15 µ
