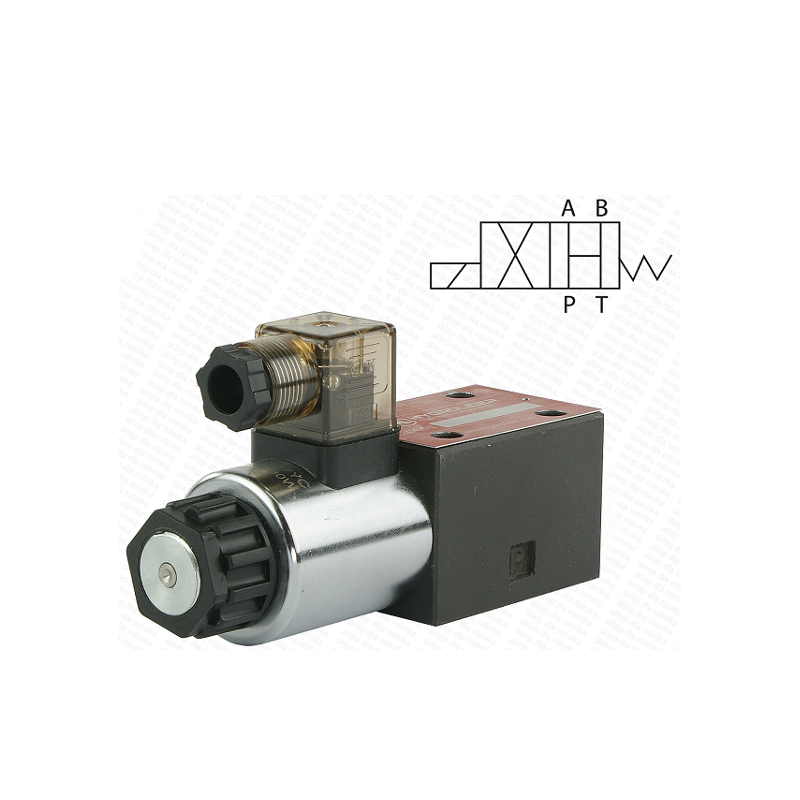

Elektrozawór 2-pozycyjny rozdzielacza blokowego CETOP 3 NG06 4WE6 typ suwaka HA

ROZDZIELACZ HYDRAULICZNY PŁYTOWY TYPU CETOP 3 NG6

NAPIĘCIE: 12V, 24V LUB 230V, SUWAK 2-POZYCYJNY

 - Na aukcji dostępne są różne warianty napięcia elektrycznego cewki rozdzielacza

                     - Przed wybraniem opcji "do koszyka" wybierz rodzaj napięcia elektrycznego.

Posiada szerokie zastosowanie w układach hydraulicznych w budownictwie, rolnictwie i przemyśle.

Rozdzielacze suwakowe do zabudowy płytowej, służą do sterowania kierunkiem przepływu oleju, wynikiem

 tego jest określony ruch lub zatrzymanie odbiornika np. siłownika lub silnika hydraulicznego.

Rozdzielacz z uwagi na schemat hydrauliczny może być wykorzystany jako sekcja startowa (odciążająca)

 przy budowie kompletnego rozdzielacza płytowego typu CETOP 3 NG6.

INFORMACJE OGÓLNE:

W położeniu neutralnym (bez prądu) suwak położony jest w pozycji startowej (0), pozycja ta utrzymywana jest

 za pomocą sprężyn stabilizujących. Po podaniu prądu na elektromagnes, popychacz zmienia położenie

  suwaka do pozycji (1) zmieniając przy tym  kierunek przepływu oleju.

Połączenia portów w pozycji (0): P---T---A---B

Połączenia portów w pozycji (1): P---B   A---T

RYSUNEK TECHNICZNY:

RYSUNEK TECHNICZNY Z WYMIARAMI PŁYTY PRZYŁĄCZENIOWEJ:

ZAKRES CIŚNIEŃ:

 Maksymalne ciśnienie: 315bar

ZAKRES TEMPERATUR I TYP OLEJU:

Dopuszczalna temperatura otoczenia: -40 C do +60 C

Dopuszczalna temperatura oleju: -15 C do +80 C

Zalecany olej hydrauliczny na bazie oleju mineralnego np. HL 32 lub HL 46

Zalecana filtracja oleju na poziomie 10 - 15 µ
